Cara Menghitung Kebutuhan Besi untuk Tulangan Utama dan Begel Kolom Rumah 1 Lantai

12731
0
BERBAGI
asdar.id menyediakan Member Premium Download untuk download file tanpa embel-embel iklan dan halaman, apa lagi harus menunggu timer yang begitu lama. Dengan berlangganan Member Premium Download, semua file dapat didownload dengan singkat langsung menuju ke sumbernya!, klik DISINI untuk DAFTAR atau DISINI untuk LOGIN :-) Untuk cara download file Member Free Download, bisa membaca Tutorial Download yang ada dibawah Timer (halaman Safelink) saat menekan tombol download.
Rekomendasi aplikasi hitung cepat RAB akurat dan otomatis, sangat mudah digunakan. Tinggal ganti dimensi, RAB Langsung Jadi. Dilengkapi acuan AHSP dan HSPK seluruh Indonesia, rugi jika tidak punya filenya. Klik DISINI untuk mendapatkan Filenya.
Sekarang bukan zamannya lagi susah hitung RAB, tak perlu keluar biaya mahal-mahal buat nyewa orang. Dengan EasyRAB, menghitung RAB menjadi lebih cepat dan serba otomatis. Klik DISINI untuk mendapatkan Filenya.
kolom rumah
kolom rumah

Halo rekan-rekan sekalian, apa kabar kalian hari ini? Semoga sehat selalu. Kali ini kita akan membahas tentang bagaimana cara menghitung kebutuhan besi untuk tulangan utama dan begel kolom rumah 1 lantai. Untuk lengkapnya mari simak pembahasan dibawah ini.

Dalam menghitung Kebutuhan Jumlah Besi Kolom pada sebuah Rumah 1 Lantai yang memiliki Ketinggian = 4 meter = 400 cm, dengan spesifikasi Tulangan Utama = 4d12, kita tidak bisa langsung menentukan Kebutuhan Tulangan Utamanya begitu saja, misal 4 potong Besi diameter 12mm, panjang 4 meter. Tentu saja ini adalah perkiraan yang salah.

Hal yang perlu kita tau adalah kita harus mengetahui terlebih dahulu Berapa Penambahan Panjang Besi yang dibutuhkan untuk membuat Kolom tersebut. Penambahan ini terdiri dari 2 hal, yaitu:

  1. Penambahan Panjang Besi untuk membuat Bengkokan dan Kait Tulangan pada kedua ujung Besi.
  2. Penambahan Panjang Besi untuk memenuhi Beda Tinggi antara Elevasi Lantai Rumah dan Elevasi Permukaan Sloof dibawahnya.

Penambahan ini dikarenakan pada Rumah 1 Lantai, panjang Besi Kolom dihitung mulai dari atas Sloof sampai atas Ring Balok/ Ringbalk, bukan dari Elevasi Lantai Rumah sampai atas Ring Balok. Hal ini disesuaikan dengan Teknis Kerja Pemasangan di Lapangan. Untuk lebih jelasnya, lihat Gambar 1 dan Gambar 2 dibawah ini.

perhitungan kebutuhan besi
Gambar 1 dan gambar 2. Besi Kolom diletakkan diatas Sloof

Prinsip kerja Gambar 1 dan Gambar 2 diatas umumnya sering diterapkan pada Pelaksanaan di Lapangan. Tapi anda bisa saja membuat Perencanaan yang berbeda dengan kedua Gambar diatas, dan melakukan Perhitungan Panjang Besi Kolomnya sesuai dengan Gambar Rencana anda. Tapi dalam artikel kali ini, saya akan memberikan contoh Perhitungan Kebutuhan Besi Kolom sesuai dengan Gambar 2.

Perhitungan Kebutuhan Besi untuk membuat 1 unit Kolom sesuai dengan Gambar 2

Untuk lebih jelasnya, silahkan perhatikan Gambar 2 dibawah ini. Diketahui Ukuran Penampang Kolom = 20cm x 20cm, dan Selimut Beton pada Kolom = 3 cm. Tulangan Utama Kolom memakai Besi diameter 12 mm, db = 12mm = 1,2 cm. Tentukan Kebutuhan Besi-nya?

Besi Kolom diletakkan diatas Sloof
gambar 2. Besi Kolom diletakkan diatas Sloof
detail tulangan kolom

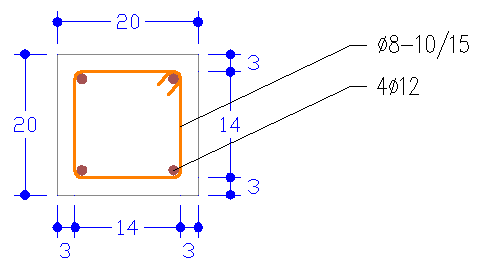

Gambar 3. detail tulangan kolom

Pada Gambar 2 diatas bisa dilihat bahwa, Sloof duduk 10 cm dibawah Muka Tanah. Dan Elevasi Lantai Rumah (Keramik) adalah 35 cm (13cm + 22cm) diatas Permukaan Sloof. Sehingga diperlukan Pemasangan Batu NOL sebesar 35 cm untuk mencapai Elevasi Lantai Rumah tersebut.

Nilai 35 cm ini juga merupakan Penambahan Panjang Besi pada Kolom untuk mencapai Elevasi Lantai Rumah, karena pemasangan Besi Kolom ini diletakkan diatas Permukaan Sloof.

Perhitungan:

1. Perhitungan Kebutuhan Besi untuk Tulangan Utama

a. Panjang Besi Tulangan Utama (12 mm) untuk membuat Kolom = Lb

  • Lb = 8db + 35cm + 400cm – 2cm + 8db <=== Lihat Gambar 2.
  • Lb = (8 x 1,2cm) + 35cm + 400cm – 2cm + (8 x 1,2cm)
  • Lb = 9,6cm + 35cm + 400cm – 2cm + 9,6cm
  • Lb = 452,2 cm = 452 cm.
  • (Keterangan: 2 cm adalah Tebal Selimut Beton untuk Ring Balok, 8db berdasarkan Kebiasaan di Lapangan).

b. Jadi, kebutuhan Besi Tulangan Utama (12 mm) untuk membuat 1 unit Kolom adalah:

  • [4 potong Besi 12 mm, panjang = 452 cm].

Jika anda memakai Besi 12 mm panjang 12 meter, maka dibutuhkan 2 batang Besi untuk membuat 1 unit Kolom tersebut, dan ada Besi Sisa Potongan = 2,96 meter sebanyak 2 potong.

Jika anda memakai Besi 12 mm panjang 10 meter, maka dibutuhkan 2 batang Besi untuk membuat 1 unit Kolom tersebut, dan ada Besi Sisa Potongan = 0,96 meter sebanyak 2 potong.

2. Perhitungan Kebutuhan Besi untuk Sengkang (Begel)

a. Panjang Besi (8mm) yang dibutuhkan untuk membuat 1 buah Sengkang (Begel) = Ls (Ukuran Penampang Kolom adalah = 20cm x 20cm, dengan Selimut Beton Kolom = 3 cm).

  • Ls = 3cm + 14cm + 14cm + 14cm + 14cm + 3cm <=== Lihat Gambar 3.
  • Ls = 62 cm.
  • (Keterangan: 3 cm adalah Penambahan Panjang Besi Sengkang untuk membuat Kait Tulangan).

b. Jumlah Sengkang yang dibutuhkan 1 unit Kolom = n+1
Dimana : 48db = 48 x 1,2 cm = 57,6 cm, dan L – 48db = 435cm – 57,6cm = 377,4 cm <=== Lihat Gambar 2.
n = (57,6cm / 10cm) + (377,4cm / 15cm)
n = 5,8 + 25,2
n = 31 ====> dibutuhkan Sengkang = n+1 = 32 buah.

c. Jadi, kebutuhan Besi (8 mm) untuk membuat Sengkang dalam memenuhi kebutuhan 1 unit Kolom adalah:

  • [32 potong Besi 8 mm, panjang = 62 cm].

Jika anda memakai Besi 8 mm panjang 12 meter, dimana dari 1 batang Besi tersebut bisa diperoleh Sengkang = 12m : 0,62cm = 19,4 buah = 19 buah, maka dibutuhkan 2 batang Besi untuk memenuhi kebutuhan 1 unit Kolom tersebut. Dan ada Besi Sisa Potongan = 0,22 meter sebanyak 1 potong, dan Besi Sisa Potongan = 3,94 meter sebanyak 1 potong.

Jika anda memakai Besi 8 mm panjang 10 meter, dimana dari 1 batang Besi tersebut bisa diperoleh Sengkang = 10m : 0,62cm = 16,1 buah = 16 buah, maka dibutuhkan 2 batang Besi untuk memenuhi kebutuhan 1 unit Kolom tersebut. Dan ada Besi Sisa Potongan = 0,08 meter sebanyak 2 potong.

Sekian artikel kali ini mengenai Cara Menghitung Kebutuhan Besi untuk Tulangan Utama dan Begel Kolom Rumah 1 Lantai, semoga bisa bermanfaat untuk kita semua. Jangan lupa share artikel ini ke sosial media agar yang lain bisa membacanya juga. Untuk mengikuti perbaruan konten blog ini, silahkan berlangganan melalui notifikasi yang muncul saat mengakses situs ini.
