Dalam pembangunan sistem sanitasi modern, Tangki Penampung Air Limbah (Sewage Holding Tank) merupakan salah satu komponen utama yang berfungsi menampung air limbah domestik maupun limbah proses sebelum dialirkan menuju Instalasi Pengolahan Air Limbah (IPAL), septic tank lanjutan, atau sistem pengolahan lainnya. Agar konstruksi tangki mampu bekerja secara aman, kedap air, dan memiliki umur layanan yang panjang, diperlukan gambar kerja yang lengkap, salah satunya berupa Detail Potongan Tangki Penampung Air Limbah DWG AutoCAD.

Bagi engineer sipil, engineer sanitasi, konsultan utilitas, perencana SPAL, drafter AutoCAD, kontraktor, maupun mahasiswa teknik, memiliki referensi Detail Potongan Tangki Penampung Air Limbah DWG AutoCAD akan sangat membantu dalam proses penyusunan shop drawing, detailing struktur beton bertulang, koordinasi pekerjaan sipil dan MEP, hingga pelaksanaan konstruksi sesuai standar teknis.

Pengertian Tangki Penampung Air Limbah

Tangki penampung air limbah merupakan struktur beton atau material lain yang dirancang untuk menampung sementara air limbah sebelum diproses lebih lanjut. Tangki ini banyak digunakan pada kawasan perumahan, gedung bertingkat, rumah sakit, hotel, kawasan industri, pusat perbelanjaan, maupun fasilitas umum yang memerlukan sistem pengelolaan limbah secara terpusat.

Melalui gambar potongan, seluruh elemen struktur dapat dipahami dengan lebih jelas, mulai dari dasar tangki, dinding beton, pelat penutup, elevasi pipa masuk dan keluar, hingga detail sambungan konstruksi.

Fungsi Detail Potongan Tangki Penampung Air Limbah

Gambar potongan memiliki berbagai fungsi penting dalam proses perencanaan dan konstruksi, di antaranya:

• Menunjukkan bentuk struktur secara vertikal.
• Menampilkan dimensi kedalaman tangki.
• Menjelaskan elevasi inlet dan outlet.
• Memperlihatkan ketebalan dinding dan pelat beton.
• Menjadi acuan pekerjaan pembesian.
• Membantu pemasangan waterproofing.
• Mempermudah koordinasi antar disiplin pekerjaan.
• Mengurangi risiko kesalahan konstruksi di lapangan.

Download Detail Potongan Tangki Penampung Air Limbah DWG AutoCAD

Bagi rekan-rekan teknik sipil, engineer struktur, konsultan sanitasi, perencana utilitas air limbah, drafter AutoCAD, kontraktor, maupun mahasiswa teknik yang terbiasa membaca gambar kerja beton bertulang, Detail Potongan Tangki Penampung Air Limbah (Sewage Holding Tank Sections Details) ini mungkin sekilas hanya terlihat sebagai denah penulangan dan beberapa potongan struktur beton. Namun apabila dianalisis lebih mendalam, gambar ini memuat informasi teknis yang sangat penting mengenai konfigurasi pelat penutup (top cover slab), pelat dasar (bottom slab), dinding beton bertulang, kolom tengah, detail tulangan, dimensi struktur, waterproofing, kemiringan dasar tangki menuju sump pit, hingga detail tangga akses permanen. Seluruh informasi tersebut menjadi acuan utama dalam proses penyusunan shop drawing, fabrikasi tulangan, pekerjaan bekisting, pengecoran beton, pemasangan sistem kedap air, serta pelaksanaan konstruksi tangki penampung air limbah di lapangan. Apabila dimensi tangki, ketebalan pelat, konfigurasi pembesian, posisi kolom, detail waterproofing, maupun kemiringan dasar tidak direncanakan sesuai standar teknis, maka dapat meningkatkan risiko retak struktur, kebocoran, rembesan air tanah, sedimentasi, serta mengurangi keandalan sistem penampungan air limbah selama masa operasional.

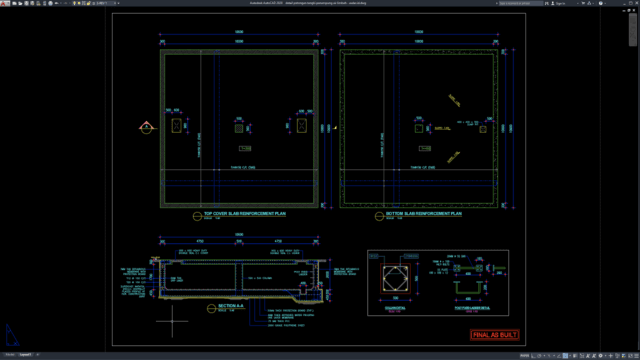

Pada gambar kerja yang ditampilkan terlihat beberapa detail struktur yang saling melengkapi, meliputi Top Cover Slab Reinforcement Plan, Bottom Slab Reinforcement Plan, Section A-A, Column Detail, serta PCSI Fixed Ladder Detail. Denah pelat atas dan pelat bawah memperlihatkan tata letak tulangan dua arah lengkap dengan ukuran, jarak pembesian, posisi bukaan akses (manhole), sump pit, serta dimensi keseluruhan tangki sekitar 10.600 × 10.600 mm. Potongan A-A menjelaskan susunan struktur secara vertikal mulai dari pelat penutup beton bertulang, dinding dan kolom beton, ruang penampungan limbah, dasar tangki yang memiliki kemiringan menuju sump pit, hingga lapisan waterproofing, membrane pelindung, screed, concrete blinding, dan lapisan dasar lainnya. Selain itu ditampilkan pula detail kolom berukuran 500 × 500 mm beserta detail tangga baja permanen yang digunakan sebagai akses inspeksi dan pemeliharaan. Kelengkapan dimensi, detail pembesian, elevasi, sistem kedap air, serta komponen pendukung tersebut menjadikan gambar ini sebagai referensi penting dalam koordinasi pekerjaan struktur, estimasi kebutuhan material, pengendalian mutu, dan pelaksanaan konstruksi sesuai spesifikasi desain.

Detail Potongan Tangki Penampung Air Limbah DWG AutoCAD seperti ini sangat dibutuhkan dalam berbagai proyek pembangunan Instalasi Pengolahan Air Limbah (IPAL), gedung bertingkat, rumah sakit, hotel, apartemen, kawasan industri, pusat perbelanjaan, kawasan komersial, fasilitas publik, hingga kawasan perumahan yang memerlukan sistem penampungan air limbah yang aman dan kedap air. Dengan menggunakan gambar kerja yang lengkap dan akurat, proses detailing pembesian, pemasangan waterproofing, pengecoran beton, instalasi tangga inspeksi, hingga pengawasan konstruksi dapat dilakukan secara lebih presisi, efisien, aman, dan sesuai standar teknik. Hasil akhirnya adalah tangki penampung air limbah yang memiliki kekuatan struktur tinggi, tahan terhadap tekanan tanah dan air, meminimalkan risiko kebocoran, mudah dipelihara, serta mampu beroperasi secara andal dalam jangka panjang.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
