Bagi arsitek, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, maupun mahasiswa teknik sipil, gambar Detail Tampak dan Pondasi Jembatan Penyeberangan DWG AutoCAD dapat menjadi referensi untuk memahami konstruksi jembatan pedestrian secara lebih terstruktur. Gambar CAD seperti ini membantu melihat hubungan antara elevasi jembatan, kolom pendukung, tangga, balok, serta sistem pondasi yang menopang keseluruhan struktur.
Pengertian Jembatan Penyeberangan
Jembatan penyeberangan merupakan struktur yang dirancang untuk menyediakan jalur aman bagi pejalan kaki ketika melintasi jalan raya, area transportasi, atau jalur kendaraan yang memiliki tingkat lalu lintas tinggi. Struktur ini umumnya terdiri dari lantai atau jalur pedestrian, rangka utama, kolom, tangga atau ramp, serta pondasi sebagai elemen penyalur beban ke tanah.
Dalam perencanaan konstruksi, gambar tampak dan pondasi memiliki peranan penting karena memberikan informasi mengenai bentuk, elevasi, dimensi, serta konfigurasi struktur yang diperlukan sebelum pekerjaan dilaksanakan.
Fungsi Detail Tampak dan Pondasi Jembatan Penyeberangan
Detail tampak berfungsi untuk memperlihatkan bentuk keseluruhan jembatan dari arah tertentu, termasuk tinggi struktur, posisi kolom, bentang jembatan, tangga, pagar pengaman, dan elemen pendukung lainnya. Informasi tersebut membantu engineer dan drafter dalam memahami proporsi serta hubungan antarbagian struktur.
Sementara itu, detail pondasi digunakan untuk menunjukkan bagaimana kolom atau struktur utama ditopang oleh pondasi. Detail ini dapat mencakup ukuran footing, posisi kolom, base plate, baut angkur, tulangan, serta hubungan antara pondasi dengan kondisi tanah. Informasi tersebut penting dalam pekerjaan perencanaan struktur dan konstruksi pondasi.
Download Detail Tampak dan Pondasi Jembatan Penyeberangan DWG AutoCAD
Bagi rekan-rekan teknik sipil, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, maupun mahasiswa teknik, Detail Tampak dan Pondasi Jembatan Penyeberangan ini menampilkan gambar kerja struktur JPO dengan bentang sekitar 103 kaki, jalur pedestrian selebar 7 kaki, tangga akses, serta elemen pendukung seperti panel dan signboard. Gambar membantu memahami bentuk dan konfigurasi struktur secara keseluruhan.

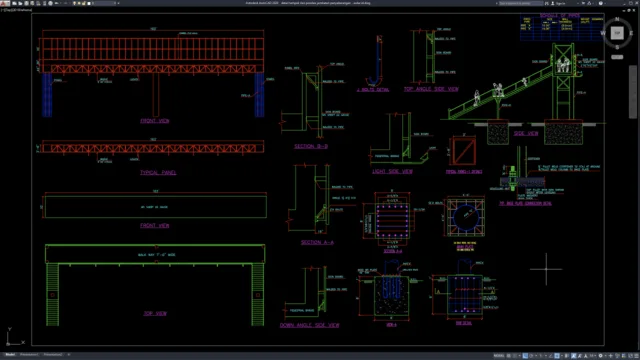

Pada gambar kerja terlihat Front View, Side View, Top View, Typical Panel, Section A-A, Section B-B, serta berbagai detail sambungan. Bagian pondasi juga dilengkapi footing, base plate, anchor bolt, pipe support, dan detail sambungan kolom yang menunjukkan hubungan antara struktur atas dan pondasi beton.
Detail Tampak dan Pondasi Jembatan Penyeberangan DWG AutoCAD dapat digunakan sebagai referensi untuk proyek JPO, jembatan pedestrian, jalan raya, kawasan perkotaan, fasilitas publik, dan infrastruktur transportasi. Kelengkapan tampak, potongan, dimensi, tangga, struktur pendukung, serta detail pondasi dapat membantu proses shop drawing, fabrikasi, pekerjaan pondasi, instalasi struktur, hingga pemeriksaan konstruksi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Tampak dan Pondasi Jembatan Penyeberangan DWG AutoCAD dibawah ini:
Detail Tampak dan Pondasi Jembatan Penyeberangan DWG AutoCAD
| Google Drive | DOWNLOAD[135.77KB] |
| Mediafire | DOWNLOAD[135.77KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Tampak dan Pondasi Jembatan Penyeberangan DWG AutoCAD dapat menjadi referensi praktis bagi siapa saja yang membutuhkan contoh gambar kerja struktur pedestrian bridge. Detail tampak membantu memahami bentuk dan elevasi jembatan, sedangkan detail pondasi memberikan gambaran mengenai sistem pendukung struktur dan hubungan antara elemen atas dengan elemen bawah.
File CAD semacam ini dapat mendukung proses desain arsitektur, perencanaan struktur, penyusunan shop drawing, estimasi konstruksi, fabrikasi, dan pekerjaan lapangan. Untuk penggunaan pada proyek nyata, seluruh dimensi dan konfigurasi struktur tetap harus diverifikasi serta disesuaikan dengan hasil analisis engineer dan kondisi proyek.
