Bagi Anda yang sedang mencari referensi gambar teknik jembatan, khususnya untuk kebutuhan perencanaan, desain struktur, maupun penyusunan shop drawing, Denah dan Tampak Jembatan Gantung DWG AutoCAD dapat menjadi salah satu referensi yang praktis. File CAD dalam format DWG dapat membantu arsitek, engineer sipil, drafter, kontraktor, maupun mahasiswa memahami konfigurasi dasar sebuah jembatan gantung melalui gambar denah dan tampak.
Jembatan gantung merupakan salah satu jenis infrastruktur yang banyak digunakan untuk menghubungkan dua area yang dipisahkan oleh sungai, lembah, maupun medan lainnya. Sistem konstruksinya memiliki karakteristik yang berbeda dari jembatan konvensional karena menggunakan kabel utama sebagai salah satu elemen penting dalam menopang struktur dan meneruskan beban menuju titik tumpuan.
Pengertian Jembatan Gantung
Jembatan gantung adalah jenis jembatan yang menggunakan kabel utama sebagai elemen struktur untuk menopang lantai atau jalur jembatan. Kabel tersebut biasanya membentuk lengkungan antara dua titik tumpuan dan dihubungkan dengan hanger atau kabel vertikal yang meneruskan beban dari lantai jembatan menuju kabel utama.
Dalam konstruksi jembatan gantung, terdapat beberapa komponen penting seperti kabel utama, hanger, menara atau pylon, lantai jembatan, balok atau rangka pengaku, angkur, serta pondasi. Setiap elemen memiliki fungsi tertentu dan harus direncanakan agar mampu bekerja sebagai satu sistem struktur.
Gambar denah dan tampak jembatan gantung DWG AutoCAD dapat membantu memperlihatkan hubungan antara komponen-komponen tersebut secara lebih mudah dibandingkan hanya melalui penjelasan tekstual.
Fungsi Jembatan Gantung
Jembatan gantung dapat digunakan sebagai sarana penghubung antara dua wilayah yang memiliki kondisi geografis sulit. Pada kawasan pedesaan, misalnya, jembatan ini dapat menjadi akses masyarakat untuk menuju permukiman, fasilitas pendidikan, area pertanian, maupun fasilitas umum lainnya.
Selain sebagai akses transportasi, jembatan gantung juga dapat digunakan untuk jalur pedestrian, kawasan wisata, fasilitas penyeberangan sungai, hingga akses menuju area tertentu yang membutuhkan bentang relatif panjang dengan struktur yang efisien.
Pemilihan sistem jembatan harus tetap mempertimbangkan kondisi lokasi, panjang bentang, beban yang bekerja, karakteristik tanah, kondisi lingkungan, kebutuhan pengguna, serta standar teknis yang berlaku.
Download Denah dan Tampak Jembatan Gantung DWG AutoCAD

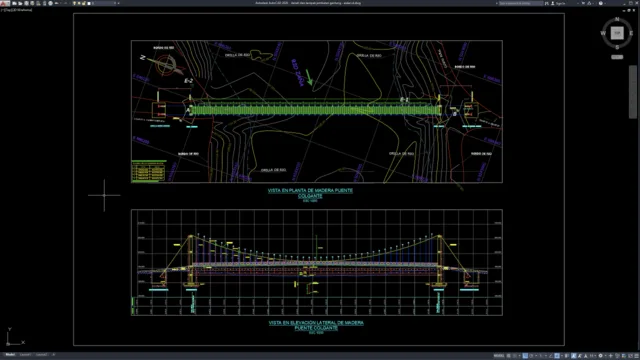

Berdasarkan gambar yang terlihat, fokusnya adalah denah dan tampak jembatan gantung yang melintasi sungai. Terlihat konfigurasi jalur jembatan, posisi tumpuan di kedua sisi, kontur medan, tepi sungai, serta informasi koordinat dan elevasi. Gambar ini memberikan gambaran umum mengenai penempatan jembatan terhadap kondisi topografi di sekitarnya.
Pada bagian bawah terdapat tampak elevasi lateral jembatan, yang memperlihatkan kabel utama berbentuk lengkung, hanger vertikal, lantai jembatan, struktur pengaku, menara atau tumpuan, serta elemen penahan pada kedua ujung bentang. Detail elevasi dan grid ketinggian membantu memahami hubungan antara bentang, struktur kabel, deck, dan titik tumpuan.
Denah dan Tampak Jembatan Gantung DWG AutoCAD dapat digunakan sebagai referensi untuk jembatan gantung, jembatan pedestrian, penyeberangan sungai, kawasan pedesaan, kawasan wisata, dan infrastruktur penghubung antarkawasan. Gambar ini juga bermanfaat bagi engineer sipil, drafter AutoCAD, konsultan, kontraktor, maupun mahasiswa teknik untuk mempelajari konfigurasi denah, elevasi, sistem kabel, tumpuan, serta hubungan struktur jembatan dengan kondisi topografi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Denah dan Tampak Jembatan Gantung DWG AutoCAD dibawah ini:
Denah dan Tampak Jembatan Gantung DWG AutoCAD
| Google Drive | DOWNLOAD[324.10KB] |
| Mediafire | DOWNLOAD[324.10KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Denah dan Tampak Jembatan Gantung DWG AutoCAD dapat menjadi referensi yang bermanfaat untuk mempelajari konfigurasi dan penyajian gambar teknik jembatan gantung. Detail denah dan tampak membantu memahami posisi kabel utama, hanger, menara, lantai jembatan, serta elemen pendukung lainnya secara lebih jelas.
File DWG juga dapat membantu arsitek, engineer sipil, drafter AutoCAD, kontraktor, konsultan, dan mahasiswa teknik dalam proses pembelajaran, pengembangan desain, maupun penyusunan gambar kerja. Namun, untuk digunakan pada proyek konstruksi nyata, seluruh dimensi, material, sambungan, pondasi, dan kapasitas struktur tetap harus disesuaikan dengan hasil perhitungan engineer serta kondisi lapangan.
