Halo rekan-rekan arsitek dan sipil dimanapun berada, apa kabar kalian hari ini? Semoga selalu diberikan kesehatan oleh Allah SWT. Artikel kali ini saya ingin membagikan sebuah file AutoCAD yang barangkali bisa menjadi ilmu khususnya buat para Mahasiswa Teknik Sipil. Langsung saja kita ke pembahasannya dibawah ini.

Pengertian Balok (Beam)

Balok/Beam adalah elemen struktural yang mampu menahan beban lentur pada suatu jarak atau panjang. Berdasarkan letak dukungan, balok memiliki banyak jenis. Dalam artikel ini, kita akan membahas rincian penguatan balok dengan penyangga sederhana (simply supported beam). Juga termasuk file AutoCAD yang dapat diunduh secara gratis, yang jelas menampilkan semua jenis rincian penguatan balok.

Jenis-jenis balok berdasarkan dukungan utamanya:

  • Balok Penyangga Sederhana (Simply Supported Beam)
  • Balok Cantilever
  • Balok Kontinu

Rincian Penguatan Balok Penyangga Sederhana (Simply Supported Beam)

Merancang penguatan untuk balok dengan penyangga sederhana melibatkan penentuan luas baja yang dibutuhkan untuk tegangan dan tekanan, jarak dan ukuran batang, serta lokasi batangnya.

Menentukan luas baja yang dibutuhkan untuk balok dengan penyangga sederhana:

Hitungan luas baja yang dibutuhkan untuk zona tegangan dan zona tekanan menggunakan rumus berikut:

As = (M * 10^6) / (0.87 * fy * d)

dimana:

  • As = luas baja yang dibutuhkan (mm²)
  • M = momen lentur maksimum di tengah jarak (N.mm)
  • fy = kekuatan karakteristik dari penguat (N/mm²)
  • d = kedalaman efektif balok (mm)

Perancangan yang sebenarnya dapat bervariasi tergantung pada persyaratan proyek dan peraturan bangunan setempat. Disarankan untuk berkonsultasi dengan seorang insinyur yang berpengalaman untuk memastikan perancangan dan rincian penguatan yang tepat.

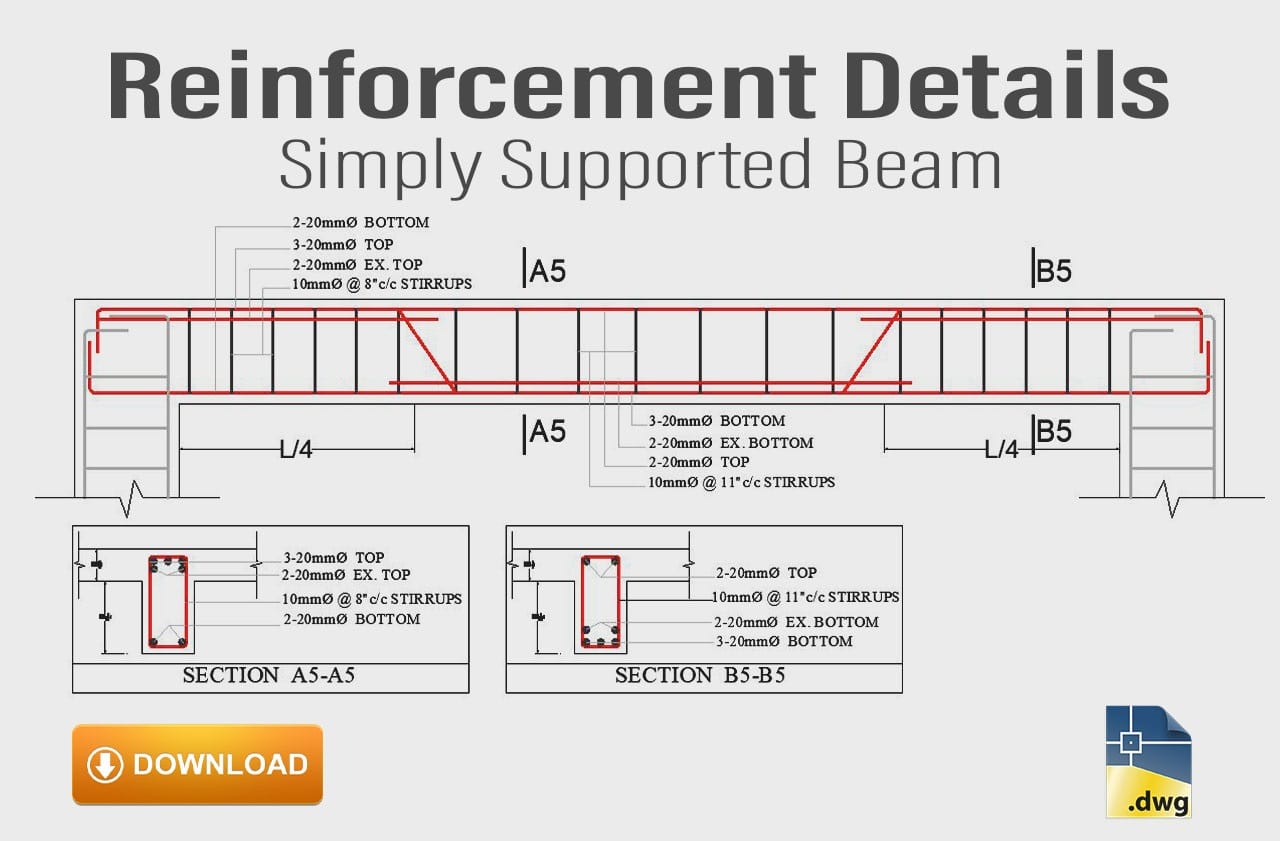

Download Standar Penguatan Balok dengan Penyangga Sederhana DWG AutoCAD

Unduh secara gratis detail standar penguatan balok dengan penyangga sederhana dalam format AutoCAD dibawah ini:

Standar Penguatan Balok

Google Drive DOWNLOAD[85.29KB]
Mediafire DOWNLOAD[85.29KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Detail Penguatan Balok Dengan Penyangga Sederhana (Simply Supported Beam) AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar struktur atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
