Halo rekan-rekan arsitek, engineer sipil, drafter AutoCAD, konsultan perencanaan, kontraktor, estimator, landscape architect, maupun mahasiswa teknik yang sedang mengerjakan proyek fasilitas olahraga. Pada artikel ini saya akan membagikan referensi Denah dan Potongan Lapangan Sepak Bola DWG AutoCAD yang dapat digunakan sebagai acuan dalam perencanaan lapangan, penyusunan gambar kerja, pengembangan shop drawing, hingga koordinasi pekerjaan konstruksi.
Lapangan sepak bola tidak hanya terdiri dari area rumput dan garis permainan. Dalam proyek profesional, perencana juga perlu memperhatikan dimensi lapangan, zona bebas, sistem drainase, lapisan konstruksi tanah, rumput, akses pemain, pagar, pencahayaan, tribun, serta fasilitas pendukung lainnya. Oleh karena itu, gambar denah dan potongan sangat membantu untuk memahami hubungan antara tata letak horizontal dan konstruksi lapangan secara vertikal.
Pengertian Lapangan Sepak Bola
Lapangan sepak bola adalah area olahraga berbentuk persegi panjang yang dirancang sebagai tempat berlangsungnya pertandingan maupun latihan sepak bola. Permukaannya dapat menggunakan rumput alami, rumput sintetis, atau sistem lapangan lain yang disesuaikan dengan kebutuhan fasilitas.
Di dalam lapangan terdapat berbagai marka seperti garis samping, garis gawang, garis tengah, lingkaran tengah, area penalti, area gawang, titik penalti, dan area sudut.
Untuk proyek stadion atau kompleks olahraga, lapangan biasanya menjadi bagian dari sistem yang lebih besar dan berhubungan dengan tribun, ruang pemain, area pemanasan, akses servis, sistem pencahayaan, drainase, hingga landscape.
Fungsi Lapangan Sepak Bola
Fungsi utama lapangan tentu sebagai tempat pertandingan dan latihan sepak bola. Namun dalam konteks perencanaan fasilitas olahraga, lapangan juga dapat menjadi bagian dari stadion, sport center, kompleks sekolah, kampus, pusat pelatihan atlet, maupun kawasan rekreasi.
Lapangan yang dirancang dengan baik juga mendukung keselamatan pemain, kenyamanan penggunaan, pengelolaan air hujan, serta kemudahan pemeliharaan.
Karena itu, perencanaan tidak hanya memperhatikan ukuran area permainan tetapi juga kualitas konstruksi permukaan dan lingkungan sekitarnya.
Download Denah dan Potongan Lapangan Sepak Bola DWG AutoCAD
Bagi rekan-rekan arsitek, engineer sipil, landscape architect, drafter AutoCAD, konsultan perencanaan, kontraktor, estimator, maupun mahasiswa teknik, Denah dan Potongan Lapangan Sepak Bola ini menampilkan penataan lapangan sepak bola yang terintegrasi dengan area sirkulasi, landscape, bangunan akomodasi, serta fasilitas pendukung di dalam satu kawasan.

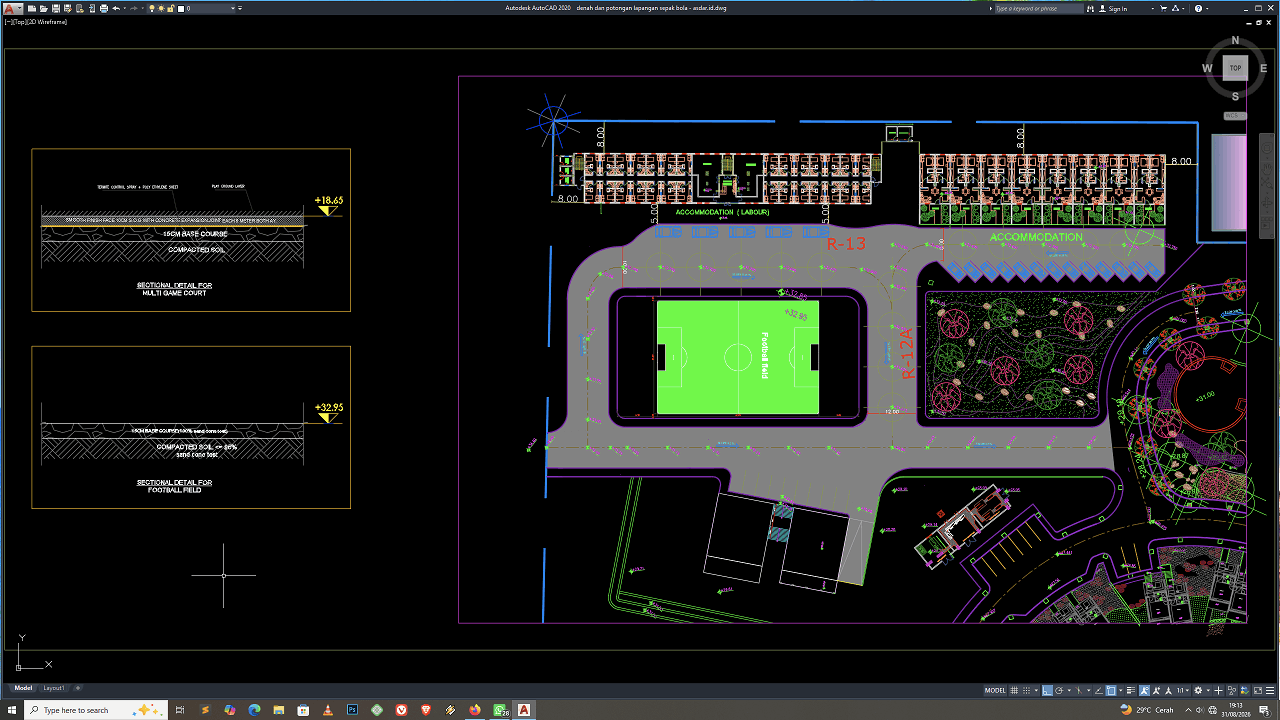

Pada gambar kerja terlihat layout lapangan sepak bola, jalur kendaraan dan pedestrian, area parkir, landscape, bangunan accommodation, serta Sectional Detail for Football Field dan Sectional Detail for Multi Game Court. Detail potongan memperlihatkan susunan lapisan permukaan, base course sekitar 15 cm, tanah yang dipadatkan, serta elevasi lapangan yang menjadi acuan dalam pekerjaan konstruksi dan grading.
Denah dan Potongan Lapangan Sepak Bola DWG AutoCAD dapat digunakan sebagai referensi untuk lapangan sepak bola, sport center, kompleks olahraga, sekolah, kampus, kawasan hunian, maupun fasilitas rekreasi. Kelengkapan layout, sirkulasi, landscape, elevasi, dan detail lapisan lapangan membantu proses site planning, shop drawing, pekerjaan grading, estimasi material, hingga pelaksanaan konstruksi lapangan agar lebih terarah dan presisi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Denah dan Potongan Lapangan Sepak Bola DWG AutoCAD dibawah ini:
Denah dan Potongan Lapangan Sepak Bola DWG AutoCAD
| Google Drive | DOWNLOAD[1.08MB] |
| Mediafire | DOWNLOAD[1.08MB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Denah dan Potongan Lapangan Sepak Bola DWG AutoCAD merupakan referensi yang bermanfaat untuk mempelajari perencanaan fasilitas sepak bola secara lebih menyeluruh. Denah menunjukkan konfigurasi area permainan dan hubungan dengan lingkungan sekitar, sedangkan potongan membantu memahami elevasi, kemiringan, sistem drainase, serta susunan lapisan konstruksi.
Penggunaan file DWG dapat membantu proses drafting, perencanaan layout, grading, penyusunan shop drawing, quantity takeoff, estimasi material, koordinasi drainase, hingga pelaksanaan konstruksi menjadi lebih terarah.
Namun, untuk digunakan pada proyek nyata, seluruh dimensi, kemiringan, drainase, jenis rumput, konstruksi lapisan dasar, pencahayaan, irigasi, dan fasilitas pendukung tetap harus disesuaikan dengan kondisi lapangan, spesifikasi proyek, serta standar teknis yang berlaku.
