Assalamualaikum rekan-rekan sekalian, apa kabar kalian hari ini? Pasti sehat kan. Artikel kali ini saya akan membagikan kepada kalian semua mengenai Denah dan Potongan Tangga Gedung 4 Lantai DWG AutoCAD. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.

Pengertian Tangga

Tangga merupakan salah satu bagian dari bangunan yang berfungsi sebagai penghubung antara lantai pada bangunan bertingkat.

Tangga terdiri dari dua jenis yaitu:

1. Tangga utama

Tangga utama adalah tangga yang berfungsi untuk sirkulasi orang berjalan kaki serta ke lintasan utama pada bangunan gedung antar lantai tingkat dalam kondisi keseharian karena menjadi sirkulasi utama maka pada tangga utama harus memenuhi persyaratan kenyamanan pemakaian untuk naik maupun turun yang tidak melelahkan dan membahayakan pemakainya.

Syarat tangga utama:

  • Letak tangga berada pada sirkulasi utama bangunan, mudah dilihat dan dijangkau dari pintu masuk bangunan dan mempunyai penerangan yang cukup baik dari alam maupun buatan.
  • Mempunyai penerangan yang cukup khususnya buatan
  • Memenuhi persyaratan kenyamanan pemakain, misalnya;
    • Sudut kemiringan tangga 28˚-35˚
    • Jumlah anak tangga sampai bordes maksimal 12 trap
    • Tingi trap anak tangga maksimal 19 cm
    • Lebar bordses ≥ ½ lebar ruang tangga
    • Perbandingan antrede : optrede memenuhi rumus (a + 2.O = 62 cm s/d 65 cm)
    • Perhitungan jumlah anak tangga ; [2(n + 1) = t/O]
    • Perhitungan lebar bordes ; [P = (a x n) + b]
    • Harus dicheg ; (b ≥ ½ l)
2. Tangga darurat

Tangga darurat adalah tangga yang digunakan untuk mengevakuasi atau menyelamatkan penghuni gedung dari pengaruh bahaya.

Syarat tangga darurat:

  • Letaknya berhubungan dengan dinding luar bangunan dan mempunyai pintu akses keluar gedung
  • Dilengkapi dengan pintu dari bahan tahan api sekurang-kurangnya selama 3 jam
  • Pada bagian bordes dilengkapi jendela kaca yang bisa dibuka dari luar untuk penyelamatan penghuni
  • Dilengkapi cerobong pengisap asap di samping pintu masuk
  • Pada tangga darurat harus dilengkapi dengan lampu peneragnan dengan supply baterai darurat

Download Denah dan Potongan Tangga Gedung 4 Lantai DWG AutoCAD

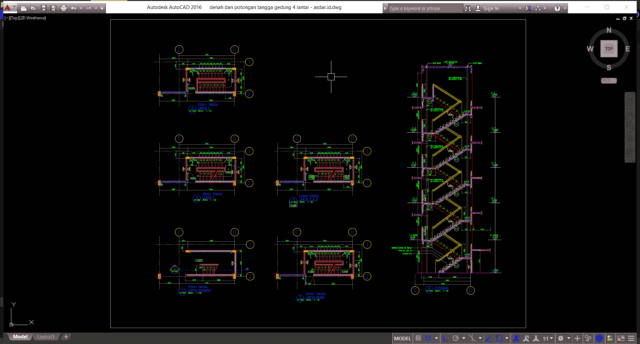

File CAD yang saya bagikan kali ini menyajikan gambar denah dan potongan tangga gedung 4 lantai. Gambar denah dimulai dari denah lantai 1 sampai lantai ke 4. Potongannya pun dibuat lengkap bersambung dari bawah sampai ke atas.

Gambar ini bertujuan hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni jurusan civil engineering bidang jalan. Silahkan disesuaikan dengan gambar utamanya jika ingin membuat detail-detail yang lebih kompleks, tentunya harus memahami dulu bagaimana cara mendesain tangga yang baik.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Denah dan Potongan Tangga Gedung 4 Lantai DWG AutoCAD dibawah ini:

Denah dan Potongan Tangga Gedung 4 Lantai DWG AutoCAD

Google Drive DOWNLOAD[165.54KB]
Mediafire DOWNLOAD[165.54KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya. Sumber file berasal dari kaulangora.com. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Denah dan Potongan Tangga Gedung 4 Lantai DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
