Halo rekan-rekan teknik sipil, engineer struktur, konsultan konstruksi, drafter AutoCAD, kontraktor, maupun mahasiswa teknik. Pada kesempatan kali ini saya akan membagikan referensi Detail Denah dan Potongan Pile Cap DWG AutoCAD yang dapat digunakan sebagai acuan dalam perencanaan dan pelaksanaan struktur pondasi pada berbagai proyek konstruksi. Gambar kerja pile cap sangat penting karena menunjukkan konfigurasi pile cap, posisi tiang pancang, dimensi struktur, susunan tulangan, serta detail penampang yang diperlukan dalam pekerjaan pondasi.
Dalam pembangunan gedung bertingkat, jembatan, flyover, kawasan industri, fasilitas komersial, maupun infrastruktur lainnya, pile cap berperan penting dalam meneruskan dan mendistribusikan beban struktur atas menuju kelompok tiang pancang. Oleh karena itu, desain dan detail penulangan pile cap harus dibuat secara tepat agar pondasi mampu bekerja secara aman, stabil, dan sesuai dengan perencanaan struktur.
Pengertian Pile Cap
Pile cap adalah elemen struktur beton bertulang yang berfungsi menghubungkan beberapa tiang pancang atau tiang pondasi menjadi satu kesatuan sehingga beban dari kolom, pier, abutment, atau struktur di atasnya dapat disalurkan dan didistribusikan ke kelompok tiang.
Pile cap umumnya ditempatkan pada bagian atas kelompok tiang dan dirancang berdasarkan jumlah serta konfigurasi tiang, dimensi struktur atas, kapasitas daya dukung tanah, dan beban yang bekerja. Bentuk pile cap dapat berbeda-beda, mulai dari pile cap untuk dua tiang, tiga tiang, empat tiang, hingga kelompok tiang dengan jumlah yang lebih banyak.
Dalam pekerjaan konstruksi, gambar denah dan potongan pile cap menjadi bagian penting dari dokumen struktur karena memberikan informasi mengenai posisi tiang, ukuran pile cap, elevasi, ketebalan beton, serta konfigurasi tulangan yang akan digunakan di lapangan.
Fungsi Pile Cap
Pile cap memiliki beberapa fungsi penting dalam sistem pondasi dalam. Salah satu fungsi utamanya adalah mendistribusikan beban dari struktur atas ke beberapa tiang pancang sehingga beban tidak hanya diterima oleh satu titik pondasi.
Beberapa fungsi pile cap antara lain:
- Menghubungkan beberapa tiang pancang menjadi satu sistem struktur.
- Mendistribusikan beban kolom atau struktur atas ke kelompok tiang.
- Menjaga posisi tiang agar tetap terikat dalam satu kesatuan.
- Menyalurkan beban aksial, lateral, dan momen menuju pondasi dalam.
- Meningkatkan stabilitas sistem pondasi.
- Menjadi dudukan atau penghubung antara struktur atas dengan tiang pondasi.
- Membantu menjaga distribusi beban agar lebih merata.
Dengan desain pile cap yang tepat, sistem pondasi dapat bekerja secara lebih efektif dan mampu mendukung beban struktur selama masa layanan bangunan.
Download Detail Denah dan Potongan Pile Cap DWG AutoCAD

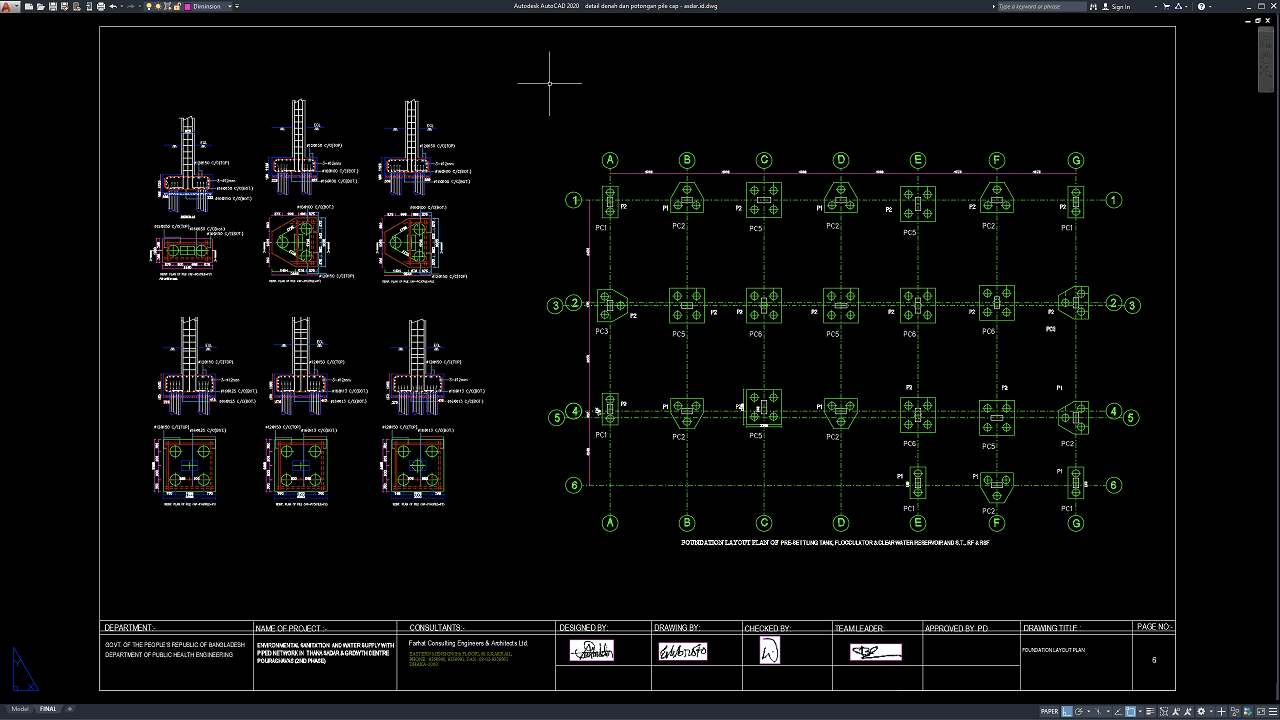

Bagi rekan-rekan teknik sipil, engineer struktur, konsultan konstruksi, drafter AutoCAD, kontraktor, maupun mahasiswa teknik, Detail Denah dan Potongan Pile Cap ini menampilkan tata letak pondasi yang menghubungkan kolom atau struktur atas dengan kelompok tiang. Gambar memperlihatkan posisi pile cap seperti PC1, PC2, PC3, PC5, dan PC6, konfigurasi tiang P1 dan P2, serta dimensi dan detail penulangan pada masing-masing tipe pile cap.
Pada gambar kerja terlihat foundation layout plan dengan grid A–G dan 1–6, susunan pile cap pada berbagai titik struktur, serta beberapa denah dan potongan detail pile cap. Setiap detail dilengkapi informasi dimensi, posisi tulangan, jumlah tiang, elevasi, dan hubungan antara pile cap dengan kolom sehingga dapat menjadi acuan dalam pekerjaan pembesian, pemasangan bekisting, dan pelaksanaan pondasi.
Detail Denah dan Potongan Pile Cap DWG AutoCAD seperti ini dapat digunakan sebagai referensi pada proyek gedung, fasilitas pengolahan air, tangki, kawasan industri, maupun struktur beton bertulang yang menggunakan pondasi tiang. Kelengkapan layout, denah, dan potongan membantu proses penyusunan shop drawing, koordinasi titik pondasi, perhitungan kebutuhan material, serta pelaksanaan konstruksi agar pekerjaan lebih presisi dan sesuai perencanaan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Denah dan Potongan Pile Cap DWG AutoCAD dibawah ini:
Detail Denah dan Potongan Pile Cap DWG AutoCAD
| Google Drive | DOWNLOAD[1.07MB] |
| Mediafire | DOWNLOAD[1.07MB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Kesimpulan
Pile cap merupakan bagian penting dalam sistem pondasi dalam karena berfungsi menghubungkan dan mendistribusikan beban struktur menuju kelompok tiang pancang. Oleh karena itu, denah, potongan, dimensi, dan detail penulangan pile cap perlu dibuat secara jelas agar dapat menjadi pedoman dalam pelaksanaan konstruksi.
Referensi Detail Denah dan Potongan Pile Cap DWG AutoCAD dapat membantu engineer, drafter, konsultan, kontraktor, maupun mahasiswa dalam memahami bentuk dan penyajian gambar kerja pile cap. File ini juga dapat menjadi referensi dalam proses drafting, penyusunan shop drawing, serta pembelajaran mengenai detail struktur pondasi.
Semoga referensi Detail Denah dan Potongan Pile Cap DWG AutoCAD ini dapat membantu pekerjaan perencanaan, drafting, maupun pelaksanaan proyek konstruksi Anda. Jangan lupa bagikan artikel ini kepada rekan-rekan yang membutuhkan referensi gambar kerja AutoCAD. Semoga bermanfaat.
