Halo rekan-rekan arsitek, engineer sipil, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, maupun mahasiswa teknik yang sedang mengerjakan proyek gedung olahraga, arena pertunjukan, atau fasilitas publik. Pada artikel ini saya akan membagikan referensi Detail Denah, Tampak, dan Potongan Panggung Coliseum DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja, perencanaan struktur, pengembangan shop drawing, maupun koordinasi pekerjaan konstruksi.
Panggung pada bangunan coliseum merupakan area penting yang digunakan untuk mendukung berbagai kegiatan seperti pertunjukan, seremoni, acara olahraga, presentasi, hingga kegiatan publik. Karena dapat menampung perlengkapan, pengguna, dan instalasi teknis, panggung perlu direncanakan dengan memperhatikan dimensi, elevasi, struktur lantai, rangka atap, pondasi, akses, serta detail konstruksi agar dapat digunakan secara aman dan fungsional.
Pengertian Panggung Coliseum
Panggung coliseum adalah area yang dibuat lebih tinggi atau memiliki zona khusus di dalam bangunan coliseum untuk mendukung kegiatan pertunjukan, acara resmi, presentasi, hiburan, maupun aktivitas lain yang membutuhkan pusat perhatian penonton.
Panggung biasanya terdiri dari lantai panggung, struktur pendukung, rangka atap atau kanopi, kolom, balok, akses, serta berbagai elemen pelengkap. Bentuk dan ukurannya dapat disesuaikan dengan kapasitas bangunan serta jenis kegiatan yang akan dilaksanakan.
Pada gambar teknik, denah, tampak, dan potongan digunakan secara bersamaan untuk memberikan informasi menyeluruh mengenai bentuk, ukuran, elevasi, dan hubungan setiap elemen konstruksi.
Fungsi Panggung Coliseum
Panggung coliseum memiliki beberapa fungsi penting dalam menunjang kegiatan di dalam bangunan.
- Sebagai Area Pertunjukan. Panggung menjadi area utama untuk pertunjukan seni, acara hiburan, presentasi, maupun kegiatan publik lainnya.
- Mendukung Kegiatan Seremonial. Coliseum dapat digunakan untuk upacara, pembukaan acara olahraga, wisuda, penghargaan, maupun kegiatan resmi yang membutuhkan area khusus bagi pembicara atau peserta.
- Menjadi Pusat Aktivitas. Posisi panggung dirancang agar dapat terlihat dengan jelas dari area penonton sehingga aktivitas utama dapat menjadi pusat perhatian.
- Mendukung Peralatan Teknis. Panggung dapat digunakan untuk menempatkan peralatan audio, pencahayaan, dekorasi, layar, maupun sistem multimedia sesuai kebutuhan acara.
- Mengatur Sirkulasi Pelaku Acara. Perencanaan panggung yang baik juga membantu mengatur pergerakan performer, petugas, teknisi, maupun pengguna lain agar tidak mengganggu area penonton.
Download Detail Denah, Tampak, dan Potongan Panggung Coliseum DWG AutoCAD
Bagi rekan-rekan arsitek, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, maupun mahasiswa teknik, Detail Denah, Tampak, dan Potongan Panggung Coliseum ini menampilkan rancangan panggung lengkap dengan area lantai, struktur atap, rangka pendukung, serta hubungan antara panggung dengan elemen bangunan di sekitarnya.

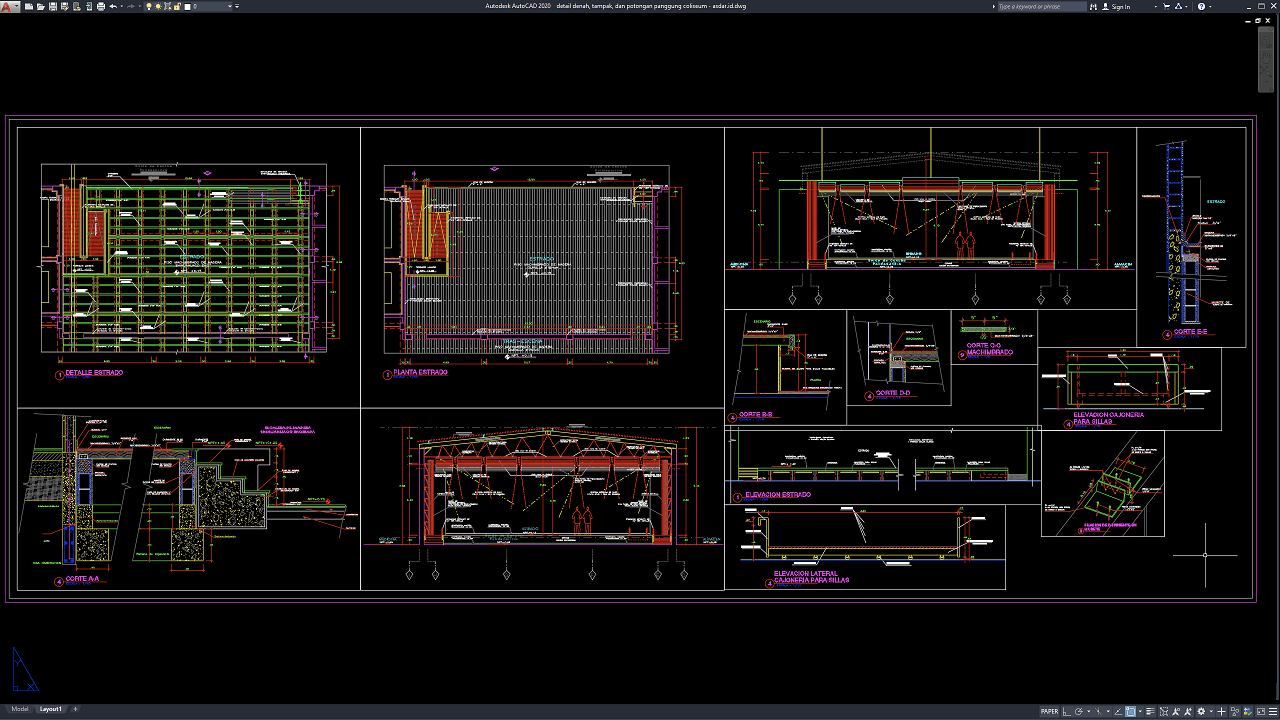

Pada gambar kerja terlihat Planta Estrado, Detalle Estrado, Elevación Estrado, Corte A-A, Corte B-B, Corte D-D, dan Corte E-E. Detail juga memperlihatkan rangka atap baja, kolom, balok, pondasi, tangga, lapisan lantai, serta beberapa detail sambungan dan elemen pendukung yang membantu memahami sistem konstruksi panggung secara lebih jelas.
Detail Denah, Tampak, dan Potongan Panggung Coliseum DWG AutoCAD dapat digunakan sebagai referensi untuk coliseum, gedung pertunjukan, arena olahraga, auditorium, gedung serbaguna, convention hall, maupun fasilitas publik lainnya. Kelengkapan denah, elevasi, potongan, struktur atap, dan detail pondasi membantu proses shop drawing, perencanaan struktur, estimasi material, fabrikasi, hingga pelaksanaan konstruksi agar lebih terarah dan presisi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
