Halo rekan-rekan arsitek, engineer, dan praktisi MEP, semoga selalu dalam keadaan sehat dan sukses. Pada kesempatan kali ini saya akan membagikan referensi Detail Instalasi Sprinkler Head Open Ceiling DWG AutoCAD yang dapat digunakan sebagai acuan perencanaan dan desain sistem proteksi kebakaran pada bangunan modern. Gambar ini sangat cocok untuk kebutuhan profesional, kontraktor fire protection, konsultan perencana, maupun mahasiswa yang sedang mempelajari gambar teknik MEP.
Konsep open ceiling atau plafon terbuka saat ini banyak diterapkan pada gedung perkantoran, area komersial, hingga fasilitas industri karena memberikan kesan ruang yang luas dan estetika industrial. Namun, penerapan sistem sprinkler pada open ceiling memerlukan detail instalasi yang tepat agar tetap memenuhi standar keselamatan kebakaran tanpa mengganggu tampilan ruang.
Pengertian Instalasi Sprinkler Head Open Ceiling
Instalasi sprinkler head open ceiling adalah sistem pemasangan kepala sprinkler yang diaplikasikan pada area tanpa plafon tertutup, di mana pipa, struktur, dan utilitas bangunan dibiarkan terekspos. Sprinkler head dipasang langsung pada pipa cabang (branch line) dengan jarak dan elevasi tertentu agar distribusi air pemadam kebakaran tetap optimal.
Pada sistem ini, penempatan sprinkler harus mempertimbangkan tinggi ruang, jarak antar sprinkler, jenis sprinkler head, serta potensi hambatan semprotan air seperti balok atau instalasi mekanikal lainnya. Oleh karena itu, gambar detail sangat diperlukan agar instalasi sesuai dengan standar fire protection yang berlaku.
Fungsi dan Manfaat Gambar Detail Sprinkler Open Ceiling
Gambar detail instalasi sprinkler head open ceiling berfungsi sebagai panduan teknis dalam pelaksanaan pekerjaan di lapangan. Dengan adanya gambar AutoCAD yang jelas, risiko kesalahan pemasangan dapat diminimalkan, sekaligus mempercepat proses koordinasi antara tim desain, kontraktor, dan pengawas proyek.
Selain itu, gambar ini juga bermanfaat sebagai referensi edukasi untuk memahami sistem sprinkler gedung, khususnya pada desain interior dengan konsep plafon terbuka. Detail yang lengkap membantu memastikan sistem pemadam kebakaran tetap efektif, aman, dan memenuhi regulasi keselamatan bangunan.
Download Gambar Detail Gambar Instalasi Sprinkler Head Open Ceiling AutoCAD
File yang dibagikan berisi gambar detail instalasi sprinkler head pada open ceiling dalam format .DWG, sehingga dapat langsung dibuka menggunakan AutoCAD versi terbaru maupun versi lama (minimal AutoCAD 2004). File ini dapat diedit dan disesuaikan dengan kebutuhan desain proyek, baik untuk gedung perkantoran, area komersial, maupun fasilitas industri.
Gambar ini disediakan sebagai referensi pembelajaran dan acuan gambar kerja, khususnya bagi Anda yang berkecimpung di bidang arsitektur, teknik sipil, dan MEP. Dengan mempelajari detail ini, diharapkan perencanaan sistem sprinkler menjadi lebih efisien, profesional, dan sesuai standar proteksi kebakaran.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Instalasi Sprinkler Head Open Ceiling DWG AutoCAD dibawah ini:

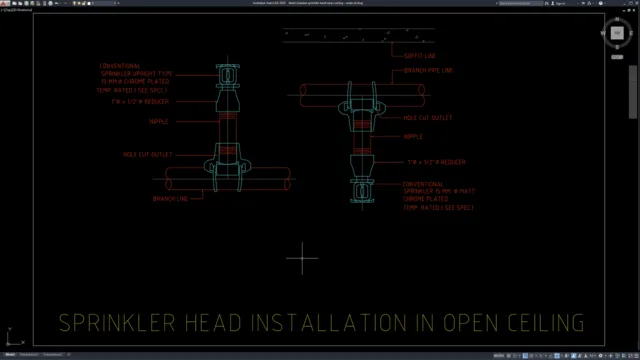

Detail Instalasi Sprinkler Head Open Ceiling DWG AutoCAD
