Halo rekan-rekan arsitek, drafter, kontraktor, mahasiswa teknik sipil, dan praktisi konstruksi. Pada kesempatan kali ini saya akan membagikan referensi Detail Konstruksi Lantai Porselen dan Bangunan DWG AutoCAD yang dapat digunakan sebagai acuan dalam perencanaan maupun pelaksanaan proyek bangunan modern. Detail ini sangat penting karena menunjukkan bagaimana pertemuan antara area perkerasan porselen eksterior dengan struktur bangunan dirancang agar kuat, aman, dan memiliki nilai estetika yang baik.
Dalam proyek arsitektur dan lanskap, area transisi antara bangunan dan ruang luar sering menjadi titik kritis yang memerlukan perhatian khusus. Kesalahan dalam perencanaan elevasi lantai, sambungan konstruksi, atau sistem drainase dapat menyebabkan berbagai masalah seperti retak, penurunan perkerasan, hingga rembesan air ke dalam bangunan. Oleh karena itu, gambar detail konstruksi menjadi dokumen penting yang harus dipahami oleh seluruh pihak yang terlibat dalam proyek.
Pengertian Detail Konstruksi Lantai Porselen dan Bangunan
Detail konstruksi lantai porselen dan bangunan merupakan gambar teknis yang menjelaskan hubungan antara perkerasan porselen pada area luar bangunan dengan elemen struktur dan arsitektur bangunan itu sendiri. Detail ini biasanya menampilkan susunan material, elevasi lantai, lapisan pondasi, sambungan konstruksi, hingga metode penyelesaian pada area pertemuan antara hardscape dan bangunan.
Gambar seperti ini banyak digunakan pada proyek perkantoran, hotel, pusat perbelanjaan, apartemen, kawasan komersial, fasilitas publik, hingga hunian modern yang menggunakan lantai porselen sebagai elemen utama area eksterior.
Fungsi Detail Konstruksi dalam Proyek
Keberadaan gambar detail sangat membantu dalam memastikan pekerjaan konstruksi berjalan sesuai spesifikasi desain. Beberapa fungsi utama detail ini antara lain:
- Menjelaskan susunan lapisan lantai porselen secara lengkap.
- Menentukan elevasi antara area luar dan lantai bangunan.
- Mengurangi risiko kerusakan akibat pergerakan struktur.
- Menunjang sistem drainase dan pengendalian air hujan.
- Mempermudah koordinasi antara arsitek, engineer, dan kontraktor.
- Menjadi pedoman pelaksanaan konstruksi di lapangan.
Dengan gambar detail yang akurat, kualitas hasil pekerjaan dapat lebih terjamin dan risiko kesalahan konstruksi dapat diminimalkan.
Download Detail Konstruksi Lantai Porselen dan Bangunan DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar detail arsitektur eksterior dan gambar kerja lanskap, detail konstruksi lantai porselen yang terhubung langsung dengan bangunan ini mungkin terlihat cukup sederhana. Namun, bagaimana jika pelaksana proyek menggunakan gambar tersebut sebagai acuan utama dalam proses pembangunan area pedestrian, teras, atau plaza di sekitar bangunan? Tentu akan sangat berisiko apabila detail sambungan antara perkerasan dan struktur bangunan, ketebalan lapisan lantai, elevasi finishing, maupun sistem pondasi pendukung tidak sesuai dengan standar perencanaan dan kondisi lapangan.

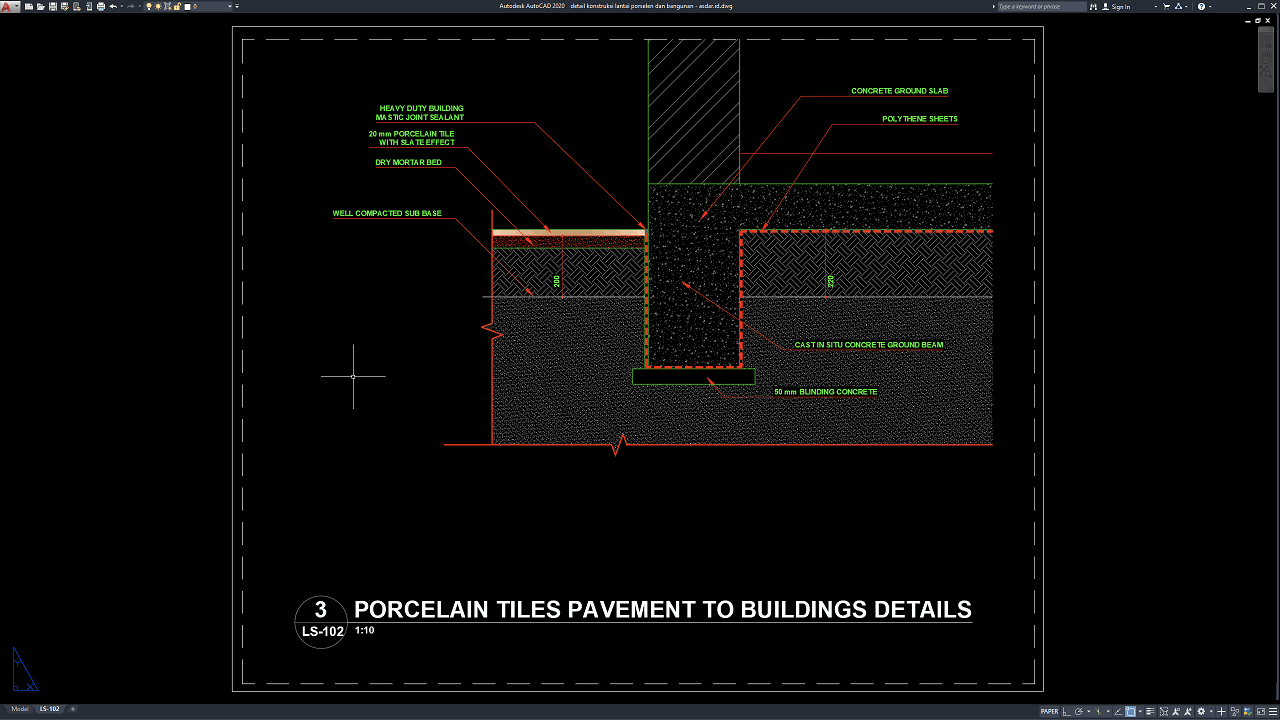

Pada gambar kerja ini terlihat potongan detail konstruksi yang menunjukkan hubungan antara lantai porselen eksterior dan struktur bangunan. Gambar mencakup lapisan porcelain tile tebal 20 mm, dry mortar bed, well compacted sub-base, concrete ground slab, polythene sheet, cast in situ concrete ground beam, blinding concrete, serta mastic joint sealant sebagai sambungan fleksibel antara bangunan dan area perkerasan. Detail ini sangat penting untuk memastikan perkerasan memiliki daya tahan yang baik terhadap beban, perubahan suhu, dan pergerakan struktur, sehingga cocok dijadikan referensi pada proyek gedung komersial, hotel, perkantoran, kawasan publik, maupun pengembangan lanskap modern.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Konstruksi Lantai Porselen dan Bangunan DWG AutoCAD dibawah ini:
Detail Konstruksi Lantai Porselen dan Bangunan DWG AutoCAD
| Google Drive | DOWNLOAD[337.44KB] |
| Mediafire | DOWNLOAD[337.44KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail konstruksi lantai porselen dan bangunan merupakan salah satu gambar kerja penting yang berfungsi sebagai pedoman dalam pelaksanaan pekerjaan hardscape dan arsitektur bangunan. Dengan adanya detail yang lengkap, proses konstruksi dapat dilakukan secara lebih presisi, efisien, dan sesuai standar teknis yang berlaku. Semoga referensi Detail Konstruksi Lantai Porselen dan Bangunan DWG AutoCAD ini dapat membantu proses perencanaan, drafting, maupun pelaksanaan proyek Anda. Jangan lupa bagikan artikel ini kepada rekan-rekan yang membutuhkan referensi gambar kerja AutoCAD berkualitas. Semoga bermanfaat.
