Halo rekan-rekan engineer mekanikal, engineer sipil, drafter AutoCAD, konsultan industri, kontraktor, teknisi, serta mahasiswa teknik yang sedang mengerjakan proyek industri dan manufaktur. Pada artikel ini saya akan membagikan referensi Detail Pelindung Mesin DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja pelindung atau machine guard pada berbagai jenis peralatan mesin.
Dalam lingkungan industri, perlindungan mesin menjadi salah satu bagian penting yang perlu diperhatikan untuk membantu mengurangi risiko kontak dengan komponen mesin yang bergerak. Pelindung dapat digunakan pada area seperti bagian berputar, transmisi, pulley, belt, roda gigi, maupun komponen mekanis lainnya. Karena itu, gambar detail pelindung mesin diperlukan untuk membantu proses perencanaan, fabrikasi, dan pemasangan secara lebih terstruktur.
Pengertian Pelindung Mesin
Pelindung mesin adalah perangkat atau struktur pengaman yang dipasang untuk membatasi akses langsung ke bagian mesin yang bergerak atau memiliki potensi bahaya. Pelindung dapat berupa rangka dengan wire mesh, panel plat, pagar pengaman, maupun konstruksi khusus yang disesuaikan dengan bentuk dan karakteristik mesin.
Pelindung mesin banyak digunakan pada peralatan industri yang memiliki komponen seperti pulley, belt, shaft, sprocket, roda gigi, coupling, dan bagian mekanis lainnya. Dengan adanya pelindung, area berbahaya dapat dipisahkan dari operator maupun orang yang berada di sekitar mesin.
Dalam perancangannya, pelindung mesin perlu mempertimbangkan dimensi peralatan, jarak aman, kebutuhan akses untuk pemeriksaan, sistem pemasangan, material, serta kondisi lingkungan kerja. Desain akhir juga harus disesuaikan dengan hasil penilaian risiko dan standar keselamatan yang berlaku.
Fungsi Pelindung Mesin
Pelindung mesin memiliki fungsi utama untuk membantu mencegah akses tidak disengaja menuju bagian mesin yang dapat menyebabkan cedera atau bahaya selama pengoperasian. Selain sebagai pembatas fisik, pelindung juga membantu menciptakan area kerja yang lebih teratur dan terkendali.
Beberapa fungsi utama pelindung mesin antara lain:
- Melindungi Operator. Membatasi kontak langsung dengan komponen mesin yang bergerak dan berpotensi menimbulkan bahaya.
- Mencegah Akses ke Area Berbahaya. Menutup atau membatasi akses menuju pulley, belt, shaft, roda gigi, dan komponen mekanis lainnya.
- Meningkatkan Keamanan Area Kerja. Membantu memisahkan area pengoperasian mesin dari jalur aktivitas operator dan pekerja lainnya.
- Mendukung Proses Pemeliharaan. Dapat dirancang dengan panel atau pintu akses sehingga pemeriksaan dan perawatan mesin tetap dapat dilakukan secara terkontrol.
- Menjaga Komponen Mesin. Pada desain tertentu, pelindung juga dapat membantu mengurangi risiko benda asing mengenai bagian mesin tertentu.
- Mendukung Tata Letak Fasilitas Industri. Pelindung dapat menjadi bagian dari sistem pengamanan dan pengaturan area mesin agar lingkungan kerja lebih rapi dan terorganisir.
Dengan demikian, pelindung mesin bukan sekadar konstruksi penutup, tetapi merupakan salah satu bagian penting dalam sistem keselamatan pada area kerja yang menggunakan mesin dan peralatan mekanis.
Download Detail Pelindung Mesin DWG AutoCAD

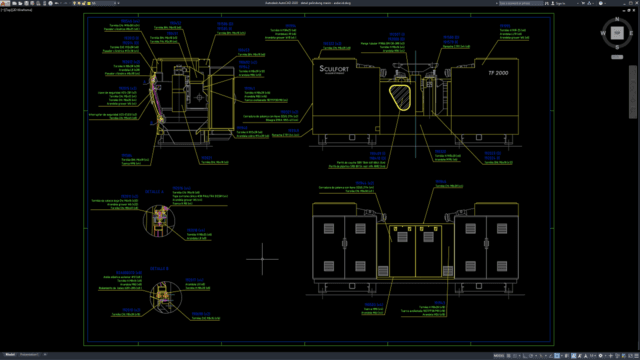

Bagi rekan-rekan engineer mesin, engineer industri, drafter AutoCAD, teknisi, kontraktor, maupun mahasiswa teknik, Detail Pelindung Mesin ini menampilkan gambar kerja komponen pengaman pada unit mesin industri. Gambar memperlihatkan beberapa tampak mesin, posisi pelindung, komponen pengikat, serta detail sambungan yang digunakan pada konstruksi pengaman.

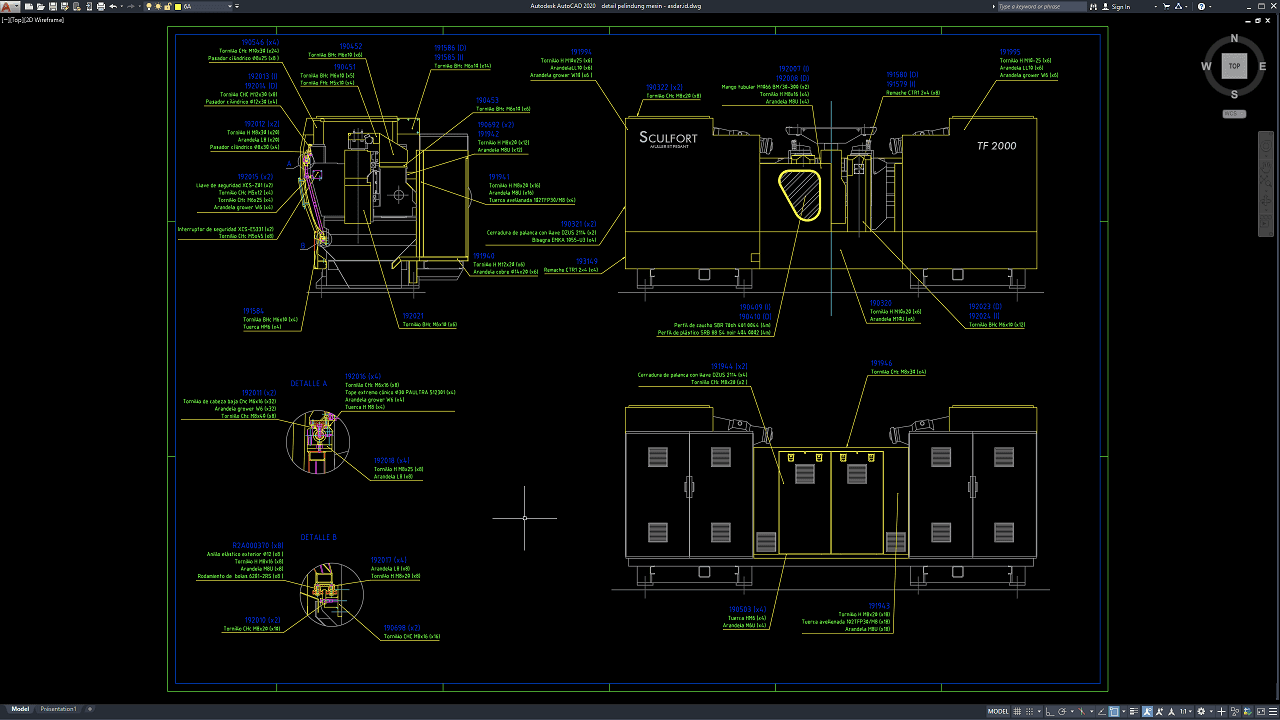

Pada gambar kerja terlihat tampak samping, tampak depan, detail A, dan detail B yang menunjukkan konstruksi pelindung pada bagian mesin yang bergerak. Terdapat pula berbagai keterangan baut, mur, washer, engsel, pengunci, serta komponen rangka dan panel pelindung. Detail tersebut membantu memahami cara pemasangan, hubungan antarbagian, serta mekanisme akses pada pelindung mesin.
Detail Pelindung Mesin DWG AutoCAD seperti ini dapat digunakan sebagai referensi untuk pekerjaan mesin industri, fabrikasi, peralatan produksi, maupun instalasi mekanikal. Kelengkapan tampak dan detail sambungan membantu proses penyusunan shop drawing, fabrikasi komponen, pemasangan pelindung, hingga pemeriksaan konstruksi agar lebih aman dan sesuai kebutuhan peralatan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Pelindung Mesin DWG AutoCAD dibawah ini:
Detail Pelindung Mesin DWG AutoCAD
| Google Drive | DOWNLOAD[155.39KB] |
| Mediafire | DOWNLOAD[155.39KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Pelindung Mesin DWG AutoCAD dapat menjadi referensi bagi engineer mekanikal, drafter, kontraktor, teknisi, konsultan industri, maupun mahasiswa teknik yang membutuhkan contoh gambar kerja machine guard. Detail tampak, potongan, rangka, panel, sambungan, dan dimensi dapat membantu memahami konsep konstruksi pelindung mesin secara lebih jelas.
File DWG juga memberikan fleksibilitas dalam proses drafting karena dapat diedit dan disesuaikan dengan kebutuhan proyek. Gambar tersebut dapat dimanfaatkan sebagai dasar penyusunan shop drawing, perencanaan fabrikasi, estimasi material, dan koordinasi pekerjaan di area industri.
Namun, untuk penerapan pada mesin dan fasilitas industri yang sebenarnya, desain akhir tetap harus disesuaikan dengan jenis mesin, kondisi operasional, hasil analisis risiko, kebutuhan akses perawatan, spesifikasi material, serta standar keselamatan yang berlaku. Dengan demikian, penggunaan gambar CAD dapat membantu mempercepat pekerjaan desain tanpa mengabaikan aspek keselamatan dan kebutuhan teknis proyek.
