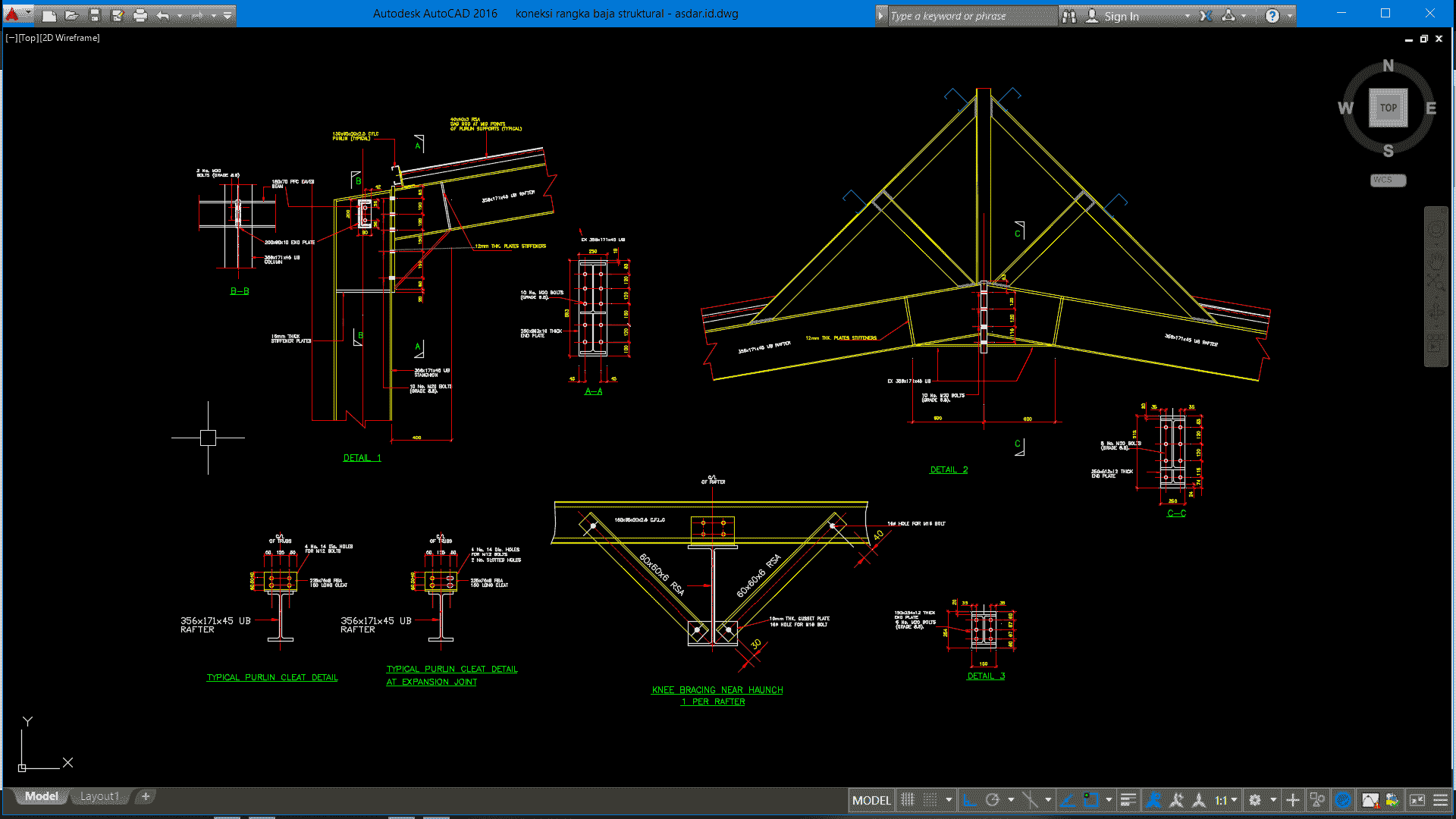

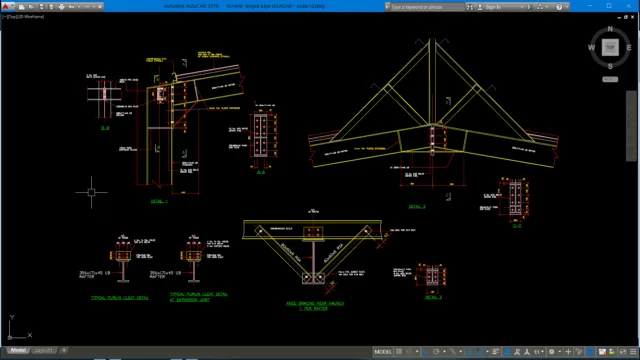

koneksi rangka baja struktural
koneksi rangka baja struktural

Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan referensi Gambar Sambungan Rangka Baja Struktural DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.

Sambungan Pada Struktur Baja

Jenis-jenis sambungan struktur baja yang digunakan adalah pengelasan serta sambungan yang menggunakan alat penyambung berupa paku keling (rivet) dan baut. Baut kekuatan tinggi (high strength bolt) telah banyak menggantikan paku keling sebagai alat utama dalam sambungan struktural yang tidak dilas.

Baut Kekuatan Tinggi

Dua jenis utama baut kekuatan (mutu) tinggi ditunjukkan oleh ASTM sebagai A325 dan A490. Baut ini memiliki kepala segienam yang tebal dan digunakan dengan mur segienam yang setengah halus (semifinished) dan tebal seperti yang ditunjukkan pada Gambar 6.10(b). Bagian berulirnya lebih pendek dari pada baut non-struktural, dan dapat dipotong atau digiling (rolled).

Baut A325 terbuat dari baja karbon sedang yang diberi perlakuan panas dengan kekuatan leleh sekitar 81 sampai 92 ksi (558 sampai 634 MPa) yang tergantung pada diameter. Baut A490 juga diberi perlakuan panas tetapi terbuat dari baja paduan (alloy) dengan kekuatan leleh sekitar 115 sampai 130 ksi (793 sampai 896 MPa) yang tergantung pada diameter. Baut A449 kadang-kadang digunakan bila diameter yang diperlukan berkisar dari II sampai 3 inci, dan juga untuk baut angkur serta batang bulat berulir. Diameter baut kekuatan tinggi berkisar antara 1/2 dan 1 1/2 inci (3 inci untuk A449). Diameter yang paling sering digunakan pada konstruksi gedung adalah 3/4 inci dan 7/8 inci, sedang ukuran yang paling umum dalam perencanaan jembatan adalah 7/8 inci dan 1 inci.

Baut kekuatan tinggi dikencangkan (tightened) untuk menimbulkan tegangan tarik yang ditetapkan pada baut sehingga terjadi gaya jepit (klem/clamping force) pada sambungan. Oleh karena itu, pemindahan beban kerja yang sesungguhnya pada sambungan terjadi akibat adanya gesekan (friksi) pada potongan yang disambung. Sambungan dengan baut kekuatan tinggi dapat direncanakan sebagai tipe geser (friction type), bila daya tahan gelincir (slip) yang tinggi dikehendaki; atau sebagai tipe tumpu (bearing type), bila daya tahan gelincir yang tinggi tidak dibutuhkan.

Paku Keling

Sudah sejak lama paku keling diterima sebagai alat penyambung batang, tetapi beberapa tahun terakhir ini sudah jarang digunakan di Amerika. Paku keling dibuat dari baja batangan dan memiliki bentuk silinder dengan kepala di salah satu ujungnya. Baja paku keling adalah baja karbon sedang dengan identifikasi ASTM A502 Mutu I (Fv = 28 ksi) (1190 MPa) dan Mutu 2 (Fy = 38 ksi) (260 MPa), serta kekuatan leleh minimum yang ditetapkan didasarkan pada bahan baja batangan. Pembuatan dan pemasangan paku keling menimbulkan perubahan sifat mekanis.

Proses pemasangannya adalah pertama paku keling dipanasi hingga warnanya menjadi merah muda kemudian paku keling dimasukkan ke dalam lubang, dan kepalanya ditekan sambil mendesak ujung lainnya sehingga terbentuk kepala lain yang bulat. Selama proses ini, tangkai (shank) paku keling mengisi lubang (tempat paku dimasukkan) secara penuh atau hampir penuh, sehingga menghasilkan gaya jepit (klem).

Namun, besarnya jepitan akibat pendinginan paku keling bervariasi dari satu paku keling ke lainnya, sehingga tidak dapat diperhitungkan dalam perencanaan. Paku keling juga dapat dipasang pada keadaan dingin tetapi akibatnya gaya jepit tidak terjadi karena paku tidak menyusut setelah dipasang.

Baut Hitam

Baut ini dibuat dari baja karbon rendah yang diidentifikasi sebagai ASTM A307, dan merupakan jenis baut yang paling murah. Namun, baut ini belum tentu menghasilkan sambungan yang paling murah karena banyaknya jumlah baut yang dibutuhkan pada suatu sambungan. Pemakaiannya terutama pada struktur yang ringan, batang sekunder atau pengaku, anjungan (platform), gording, rusuk dinding, rangka batang yang kecil dan lain-lain yang bebannya kecil dan bersifat statis.

Baut ini juga dipakai sebagai alat penyambung sementara pada sambungan yang menggunakan baut kekuatan tinggi, paku keling, atau las. Baut hitam (yang tidak dihaluskan) kadang-kadang disebut baut biasa, mesin, atau kasar, serta kepala dan murnya dapat berbentuk bujur sangkar.

Baut Sekrup (Turned Bolt)

Baut yang secara praktis sudah ditinggalkan ini dibuat dengan mesin dari bahan berbentuk segienam dengan toleransi yang lebih kecil (sekitar 5’0 inci.) bila dibandingkan baut hitam. Jenis baut ini terutama digunakan bila sambungan memerlukan baut yang pas dengan lubang yang dibor, seperti pada bagian konstruksi paku keling yang terletak sedemikian rupa hingga penembakan paku keling yang baik sulit dilakukan.

Kadang-kadang baut ini bermanfaat dalam mensejajarkan peralatan mesin dan batang struktural yang posisinya harus akurat. Saat itu baut sekrup jarang sekali digunakan pada sambungan struktural, karena baut kekuatan tinggi lebih baik dan lebih murah.

Baut Bersirip (Ribbed Bolt)

Baut ini terbuat dari baja paku keling biasa, dan berkepala bundar dengan tonjolan sirip-sirip yang sejajar tangkainya. Baut bersirip telah lama dipakai sebagai alternatif dari paku keling. Diameter yang sesungguhnya pada baut bersirip dengan ukuran tertentu sedikit lebih besar dari lubang tempat baut tersebut. Dalam pemasangan baut bersirip, baut memotong tepi keliling lubang sehingga diperoleh cengkraman yang relatif erat. Jenis baut ini terutama bermanfaat pada sambungan tumpu (bearing) dan pada sambungan yang mengalami tegangan berganti (bolak-balik).

Variasi dari baut bersirip adalah baut dengan tangkai bergerigi (interference-body bolt.) yang terbuat dari baja baut A325. Sebagai pengganti sirip longitudinal, baut ini memiliki gerigi keliling dan sirip sejajar tangkainya. Karena gerigi sekeliling tangkai memotong sirip sejajar, baut ini kadang-kadang disebut baut bersirip terputus (interrupted-rib).

Baut bersirip sukar dipasang pada sambungan yang terdiri dari beberapa lapis pelat. Baut kekuatan tinggi A325 dengan tangkai bergerigi yang sekarang juga sukar dimasukkan ke lubang yang melalui sejumlah plat; namun, baut ini digunakan bila hendak memperoleh baut yang harus mencengkram erat pada lubangnya. Selain itu, pada saat pengencangan mur, kepala baut tidak perlu dipegang seperti yang umumnya dilakukan pada baut A325 biasa yang polos.

Download Gambar Sambungan Rangka Baja Struktural DWG AutoCAD

File yang saya bagikan kali ini menyajikan gambar detail sambungan baja menggunakan plat. Gambar cukup lengkap cocok untuk tujuan edukasi. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur. Silahkan diresapi dulu baik-baik keterangan gambarnya, maklum berbahasa inggris takutnya ada teman-teman gak ngerti bahasa inggris. Silahkan di translate aja ya di Google Translate.

Gambar Sambungan Rangka Baja Struktural DWG AutoCAD adalah merupakan salah satu contoh desain gambar yang ada pada umumnya diterapkan pada pekerjaan terkait pada masing-masing wilayah Indonesia.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Sambungan Rangka Baja Struktural DWG AutoCAD dibawah ini:

Sambungan Rangka Baja Struktural DWG AutoCAD

Google Drive DOWNLOAD[985.02KB]
Mediafire DOWNLOAD[985.02KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Sambungan Rangka Baja Struktural DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
