Halo rekan-rekan arsitek, engineer sipil, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, maupun mahasiswa teknik yang sedang mengerjakan proyek stadion, arena olahraga, maupun bangunan publik berkapasitas besar. Pada artikel ini saya akan membagikan referensi Detail Struktur Tribun Colosseum dan Stadion DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja, perencanaan struktur, pengembangan shop drawing, maupun koordinasi konstruksi tribun penonton.
Tribun merupakan salah satu elemen utama pada colosseum dan stadion karena berfungsi menampung penonton dalam jumlah besar dengan susunan bertingkat. Oleh karena itu, struktur tribun harus direncanakan dengan memperhatikan beban penonton, konfigurasi tangga, balok, kolom, pelat, sambungan, jalur sirkulasi, serta keselamatan pengguna agar konstruksi mampu bekerja secara aman dan stabil selama masa layanan.
Pengertian Tribun Colosseum dan Stadion
Tribun colosseum dan stadion adalah struktur bertingkat yang dirancang sebagai area tempat duduk penonton untuk menyaksikan pertandingan, pertunjukan, maupun kegiatan berskala besar. Tribun umumnya disusun dengan kemiringan tertentu agar setiap penonton memiliki garis pandang yang baik ke arah arena atau lapangan.
Sistem struktur tribun dapat menggunakan beton bertulang, baja, beton pracetak, atau kombinasi beberapa material sesuai kebutuhan desain. Pada stadion modern, konstruksi tribun juga harus terintegrasi dengan koridor, tangga, akses evakuasi, ruang servis, fasilitas komersial, serta area pendukung lainnya.
Dalam proses perencanaan, gambar Detail Struktur Tribun Colosseum dan Stadion DWG AutoCAD menjadi referensi penting untuk memahami hubungan antara bentuk tribun dan elemen struktur yang menopangnya.
Fungsi Tribun Colosseum dan Stadion
Tribun memiliki beberapa fungsi penting dalam bangunan stadion maupun arena besar, antara lain:
- Menyediakan Tempat Duduk Penonton. Fungsi utama tribun adalah menyediakan area yang aman dan nyaman untuk menampung penonton dalam jumlah besar.
- Memberikan Garis Pandang yang Baik. Susunan bertingkat membantu penonton memperoleh pandangan yang lebih jelas menuju lapangan atau arena.
- Mengatur Sirkulasi Pengunjung. Tribun biasanya terhubung dengan tangga, koridor, ramp, dan akses keluar masuk yang membantu mengatur pergerakan penonton.
- Mendukung Keselamatan Bangunan. Struktur tribun harus dirancang agar mampu menerima beban pengguna, beban dinamis, serta berbagai kondisi pembebanan lainnya.
- Mengintegrasikan Fasilitas Pendukung. Pada stadion modern, bagian bawah tribun sering dimanfaatkan untuk ruang komersial, toilet, ruang teknis, koridor, ruang staf, dan fasilitas pendukung lainnya.
Download Detail Struktur Tribun Colosseum dan Stadion DWG AutoCAD
Bagi rekan-rekan arsitek, engineer struktur, drafter AutoCAD, konsultan konstruksi, kontraktor, maupun mahasiswa teknik, Detail Struktur Tribun Colosseum dan Stadion ini menampilkan konstruksi tribun bertingkat dengan sistem beton bertulang. Gambar memperlihatkan susunan area tempat duduk, elemen penopang, kolom, serta konfigurasi pembesian yang menjadi bagian penting dalam struktur tribun penonton.

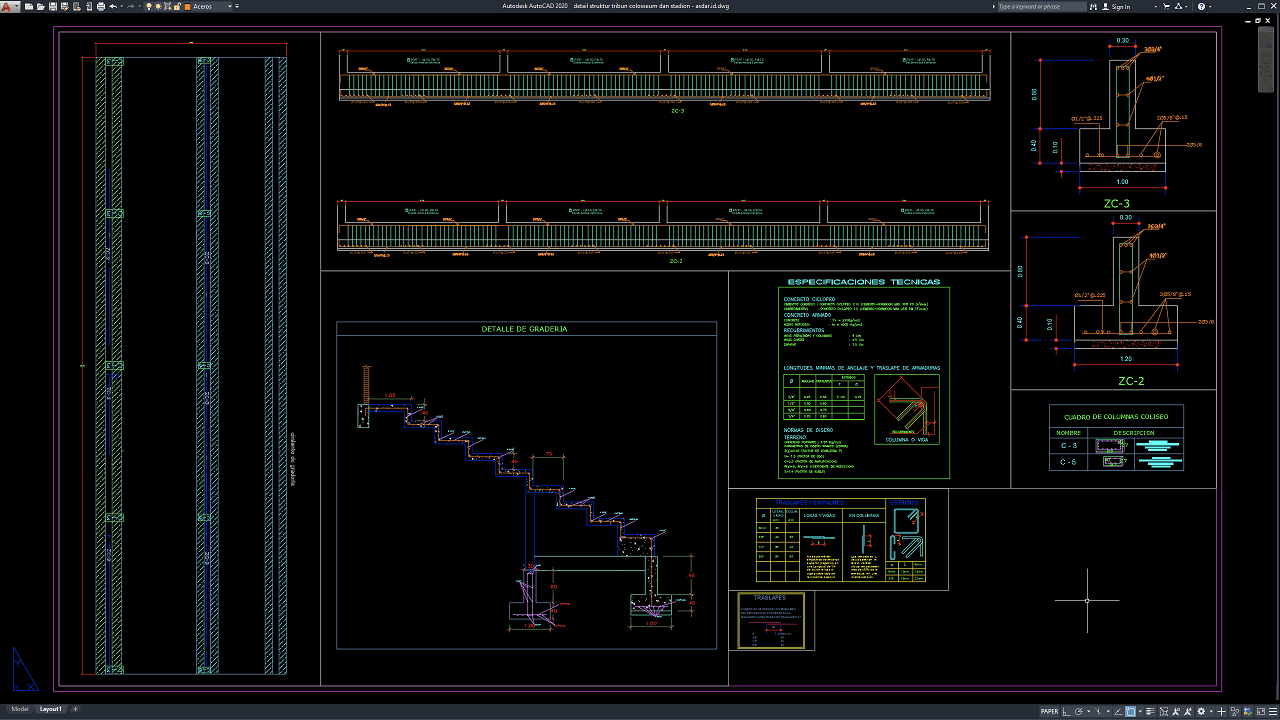

Pada gambar kerja terlihat Detail Graderia, potongan ZC-2 dan ZC-3, detail kolom, detail tulangan memanjang, sengkang, sambungan overlap, serta spesifikasi teknis beton dan baja tulangan. Terdapat pula informasi dimensi, jarak tulangan, panjang penyaluran, dan detail hubungan antara tribun dengan elemen struktur pendukung yang membantu proses pembesian serta pelaksanaan konstruksi.
Detail Struktur Tribun Colosseum dan Stadion DWG AutoCAD dapat digunakan sebagai referensi untuk stadion, colosseum, arena olahraga, gedung pertunjukan, tribun penonton, maupun fasilitas publik berkapasitas besar. Kelengkapan potongan, detail tulangan, kolom, dan spesifikasi struktur membantu proses shop drawing, estimasi kebutuhan material, pekerjaan pembesian, bekisting, pengecoran, hingga pemeriksaan konstruksi agar lebih terarah dan presisi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
