Dalam pembangunan tangki air, reservoir, tangki bahan kimia, tangki pemadam kebakaran, maupun berbagai fasilitas penyimpanan fluida lainnya, keberadaan Detail Penulangan Pondasi Tangki menjadi salah satu bagian paling penting dalam proses perencanaan struktur. Pondasi tidak hanya berfungsi sebagai penopang beban tangki, tetapi juga memastikan seluruh beban mati, beban hidup, tekanan fluida, serta gaya dinamis dapat disalurkan secara aman ke tanah dasar tanpa menimbulkan penurunan yang berlebihan maupun kerusakan struktur.

Bagi engineer sipil, konsultan struktur, drafter AutoCAD, kontraktor, estimator, maupun mahasiswa teknik sipil, memiliki referensi Detail Penulangan Pondasi Tangki DWG AutoCAD akan sangat membantu dalam penyusunan gambar kerja, shop drawing, perhitungan struktur, koordinasi pekerjaan lapangan, hingga proses pelaksanaan konstruksi sesuai standar teknis yang berlaku.

Pengertian Detail Penulangan Pondasi Tangki

Detail Penulangan Pondasi Tangki merupakan gambar teknik yang memperlihatkan susunan tulangan beton bertulang pada pondasi tangki beserta seluruh elemen struktural pendukungnya. Gambar ini menjelaskan bagaimana tulangan utama, tulangan pembagi, dinding beton, pelat dasar, balok pengaku, hingga detail sambungan dirancang agar mampu menahan beban operasional selama umur layanan bangunan.

Dalam file DWG AutoCAD, seluruh informasi tersebut dapat dimodifikasi sesuai kapasitas tangki, dimensi pondasi, jenis tanah, maupun kebutuhan proyek.

Fungsi Detail Penulangan Pondasi Tangki

Gambar detail penulangan pondasi memiliki fungsi yang sangat penting dalam setiap proyek konstruksi.

Beberapa fungsi utamanya antara lain:

• Menentukan konfigurasi tulangan pondasi secara akurat.
• Menampilkan detail pembesian pelat dasar dan dinding beton.
• Menjadi acuan pembuatan shop drawing struktur.
• Mempermudah proses fabrikasi dan pemasangan tulangan.
• Mengurangi kesalahan pekerjaan pembesian di lapangan.
• Menjadi dasar perhitungan volume besi dan beton.
• Mendukung koordinasi antara pekerjaan struktur, arsitektur, dan utilitas.
• Meningkatkan kualitas serta keamanan konstruksi pondasi tangki.

Download Detail Penulangan Pondasi Tangki DWG AutoCAD

Bagi rekan-rekan teknik sipil, engineer struktur, konsultan sumber daya air, perencana pondasi tangki, drafter AutoCAD, kontraktor, maupun mahasiswa teknik yang terbiasa membaca gambar kerja beton bertulang, Detail Penulangan Pondasi Tangki (Tank Foundation Reinforcement Details) ini mungkin terlihat sederhana karena hanya menampilkan denah pondasi melingkar, potongan struktur, konfigurasi tulangan pelat pondasi, ring wall footing, serta beberapa detail sambungan dan penulangan. Namun apabila dicermati lebih lanjut, gambar ini memuat informasi yang sangat penting mengenai sistem pondasi tangki berdiameter besar, mulai dari tata letak concrete pad, tank outline, ring wall footing, detail tulangan atas dan bawah, anchor rod, foundation bolt, leveling plate, drain sump, hingga lapisan well graded sand sebagai alas pondasi. Seluruh informasi tersebut menjadi acuan utama dalam proses analisis struktur, penyusunan shop drawing, fabrikasi besi tulangan, pemasangan anchor bolt, pekerjaan bekisting, hingga pelaksanaan pengecoran di lapangan. Apabila dimensi pondasi, diameter dan jarak tulangan, posisi anchor bolt, elevasi pondasi, maupun detail sambungan tidak direncanakan sesuai standar teknis, maka pondasi dapat mengalami penurunan tidak merata, retak struktural, kegagalan sambungan tangki, bahkan mengurangi stabilitas konstruksi selama masa operasional.

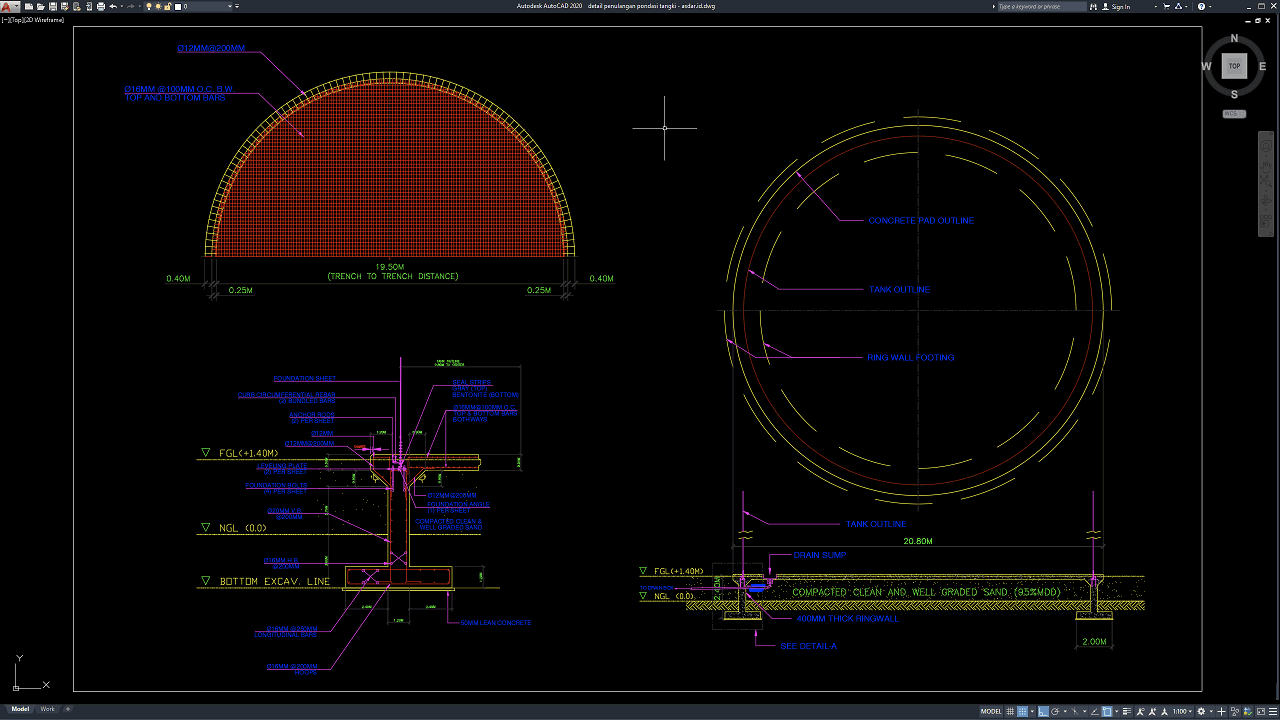

Pada gambar kerja yang ditampilkan terlihat berbagai detail struktur pondasi tangki yang saling melengkapi. Bagian kanan memperlihatkan tank outline, concrete pad outline, serta ring wall footing yang menjadi dasar penempatan tangki silinder dengan diameter sekitar 20,80 meter. Bagian kiri atas menunjukkan denah penulangan pelat pondasi lengkap dengan notasi tulangan Ø16 mm @100 mm O.C. pada lapisan atas dan bawah serta tulangan Ø12 mm @200 mm pada area tertentu. Sementara itu, potongan struktur di bagian kiri bawah menjelaskan konfigurasi pondasi secara vertikal, meliputi anchor rods, foundation bolts, curb reinforcement, seal strips, bentonite bottom, compacted clean and well graded sand, 50 mm lean concrete, hingga detail pembesian pondasi menggunakan tulangan memanjang dan sengkang. Selain itu terdapat pula detail drain sump, elevasi FGL, NGL, garis galian dasar, serta hubungan antara pondasi, dinding cincin, dan pelat beton yang memberikan gambaran menyeluruh mengenai sistem pondasi tangki. Lengkapnya dimensi, notasi teknis, detail pembesian, konfigurasi pondasi, dan sistem penjangkaran menjadikan gambar ini sebagai referensi penting dalam koordinasi pekerjaan struktur, estimasi kebutuhan material, pengendalian mutu, serta pelaksanaan konstruksi sesuai spesifikasi desain.

Detail Penulangan Pondasi Tangki DWG AutoCAD seperti ini sangat dibutuhkan dalam berbagai proyek pembangunan tangki penyimpanan air bersih, reservoir, tangki minyak, tangki bahan kimia, instalasi pengolahan air (IPA), instalasi pengolahan air limbah (IPAL), fasilitas industri, terminal BBM, kawasan energi, pabrik, hingga berbagai proyek infrastruktur utilitas lainnya yang menggunakan tangki baja maupun tangki beton berkapasitas besar. Dengan menggunakan gambar kerja yang lengkap dan akurat, proses detailing pembesian, pemasangan anchor bolt, pekerjaan bekisting, pengecoran beton, hingga pengawasan konstruksi dapat dilakukan secara lebih presisi, efisien, aman, dan sesuai standar teknik. Hasil akhirnya adalah pondasi tangki yang memiliki daya dukung tinggi, mampu menahan beban operasional secara optimal, meminimalkan risiko penurunan diferensial maupun retak struktur, serta memberikan umur layanan yang panjang dengan tingkat keandalan konstruksi yang tinggi.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.

Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Penulangan Pondasi Tangki DWG AutoCAD dibawah ini:

Password rar: www.asdar.id

Download Detail Penulangan Pondasi Tangki DWG AutoCAD merupakan referensi yang sangat penting bagi engineer sipil, konsultan struktur, drafter AutoCAD, kontraktor, estimator, maupun mahasiswa teknik yang terlibat dalam pekerjaan konstruksi tangki dan reservoir. Gambar kerja ini menyajikan informasi lengkap mengenai denah penulangan, potongan struktur, detail pembesian, sambungan beton bertulang, hingga konfigurasi pondasi yang diperlukan untuk menghasilkan struktur yang kuat, aman, dan tahan lama. Dengan menggunakan file DWG yang lengkap dan akurat, proses perencanaan, penyusunan shop drawing, fabrikasi tulangan, pelaksanaan pengecoran, hingga pengawasan konstruksi dapat dilakukan secara lebih presisi, efisien, sesuai standar teknis, serta mampu menghasilkan pondasi tangki yang andal dan memiliki umur layanan yang panjang.
