Halo sobat arsitek dan sipil dimanapun berada, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kali ini saya kembali lagi membagikan referensi Detail Sambungan Baja Format DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun.

Definisi Detail Sambungan Baja

Struktur baja dibuat dari sejumlah pelat/batang baja yang satu sama lainnya disusun/disambung sedemikian rupa. Jadi, penyambungan merupakan salah satu proses penting karena kekuatan sambungan sangat memengaruhi kekuatan, kekokohan, dan keamanan struktur baja. Oleh karena itu, gambar rencana struktur baja harus memuat rincian setiap sambungan dengan jelas.

Secara umum dapat diterapkan tiga alternatif sambungan pada struktur baja, yakni pengelasan, penyambungan dengan paku keling, dan penyambungan dengan baut. Pada artikel ini Asdar Blog akan membagikan referensi gambar detail sambungan baja dengan format autocad kepada teman-teman sekalian.

Download Detail Sambungan Baja Format DWG AutoCAD

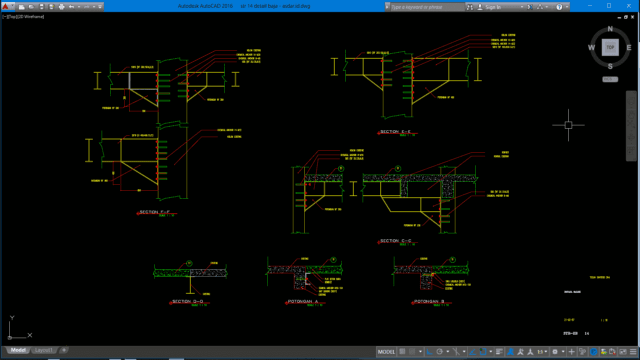

File CAD yang saya bagikan kali ini menyajikan gambar detail sambungan baja terhadap kolom, sambungan tersebut menggunakan sambungan baut. Gambar ini tidaklah lengkap sebab merupakan bahan referensi saja.

Gambar ini bertujuan hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni jurusan SMK Gambar atau civil engineering bidang gambar bangunan.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Detail Sambungan Baja Format DWG AutoCAD dibawah ini:

Detail Sambungan Baja Format DWG AutoCAD

Google Drive DOWNLOAD[291.66KB]
Mediafire DOWNLOAD[291.66KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain. Sumber file: kaulangora.com

Sekian postingan singkat kali ini mengenai Detail Sambungan Baja Format DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
