Halo sobat arsitek dan sipil dimanapun berada, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kali ini saya kembali lagi membagikan referensi Referensi Gambar Honeycomb Format DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun.

Pengertian Honeycomb

Honeycomb atau sering disebut Balok Kastella (castellated beam) adalah balok yang dipakai untuk konstruksi bentang panjang (lebih dari 8 meter), yang berupa 2 profil baja yang disatukan menjadi 1 untuk mendapatkan tinggi profil yang sesuai. Balok kastella disebut juga honey comb beam, karena bentuk lubang segi enamnya yang menyerupai sarang lebah (honey comb). Profil tersebut dilubangi untuk memperkecil berat sendiri profil dan agar sambungan las nya dapat lebih efekti dan efisien.

Besarnya sudut kemiringn θ antara 45′ sampai 70′, sedangkan yang sering dipakai di lapangan adalah 45′ dan 60′. Sudut θ ditentukan dengan memperhitungkan tegangan geser yang terjadi pada bagian garis netral badan sehingga tidak melebihi tegangan ijinnya.

Download Referensi Gambar Honeycomb Format DWG AutoCAD

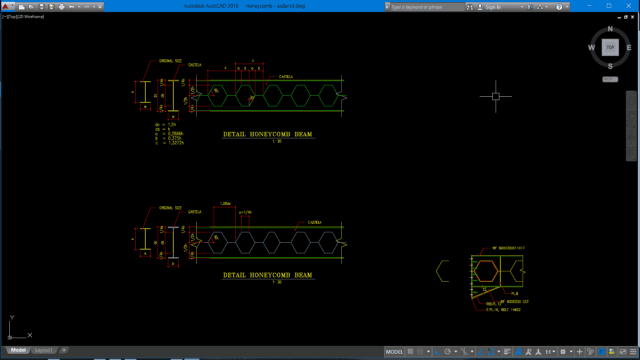

File CAD yang saya bagikan kali ini menyajikan gambar detail dan ukuran dari baja Honeycomb. Gambar ini tidaklah lengkap sebab merupakan bahan referensi saja.

Gambar ini bertujuan hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni jurusan SMK Gambar atau civil engineering bidang gambar bangunan.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Referensi Gambar Honeycomb Format DWG AutoCAD dibawah ini:

Referensi Gambar Honeycomb Format DWG AutoCAD

Google Drive DOWNLOAD[45.10KB]
Mediafire DOWNLOAD[45.10KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Referensi Gambar Honeycomb Format DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
