Halo rekan-rekan teknik sipil, engineer struktur, drafter, kontraktor, konsultan perencana, maupun mahasiswa yang sedang mempelajari detailing penulangan beton bertulang. Pada kesempatan kali ini saya akan membagikan Detail Standar Panjang Penyaluran Tulangan Tarik DWG AutoCAD yang dapat digunakan sebagai referensi dalam proses desain struktur, pemeriksaan shop drawing, detailing penulangan, maupun pelaksanaan konstruksi beton bertulang sesuai ketentuan standar ACI 318M.
Panjang penyaluran tulangan tarik atau development length of tension bars merupakan salah satu aspek penting dalam desain beton bertulang yang berfungsi memastikan gaya tarik pada tulangan dapat ditransfer secara efektif ke dalam beton. Ketentuan panjang penyaluran sangat menentukan kemampuan tulangan dalam mencapai tegangan leleh yang direncanakan tanpa mengalami kegagalan lekatan (bond failure) maupun slip pada daerah penjangkaran.
Pengertian Panjang Penyaluran Tulangan Tarik
Panjang penyaluran (development length) adalah panjang minimum tulangan yang harus tertanam di dalam beton agar tulangan mampu mengembangkan kapasitas tariknya secara penuh sesuai perencanaan struktur.
Dalam standar ACI 318M, panjang penyaluran dipengaruhi oleh berbagai faktor seperti:
- Diameter tulangan.
- Selimut beton.
- Jarak antar tulangan.
- Posisi tulangan atas atau bawah.
- Kekuatan beton.
- Kondisi pengekangan tulangan.
- Keberadaan sengkang atau ties.
Perhitungan panjang penyaluran yang tepat sangat penting untuk menjaga keamanan dan kinerja struktur beton bertulang.
Fungsi Panjang Penyaluran Tulangan
Panjang penyaluran memiliki beberapa fungsi penting, antara lain:
- Menjamin transfer gaya antara beton dan tulangan.
- Mencegah slip atau lepasnya tulangan dari beton.
- Meningkatkan kapasitas tarik elemen struktur.
- Menjamin efektivitas sambungan tulangan.
- Mengurangi risiko retak pada daerah tumpuan dan sambungan.
- Meningkatkan keamanan struktur terhadap beban kerja.
- Memenuhi persyaratan standar desain beton bertulang.
Karena perannya yang sangat penting, seluruh detailing tulangan harus memperhatikan ketentuan development length sesuai standar yang berlaku.
Download Detail Standar Panjang Penyaluran Tulangan Tarik DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar detailing tulangan beton bertulang dan gambar kerja struktur bangunan, detail Standar Panjang Penyaluran Tulangan Tarik (Development Length of Tension Bars Standard) ini mungkin terlihat cukup sederhana karena hanya menampilkan tabel panjang penyaluran tulangan tarik, panjang penyaluran tulangan tekan, serta ketentuan panjang penjangkaran kait standar (hook development length) berdasarkan standar ACI 318M. Namun, bagaimana jika konsultan struktur, drafter, kontraktor, atau tim pelaksana menggunakan gambar tersebut sebagai acuan utama dalam pekerjaan detailing pembesian, penyusunan shop drawing, maupun pelaksanaan konstruksi beton bertulang? Tentu akan sangat berisiko apabila panjang penyaluran tulangan, panjang kait penjangkaran, jarak antar tulangan, ketebalan selimut beton, maupun ketentuan penempatan tulangan tidak direncanakan sesuai standar ACI 318M. Kesalahan pada bagian-bagian tersebut dapat menyebabkan kegagalan lekatan antara beton dan tulangan, terjadinya slip pada daerah penjangkaran, berkurangnya kapasitas struktur dalam menahan gaya tarik, munculnya retak berlebih pada elemen struktur, hingga meningkatnya risiko kerusakan dan biaya perbaikan di masa mendatang.

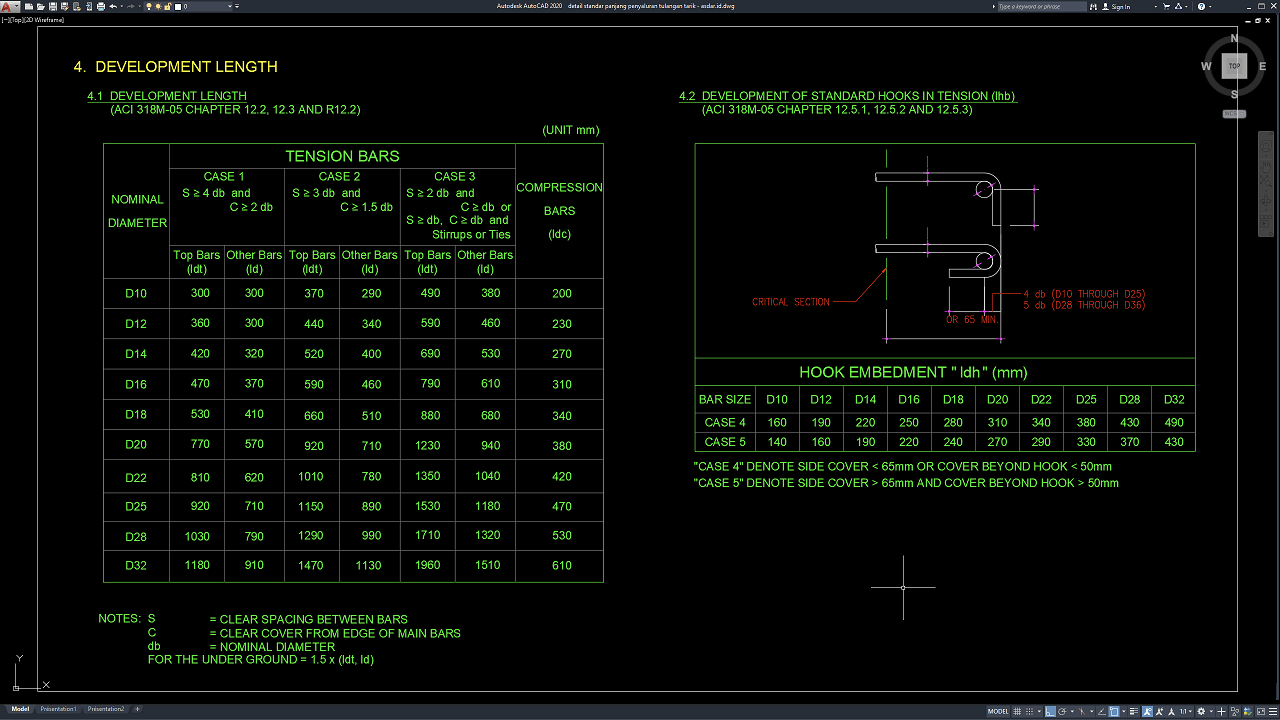

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung proses detailing dan pemasangan tulangan beton secara menyeluruh. Gambar menampilkan tabel Development Length berdasarkan ACI 318M-05 Chapter 12 yang memuat panjang penyaluran minimum untuk tulangan tarik dan tulangan tekan pada berbagai kondisi penempatan tulangan. Selain itu, terdapat pembagian beberapa kategori perhitungan berdasarkan jarak bersih antar tulangan (clear spacing), ketebalan selimut beton (clear cover), serta posisi tulangan atas (top bars) dan tulangan lainnya. Pada bagian sebelah kanan juga ditampilkan detail Development of Standard Hooks in Tension lengkap dengan ilustrasi kait standar, lokasi penampang kritis (critical section), serta tabel panjang penjangkaran kait (hook embedment length) untuk berbagai diameter tulangan. Berbagai dimensi, parameter desain, dan catatan teknis yang ditampilkan menjadi acuan penting dalam proses detailing pembesian, penyusunan shop drawing, pemeriksaan desain struktur, kontrol kualitas pekerjaan tulangan, hingga pengawasan pelaksanaan konstruksi di lapangan agar seluruh sistem penyaluran gaya pada tulangan memenuhi persyaratan standar yang berlaku.
Detail-detail tersebut sangat penting sebagai referensi dalam perencanaan struktur beton bertulang pada gedung bertingkat, rumah tinggal, jembatan, retaining wall, tangki beton, fasilitas industri, bangunan bawah tanah, maupun berbagai proyek infrastruktur sipil lainnya. Dengan gambar kerja yang lengkap dan akurat, proses detailing, fabrikasi, serta pemasangan tulangan dapat dilakukan secara lebih presisi, aman, efisien, dan sesuai dengan ketentuan ACI 318M sehingga menghasilkan struktur beton bertulang yang kuat, stabil, memiliki daya lekat tulangan yang optimal, serta mampu bekerja sesuai umur rencana bangunan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Standar Panjang Penyaluran Tulangan Tarik DWG AutoCAD dibawah ini:
Detail Standar Panjang Penyaluran Tulangan Tarik DWG AutoCAD
| Google Drive | DOWNLOAD[48.44KB] |
| Mediafire | DOWNLOAD[48.44KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Standar Panjang Penyaluran Tulangan Tarik DWG AutoCAD merupakan referensi penting dalam proses desain, detailing, dan pelaksanaan struktur beton bertulang. Dengan penerapan development length yang sesuai standar ACI 318M, tulangan dapat bekerja secara optimal dalam menyalurkan gaya tarik ke beton sehingga struktur menjadi lebih aman, kuat, dan tahan lama. Semoga referensi Detail Standar Panjang Penyaluran Tulangan Tarik DWG AutoCAD ini dapat membantu kebutuhan desain dan pelaksanaan proyek Anda. Jangan lupa bagikan artikel ini kepada rekan-rekan yang membutuhkan referensi gambar AutoCAD struktur beton, detailing penulangan, maupun standar konstruksi beton bertulang. Semoga bermanfaat.
