Bagi engineer sipil, engineer struktur, structural engineer, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil, gambar Detail Dinding Geser Beton Bertulang DWG AutoCAD dapat menjadi referensi untuk memahami konfigurasi dan detail konstruksi shear wall pada bangunan bertingkat. Dinding geser merupakan salah satu elemen struktur vertikal yang dirancang untuk membantu menahan beban lateral serta memberikan kekakuan pada sistem struktur bangunan.
Drawing ini menampilkan beberapa detail reinforced concrete shear wall yang berada pada area core atau lift shaft. Selain memperlihatkan bentuk dinding dan bukaan lift, gambar juga dilengkapi dengan detail tulangan, dimensi, potongan, serta informasi konstruksi yang membantu menjelaskan konfigurasi dinding beton bertulang secara lebih teknis.
Pengertian Dinding Geser Beton Bertulang
Dinding geser beton bertulang atau reinforced concrete shear wall adalah elemen struktur vertikal yang terbuat dari beton bertulang dan dirancang untuk menahan serta menyalurkan gaya lateral yang bekerja pada suatu bangunan atau struktur. Gaya lateral tersebut dapat berasal dari beban angin, gempa, tekanan tanah, maupun gaya horizontal lainnya.
Dinding geser memiliki bentuk menyerupai dinding dengan dimensi panjang dan tinggi yang relatif besar dibandingkan ketebalannya. Di dalamnya terdapat tulangan baja yang berfungsi membantu beton dalam menahan gaya tarik, geser, dan lentur. Dinding geser umumnya digunakan pada bangunan bertingkat, struktur beton, maupun struktur tertentu yang membutuhkan sistem penahan gaya lateral.
Fungsi Dinding Geser Beton Bertulang
Dinding geser beton bertulang berfungsi sebagai elemen utama untuk menahan gaya lateral dan menjaga kestabilan struktur. Dinding ini membantu menahan gaya horizontal akibat gempa, angin, atau beban lateral lainnya, kemudian meneruskannya melalui sistem struktur menuju fondasi.
Selain menahan gaya lateral, dinding geser juga membantu mengurangi pergeseran dan simpangan horizontal pada struktur sehingga deformasi bangunan dapat dikendalikan. Keberadaan dinding geser membuat struktur menjadi lebih kaku dan mampu mempertahankan kestabilannya ketika menerima beban lateral.
Dalam sistem struktur beton bertulang, dinding geser juga dapat bekerja bersama balok, kolom, pelat, dan fondasi untuk membentuk sistem penahan beban yang terintegrasi. Dengan demikian, penggunaan dinding geser dapat meningkatkan kemampuan struktur dalam menghadapi beban lateral serta membantu menjaga keamanan dan stabilitas keseluruhan struktur.
Download Detail Dinding Geser Beton Bertulang DWG AutoCAD
Bagi rekan-rekan engineer sipil, engineer struktur, structural engineer, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil, Detail Dinding Geser Beton Bertulang DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami konfigurasi reinforced concrete shear wall pada area structural core dan lift shaft. Drawing memperlihatkan beberapa detail core dengan susunan dinding, bukaan lift, dimensi, serta detail pembesian yang membantu memahami bagaimana dinding beton bertulang direncanakan dan digambarkan dalam pekerjaan struktur bangunan.

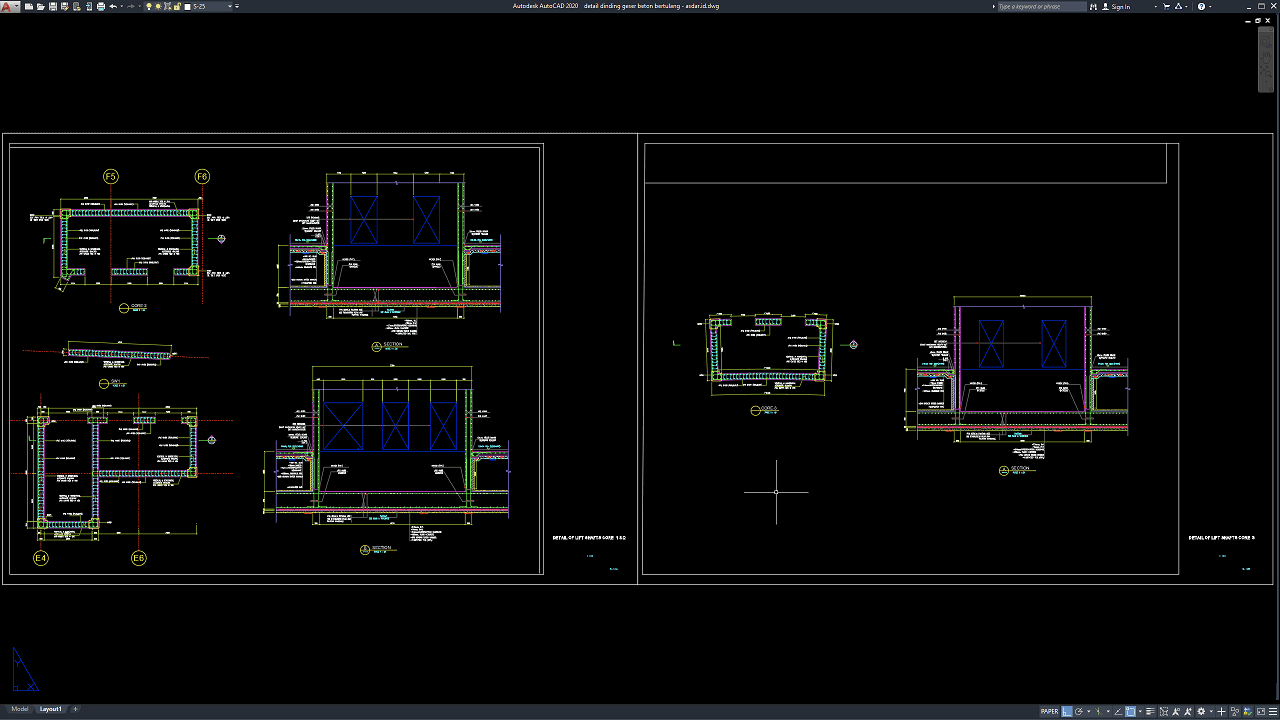

Pada bagian kiri gambar terlihat beberapa detail Core 2 yang disajikan dalam tampilan denah dan penampang. Dinding beton bertulang membentuk ruang inti di sekitar area lift dan dilengkapi dengan keterangan tulangan vertikal dan horizontal, dimensi, serta detail pada bagian sudut dan pertemuan dinding. Beberapa section juga memperlihatkan hubungan antara konfigurasi dinding dengan bukaan lift dan elemen struktur di sekitarnya.
Pada bagian kanan terdapat Detail of Lift Shaft Core 3 yang memperlihatkan konfigurasi dinding geser pada area core dengan dua bukaan lift. Tampilan penampang menunjukkan susunan dinding beton bertulang, detail tulangan, dimensi struktur, serta elemen pendukung pada bagian bawah. Kombinasi tampilan plan dan section memberikan gambaran mengenai geometri shear wall, ketebalan dinding, bukaan lift, posisi reinforcement, dan detail konstruksinya.
File Detail Dinding Geser Beton Bertulang DWG AutoCAD ini dapat digunakan sebagai bahan referensi dan pembelajaran untuk pekerjaan shear wall detailing, reinforced concrete detailing, reinforcement drafting, lift shaft core detailing, structural shop drawing, BIM coordination, quantity takeoff, estimasi kebutuhan tulangan, serta penyusunan gambar kerja struktur bangunan bertingkat.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Dinding Geser Beton Bertulang DWG AutoCAD dibawah ini:
Detail Dinding Geser Beton Bertulang DWG AutoCAD
| Google Drive | DOWNLOAD[262.82KB] |
| Mediafire | DOWNLOAD[262.82KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Dinding Geser Beton Bertulang DWG AutoCAD dapat menjadi referensi bagi berbagai pihak yang membutuhkan contoh gambar kerja shear wall reinforced concrete, terutama pada struktur core dan lift shaft. Drawing mencakup beberapa tampilan detail, section, konfigurasi core, bukaan lift, dimensi, serta susunan tulangan yang memberikan gambaran lebih lengkap mengenai penyajian detail dinding geser beton bertulang.
Format DWG AutoCAD juga memungkinkan gambar digunakan sebagai referensi yang dapat dipelajari dan dikembangkan kembali sesuai kebutuhan pekerjaan struktur beton bertulang, structural drafting, reinforcement detailing, dan konstruksi bangunan bertingkat.
