Halo rekan-rekan engineer mesin, engineer industri, drafter AutoCAD, teknisi, kontraktor, konsultan mekanikal, serta mahasiswa teknik yang sedang mengerjakan proyek manufaktur maupun fasilitas industri. Pada artikel ini saya akan membagikan referensi Detail Tampak dan Potongan Rel Mesin DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja rel atau machine rails untuk mendukung pemasangan dan pengoperasian peralatan mesin.
Dalam instalasi mesin industri, rel mesin menjadi salah satu komponen yang perlu direncanakan dengan tepat karena berkaitan dengan posisi, kestabilan, dan jalur pergerakan peralatan. Kesalahan pada elevasi atau posisi rel dapat mempengaruhi proses pemasangan serta pengoperasian mesin. Oleh karena itu, gambar tampak dan potongan rel mesin dibutuhkan untuk membantu engineer dan drafter memahami konfigurasi konstruksi secara lebih jelas.
Pengertian Rel Mesin
Rel mesin adalah elemen konstruksi yang berfungsi sebagai jalur, dudukan, atau bidang pendukung bagi mesin dan peralatan tertentu. Sistem rel dapat digunakan untuk menopang mesin, mengarahkan pergerakan peralatan, maupun mempertahankan posisi komponen agar tetap berada pada jalur yang telah ditentukan.
Pada fasilitas industri, rel dapat ditemukan pada berbagai jenis peralatan seperti mesin produksi, peralatan pemindah material, sistem handling, mesin workshop, maupun instalasi mekanikal tertentu. Bentuk dan konstruksi rel harus disesuaikan dengan jenis mesin, beban, sistem pergerakan, serta kondisi struktur pendukung.
Fungsi Rel Mesin
Rel mesin memiliki beberapa fungsi penting dalam sistem instalasi mekanikal, antara lain:
- Sebagai Dudukan Mesin. Rel dapat menjadi bagian dari sistem pendukung yang menjaga posisi mesin tetap stabil selama digunakan.
- Menentukan Jalur Pergerakan. Pada mesin yang membutuhkan perpindahan posisi, rel berfungsi sebagai jalur yang mengarahkan gerakan peralatan.
- Menjaga Posisi Peralatan. Konstruksi rel membantu mempertahankan posisi mesin agar sesuai dengan layout dan koordinat yang telah direncanakan.
- Mendukung Proses Instalasi. Detail rel yang lengkap dapat membantu teknisi menentukan posisi pemasangan, elevasi, dan titik sambungan dengan lebih akurat.
- Mempermudah Pemeliharaan. Sistem rel tertentu memungkinkan mesin atau komponen dipindahkan sehingga memberikan akses yang lebih baik ketika dilakukan pemeriksaan dan perawatan.
Download Detail Tampak dan Potongan Rel Mesin DWG AutoCAD

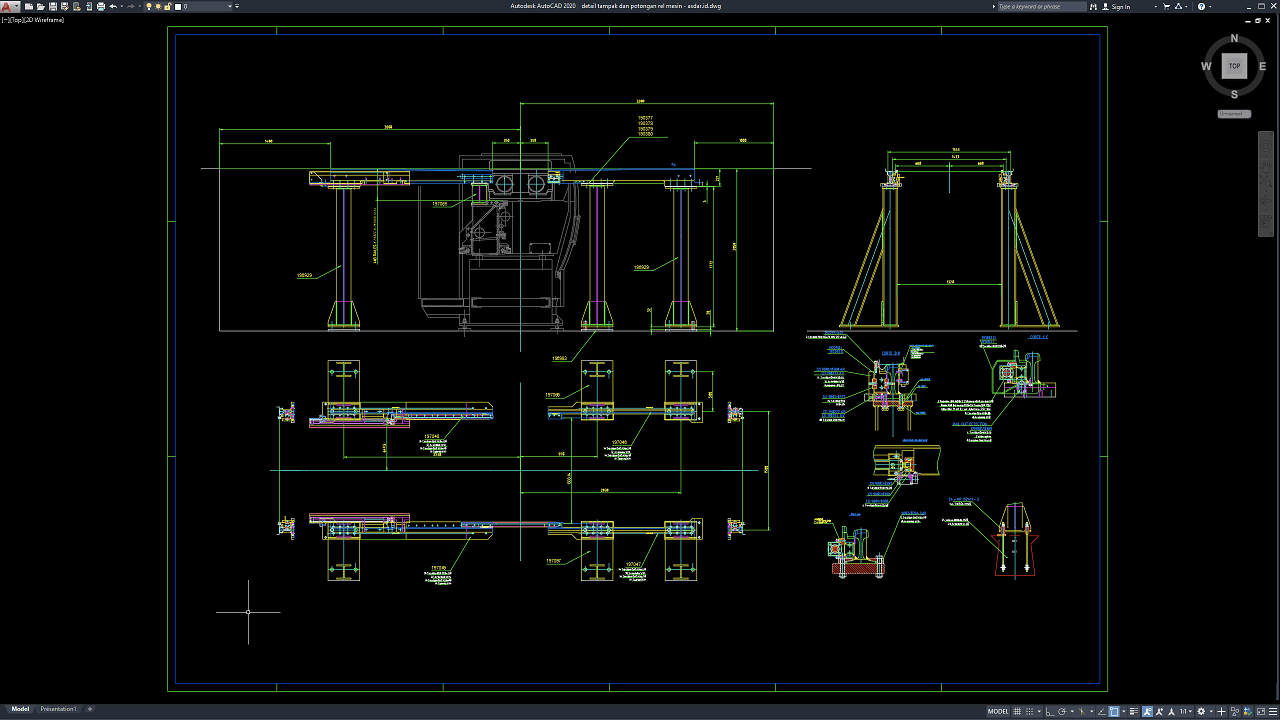

Bagi rekan-rekan engineer mesin, engineer industri, drafter AutoCAD, teknisi, kontraktor, maupun mahasiswa teknik, Detail Tampak dan Potongan Rel Mesin ini menampilkan gambar kerja sistem rel yang digunakan sebagai jalur pergerakan atau penopang peralatan mesin. Gambar memperlihatkan susunan rel, posisi mesin, struktur penyangga, serta dimensi utama untuk memastikan pemasangan sesuai kebutuhan.
Pada gambar kerja terlihat tampak utama, tampak samping, tampak depan, potongan rel, serta beberapa detail sambungan dan dudukan. Terdapat pula informasi dimensi, posisi rail support, pelat dudukan, baut pengikat, serta komponen mekanis yang menghubungkan rel dengan struktur pendukung. Detail tersebut membantu memahami konfigurasi, elevasi, dan metode pemasangan rel secara lebih jelas.
Detail Tampak dan Potongan Rel Mesin DWG AutoCAD seperti ini dapat digunakan sebagai referensi untuk proyek mesin industri, sistem material handling, peralatan produksi, fasilitas manufaktur, maupun pekerjaan mekanikal lainnya. Kelengkapan tampak, potongan, dimensi, dan detail dudukan dapat membantu proses shop drawing, fabrikasi, instalasi rel, hingga pemeriksaan konstruksi agar lebih presisi dan sesuai kebutuhan peralatan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Tampak dan Potongan Rel Mesin DWG AutoCAD dibawah ini:
Detail Tampak dan Potongan Rel Mesin DWG AutoCAD
| Google Drive | DOWNLOAD[874.64KB] |
| Mediafire | DOWNLOAD[874.64KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Tampak dan Potongan Rel Mesin DWG AutoCAD dapat menjadi referensi bagi engineer mesin, engineer industri, drafter, teknisi, kontraktor, konsultan mekanikal, maupun mahasiswa teknik yang membutuhkan contoh gambar kerja machine rails. Detail tampak, elevasi, potongan, dudukan, dan sambungan dapat membantu memahami konstruksi rel serta hubungan antara mesin dan struktur pendukung.
File DWG juga memberikan fleksibilitas karena dapat diedit dan disesuaikan dengan kebutuhan proyek. Gambar tersebut dapat dimanfaatkan sebagai referensi untuk penyusunan shop drawing, fabrikasi, koordinasi desain, estimasi material, hingga pekerjaan instalasi di lapangan.
Namun, gambar CAD referensi tidak boleh langsung dianggap sebagai desain final. Ukuran rel, material, kapasitas beban, elevasi, sistem sambungan, dan struktur pendukung tetap perlu diperiksa oleh engineer yang kompeten serta disesuaikan dengan spesifikasi mesin, kondisi aktual proyek, perhitungan struktur, dan standar teknis yang berlaku. Dengan perencanaan yang tepat, detail rel mesin dapat membantu menghasilkan instalasi yang lebih presisi, aman, dan sesuai kebutuhan operasional.
