Download Gambar Detail Plat Lantai dan Kanopi DWG AutoCAD

3677
0
BERBAGI
Bantu support blog asdar.id agar bisa lebih berkembang lagi untuk membagikan ilmu pengetahuan secara gratis. Caranya yaitu dengan menyisihkan sedikit rejeki anda melalui laman donasi, klik DISINI. Semoga apa yang anda berikan bisa menjadi penolong di Akhirat kelak, Amin Ya Rabbal 'Alamin :-)

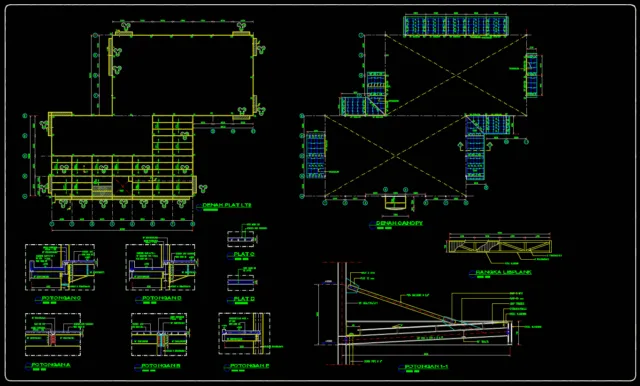

detail plat lantai dan kanopi
detail plat lantai dan kanopi

Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Artikel kali ini saya akan membagikan referensi Gambar Detail Plat Lantai dan Kanopi DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.

Pengertian Plat Lantai dan Kanopi

Plat lantai adalah lantai yang tidak terletak di atas tanah langsung, merupakan lantai tingkat pembatas antara tingkat yang satu dengan tingkat yang lain. Plat lantai didukung oleh balok-balok yang bertumpu pada kolom-kolom bangunan. Ketebalan plat lantai ditentukan oleh:

  • Besar lendutan yang diinginkan
  • Lebar bentangan atau jarak antara balok-balok pendukung
  • Bahan konstruksi dan plat lantai

Plat lantai harus direncanakan: kaku, rata, lurus dan waterpas (mempunyai ketinggian yang sama dan tidak miring), agar terasa nyaman dan enak untuk kaki berpijak. Ketebalan plat lantai ditentukan oleh: beban yang harus didukung, besar lendutan yang diijinkan, lebar bentangan atau jarak antara balok-balok pendukung, bahan konstruksi dari plat lantai.

Pelat beton bertulang merupakan panel-panel beton bertulang yang memungkinkan bertulangan satu atau dua arah, tergantung sistem strukturnya. Jika nilai perbandingan antara panjang dan lebar pelat lebih dari dua, digunakan penulangan satu arah atau one way slab. Dan apabila nilai perbandingan antara panjang dan lebar pelat tidak lebih dari dua, digunakan penulangan dua arah two way slab.

Kanopi adalah sebutan lain dari istilah yang sering digunakan dalam bidang bangunan. Kanopi rumah merupakan rangka dan atap yang biasanya dipasang di beranda depan rumah atau bangunan. Kanopi terdiri atas 2 jenis yaitu: kanopi baja ringan dan kanopi besi hulu.

Download Gambar Detail Plat Lantai dan Kanopi DWG AutoCAD

Sebagai bahan referensi untuk rekan-rekan sekalian, pada artikel ini saya sediakan gambar denah dan potongan plat lantai dan kanopi yang bisa dijadikan acuan untuk menyelesaikan tugas gambar/ proyek mengenai detail penulangan plat.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Gambar Detail Plat Lantai dan Kanopi DWG AutoCAD dibawah ini:

Gambar Detail Plat Lantai dan Kanopi DWG AutoCAD

Google Drive DOWNLOAD[155.05KB]
Mediafire DOWNLOAD[155.05KB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Gambar Detail Plat Lantai dan Kanopi DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
