Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan referensi Gambar Detail Ring Balok dan Atap DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Detail Ring Balok dan Atap
Detail ring balok dan atap adalah bagian dari gambar teknis bangunan yang menggambarkan rincian struktur ring balok dan sistem atap, baik dari segi dimensi, bahan, sambungan, maupun metode konstruksinya. Ring balok adalah elemen struktur horizontal yang biasanya terletak di atas dinding dan berfungsi untuk mengikat seluruh dinding bangunan agar lebih kokoh serta mendistribusikan beban dari atap ke struktur di bawahnya. Sedangkan atap merupakan penutup bagian atas bangunan yang berfungsi melindungi interior dari cuaca serta memberikan nilai estetika.
Detail ring balok mencakup informasi tentang ukuran penampang, jumlah dan posisi tulangan baja, serta sambungan dengan kolom atau dinding. Sementara itu, detail atap mencakup jenis rangka (seperti kayu, baja ringan, atau baja WF), bentuk atap (pelana, limasan, datar, dll), penutup atap (genteng, spandek, sirap, dll), serta sistem sambungan antar elemen rangka.
Melalui gambar detail ini, para pekerja konstruksi dapat memahami secara tepat bagaimana membangun ring balok dan atap sesuai desain struktural, memastikan kekuatan, keamanan, dan keawetan bangunan. Selain itu, detail ini juga sangat penting untuk mendukung efisiensi pembangunan dan mencegah kesalahan teknis di lapangan.
Download Gambar Detail Ring Balok dan Atap DWG AutoCAD
File yang saya bagikan kali ini menyajikan gambar detail ring balok dan atap pada rumah atau kantor. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang arsitektur.

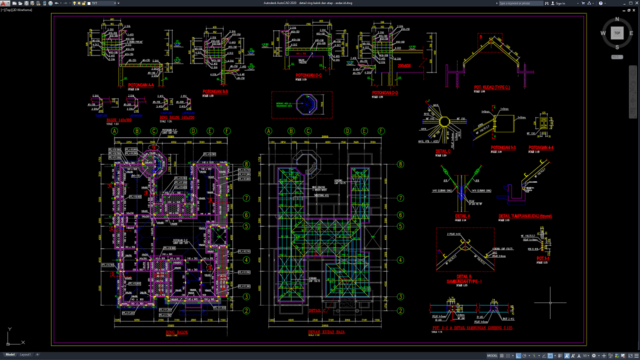

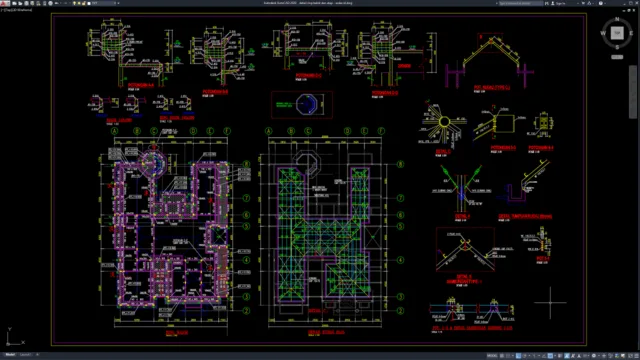

Gambar terdiri dari denah rencana ringbalok, potongan a-a ringbalok, potongan b-b ringbalok, potongan c-c ringbalok, potongan d-d ringbalok, balok 140×300, ring balok 140×200, denah rencana kuda-kuda baja, pot. kuda-kuda (type c), pot. 1-1 kuda-kuda baja, pot. 2-2 & detail sambungan gording c.123, pot. 3-3 kuda-kuda baja, pot. 4-4 kuda-kuda baja, detail a kuda-kuda baja, detail b sambungan type 1, detail c kuda-kuda baja, dan detail tumpuan kuda-kuda (typical). Gambar detail plafond File AutoCAD adalah merupakan salah satu contoh desain gambar yang ada pada umumnya diterapkan pada pekerjaan terkait.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2007, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
