Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan Gambar Jembatan Rangka Baja Bentang 50 Meter DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.

Pengertian Jembatan Rangka Baja

Jembatan Rangka Baja adalah jenis jembatan yang menggunakan struktur rangkaian baja sebagai elemen utama untuk menopang beban. Rangka baja pada jembatan ini terdiri dari elemen-elemen yang tersusun dalam pola segitiga (truss) sehingga mampu memberikan kestabilan, kekuatan, dan efisiensi dalam mendistribusikan beban ke penopang utama seperti abutment atau pilar.

Jembatan rangka baja sering digunakan untuk bentang sedang hingga panjang, terutama pada lokasi dengan hambatan besar seperti sungai lebar, lembah, atau jalur transportasi lainnya.

Ciri-ciri Utama Jembatan Rangka Baja:

1. Struktur Utama: Menggunakan elemen baja yang dirangkai dalam bentuk segitiga (truss) untuk memberikan kekuatan struktural dan efisiensi.
2. Material: Terbuat dari baja berkualitas tinggi yang memiliki kekuatan tarik tinggi dan tahan terhadap deformasi.
3. Desain: (1). Desainnya memanfaatkan prinsip efisiensi mekanik, di mana elemen baja menahan gaya tekan dan tarik secara optimal. (2). Tersedia berbagai tipe truss seperti Pratt truss, Warren truss, Howe truss, dan lainnya, sesuai dengan kebutuhan dan kondisi lokasi.
4. Bentang: Umumnya digunakan untuk bentang sedang hingga panjang, berkisar antara 20 hingga 200 meter atau lebih.
5. Metode Konstruksi: Elemen rangka baja dapat dirakit di lokasi proyek (site assembly) atau dirakit di pabrik kemudian dipasang di lokasi (pre-assembled).

Keunggulan Jembatan Rangka Baja:

• Kekuatan Tinggi: Baja memiliki daya tahan tinggi terhadap beban tarik dan tekan, sehingga cocok untuk jembatan dengan bentang panjang.
• Efisiensi Material: Pola segitiga pada truss mendistribusikan beban secara merata, sehingga mengurangi kebutuhan material tambahan.
• Fleksibilitas Desain: Dapat dirancang untuk menyesuaikan dengan berbagai kondisi medan dan kebutuhan estetika.
• Ringan dan Mudah Dipasang: Baja memungkinkan struktur yang lebih ringan dibandingkan material lain untuk bentang serupa, sehingga mempercepat proses instalasi.
• Durabilitas: Dengan perawatan yang tepat (seperti pengecatan anti-korosi), jembatan ini dapat bertahan lama meskipun dalam kondisi lingkungan yang ekstrem.

Penggunaan Jembatan Rangka Baja:

1. Jembatan Jalan Raya dan Rel Kereta Api: Ideal untuk jalur transportasi yang memerlukan daya tahan tinggi terhadap beban berat dan getaran.
2. Melintasi Hambatan Besar: Digunakan untuk mengatasi hambatan seperti sungai lebar, lembah dalam, atau jalur transportasi lain.
3. Jembatan Gantung dan Kabel Baja: Sering menjadi komponen utama pada jembatan gantung atau kabel untuk bentang sangat panjang.
4. Proyek Infrastruktur di Daerah Sulit: Digunakan di wilayah terpencil atau berbukit, di mana akses dan pemasangan menjadi tantangan.

Download Gambar Jembatan Rangka Baja Bentang 50 Meter DWG AutoCAD

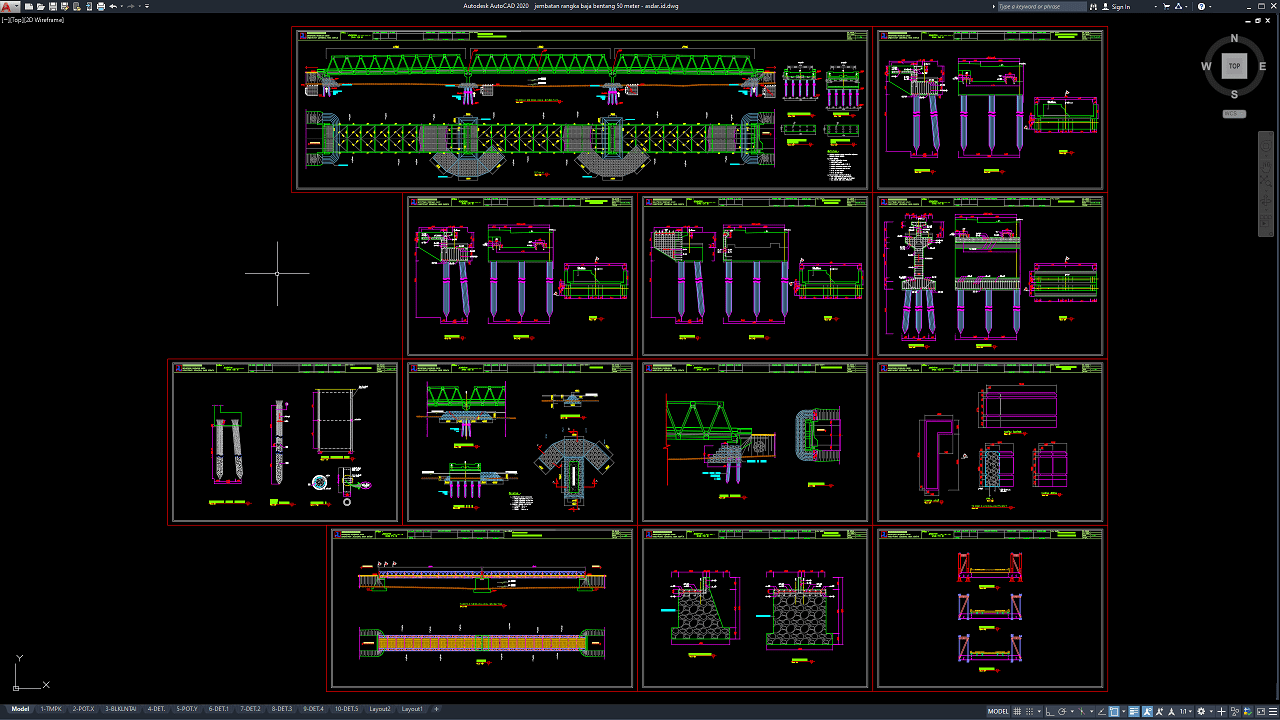

Gambar AutoCAD ini adalah jembatan rangka baja dengan bentang 50 meter yang digunakan untuk penyeberangan maupun penghubung antar wilayah/daerah.  File gambar yang saya bagikan kali ini terdiri dari denah & tampak memanjang, penulangan abutment, penulangan sayap abutment 1 & 2, penulangan pier, detail tiang pancang, detail gabion, gabion arrengement, detail tembok lining abutment, denah & tampak memanjang temporary bridge, abutment & pier temporary bridge, dan potongan temporary bridge. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang teknik sipil dan arsitektur.

Gambar Jembatan Gantung File AutoCAD adalah merupakan salah satu contoh desain gambar yang ada pada umumnya diterapkan pada pekerjaan terkait dan biasa diterapkan di perkotaan dan wilayah diseluruh Indonesia.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Tersedia juga ebook mengenai jembatan rangka baja ini dalam format .pdf barangkali dapat menambah wawasan teman-teman.
