Halo rekan-rekan teknik sipil, kontraktor, konsultan perencana, drafter, mahasiswa teknik, maupun praktisi konstruksi yang sedang mencari referensi gambar detail penulangan beton. Pada kesempatan kali ini saya akan membagikan Detail Batas Jarak Antar Tulangan Beton ACI 318M DWG AutoCAD yang dapat digunakan sebagai referensi dalam proses perencanaan, detailing, maupun pelaksanaan pekerjaan struktur beton bertulang sesuai standar internasional ACI 318M.
Dalam perencanaan struktur beton bertulang, penentuan jarak antar tulangan (reinforcement spacing) merupakan salah satu aspek yang sangat penting. Jarak tulangan yang terlalu rapat dapat menyebabkan kesulitan pengecoran dan pemadatan beton, sedangkan jarak yang terlalu lebar dapat mengurangi efektivitas distribusi gaya dalam elemen struktur. Oleh karena itu, standar ACI 318M memberikan ketentuan khusus mengenai batas minimum jarak bersih antar tulangan agar kualitas konstruksi dan kinerja struktur tetap terjaga.
Gambar DWG yang dibagikan pada artikel ini menampilkan detail standar batas jarak antar tulangan berdasarkan ACI 318M-05 Chapter 7.6, lengkap dengan ilustrasi susunan tulangan, lapisan tulangan, serta tabel persyaratan jarak minimum yang dapat dijadikan acuan dalam pekerjaan desain dan detailing struktur beton.
Pengertian Jarak Antar Tulangan Beton
Jarak antar tulangan beton adalah ruang bersih (clear spacing) yang terdapat di antara batang-batang tulangan dalam suatu elemen struktur beton bertulang. Jarak ini harus direncanakan dengan baik untuk memastikan beton dapat mengalir dan mengisi seluruh rongga bekisting secara sempurna saat proses pengecoran.
Selain itu, jarak antar tulangan juga mempengaruhi kemampuan struktur dalam mentransfer gaya, mengendalikan retak, serta menjamin perlindungan tulangan terhadap korosi dan kerusakan akibat lingkungan.
Fungsi Pengaturan Jarak Tulangan
Penentuan jarak tulangan yang sesuai standar memiliki berbagai fungsi penting, antara lain:
- Memastikan beton dapat dipadatkan dengan baik.
- Menghindari terjadinya honeycomb pada beton.
- Menjamin distribusi gaya yang merata.
- Mengoptimalkan kapasitas struktur beton bertulang.
- Mempermudah proses pemasangan tulangan.
- Mengurangi risiko segregasi beton.
- Meningkatkan kualitas hasil pengecoran.
- Memenuhi ketentuan standar ACI 318M.
Karena itu, detail jarak tulangan menjadi bagian penting dalam setiap gambar kerja struktur beton.
Download Detail Batas Jarak Antar Tulangan Beton ACI 318M DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar detailing tulangan beton bertulang, shop drawing pembesian, maupun gambar kerja struktur beton sesuai standar internasional, detail Batas Jarak Antar Tulangan Beton ACI 318M (Spacing Limits for Reinforcements ACI 318M) ini mungkin terlihat cukup sederhana karena hanya menampilkan ilustrasi susunan tulangan satu lapis dan dua lapis, jarak bersih antar batang tulangan (clear spacing), serta tabel persyaratan minimum jarak tulangan berdasarkan fungsi elemen struktur. Namun, bagaimana jika konsultan struktur, drafter, kontraktor, atau tim pelaksana menggunakan gambar tersebut sebagai acuan utama dalam pekerjaan pembesian balok, kolom, pelat, dinding geser, pondasi, maupun elemen beton bertulang lainnya? Tentu akan sangat berisiko apabila jarak antar tulangan, susunan tulangan berlapis, ruang bebas untuk agregat beton, maupun ketentuan penempatan tulangan tidak direncanakan sesuai standar ACI 318M. Kesalahan pada bagian-bagian tersebut dapat menyebabkan beton tidak terpadatkan dengan sempurna, terjadinya honeycomb, berkurangnya kualitas ikatan antara beton dan tulangan, kesulitan proses pengecoran, penurunan kapasitas struktur, hingga meningkatnya risiko kerusakan dan biaya perbaikan di masa mendatang.

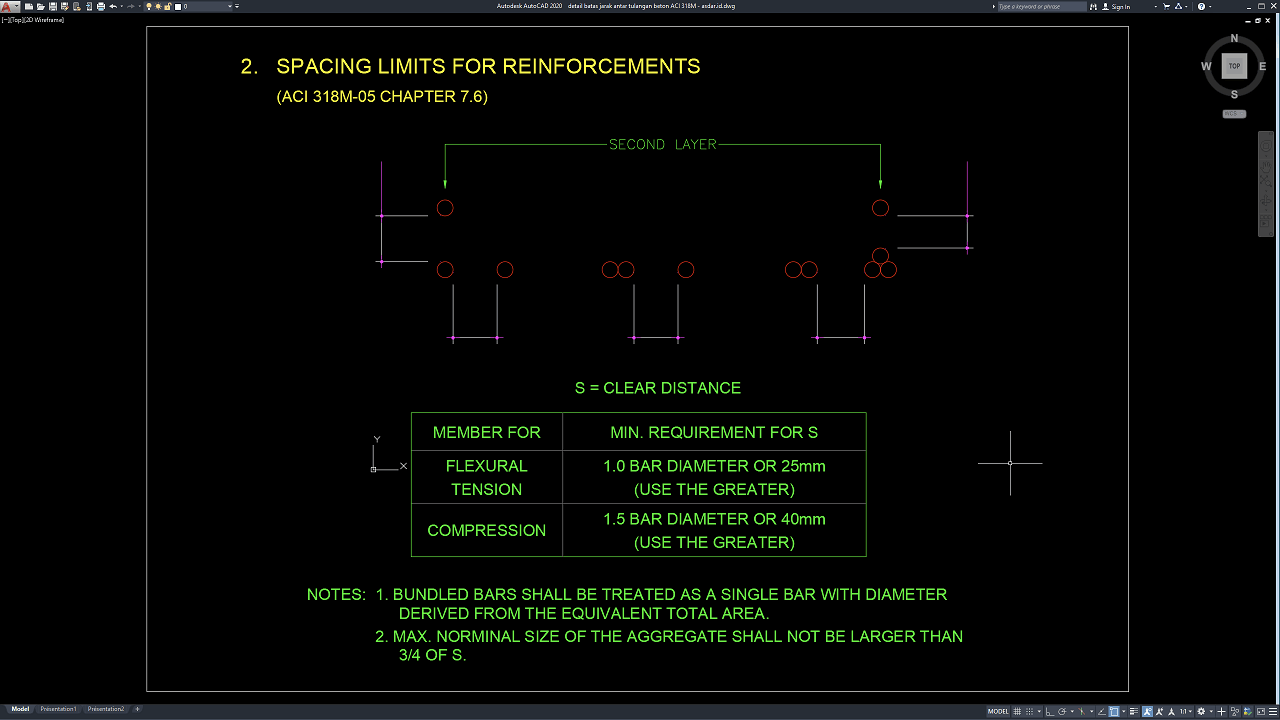

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung proses detailing dan pemasangan tulangan beton secara menyeluruh. Gambar menampilkan ilustrasi clear spacing antar tulangan pada berbagai konfigurasi penempatan, baik untuk tulangan satu lapis maupun dua lapis (second layer), yang menunjukkan jarak minimum yang harus tersedia di antara batang tulangan. Selain itu, terdapat tabel standar yang menjelaskan persyaratan minimum jarak bersih (S) untuk elemen yang bekerja pada kondisi tarik (flexural tension) maupun tekan (compression) sesuai ketentuan ACI 318M-05 Chapter 7.6. Pada gambar juga disajikan beberapa catatan teknis penting mengenai perlakuan terhadap bundled bars (kelompok tulangan), hubungan jarak tulangan dengan ukuran agregat maksimum, serta ketentuan penggunaan diameter ekuivalen pada susunan tulangan tertentu. Detail-detail ini memberikan informasi teknis yang sangat penting dalam proses penyusunan shop drawing, perhitungan kebutuhan tulangan, fabrikasi pembesian, kontrol kualitas pekerjaan beton bertulang, hingga pelaksanaan pengecoran di lapangan agar seluruh elemen struktur memenuhi standar desain yang berlaku.
Detail-detail tersebut sangat penting sebagai referensi dalam perencanaan dan pelaksanaan struktur beton bertulang pada gedung bertingkat, rumah tinggal, jembatan, retaining wall, tangki beton, bangunan industri, maupun berbagai proyek infrastruktur sipil lainnya. Dengan gambar kerja yang lengkap dan akurat, proses pemasangan tulangan dapat dilakukan secara lebih presisi, aman, efisien, serta sesuai dengan standar ACI yang berlaku sehingga menghasilkan struktur beton bertulang yang kuat, tahan lama, mudah dikerjakan saat pengecoran, dan mampu memberikan kinerja struktural yang optimal sepanjang umur layan bangunan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Batas Jarak Antar Tulangan Beton ACI 318M DWG AutoCAD dibawah ini:
Detail Batas Jarak Antar Tulangan Beton ACI 318M DWG AutoCAD
| Google Drive | DOWNLOAD[35.60KB] |
| Mediafire | DOWNLOAD[35.60KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail batas jarak antar tulangan beton berdasarkan ACI 318M merupakan referensi penting dalam proses perencanaan dan detailing struktur beton bertulang. Dengan mengikuti standar yang berlaku, proses pemasangan tulangan dan pengecoran beton dapat berjalan lebih baik sehingga menghasilkan struktur yang aman, kuat, dan memiliki kualitas konstruksi yang tinggi. Semoga referensi Detail Batas Jarak Antar Tulangan Beton ACI 318M DWG AutoCAD ini dapat membantu kebutuhan desain dan pekerjaan struktur Anda. Jangan lupa bagikan artikel ini kepada rekan-rekan teknik sipil, drafter, kontraktor, maupun mahasiswa yang membutuhkan referensi gambar standar penulangan beton sesuai ACI. Semoga bermanfaat.
