Halo rekan-rekan engineer sipil, bridge engineer, structural engineer, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor jembatan, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil. Pada artikel kali ini saya membagikan referensi Detail Penulangan Pelat Pendekat Jembatan Beton Bertulang DWG AutoCAD yang dapat digunakan untuk mempelajari konfigurasi pembesian pada struktur bridge approach slab, termasuk susunan tulangan atas dan bawah, arah penulangan, detail beton bertulang, serta hubungan pelat pendekat dengan struktur jalan dan jembatan.

Dalam pekerjaan konstruksi jembatan, approach slab merupakan salah satu bagian penting yang berfungsi sebagai elemen transisi antara struktur jembatan dan jalan pendekat. Oleh karena itu, detail penulangan pada pelat pendekat perlu dibuat dengan jelas agar posisi, diameter, spacing, arah, dan konfigurasi tulangan dapat dipahami dengan baik oleh engineer maupun pelaksana pekerjaan di lapangan.

Berbeda dengan gambar layout biasa, gambar reinforcement detailing memberikan informasi teknis mengenai susunan baja tulangan yang digunakan pada elemen beton bertulang. Informasi tersebut dapat mencakup diameter tulangan, jarak antar tulangan, arah pemasangan, posisi top reinforcement dan bottom reinforcement, detail tambahan pada area tertentu, concrete cover, dimensi pelat, section reference, serta hubungan pelat pendekat dengan elemen struktur lainnya.

Pengertian Pelat Pendekat Jembatan

Pelat pendekat jembatan atau bridge approach slab adalah elemen pelat beton yang ditempatkan pada area transisi antara struktur jembatan dan jalan pendekat. Elemen ini membantu membentuk transisi yang lebih baik antara bagian jembatan yang relatif kaku dengan struktur perkerasan atau timbunan jalan yang berada di belakang abutment.

Pada konstruksi jembatan, area pertemuan antara abutment dan jalan pendekat dapat mengalami perbedaan respons akibat beban lalu lintas, perubahan kondisi tanah, settlement, maupun perbedaan kekakuan antara struktur jembatan dan jalan. Approach slab digunakan sebagai bagian dari sistem transisi untuk membantu menjaga kontinuitas permukaan jalan menuju struktur jembatan.

Pelat pendekat umumnya dibuat menggunakan beton bertulang dan membutuhkan detail penulangan yang sesuai dengan dimensi, kondisi pembebanan, panjang pelat, serta sistem struktur yang direncanakan. Detail tersebut harus mempertimbangkan konfigurasi tulangan, ketebalan slab, concrete cover, development length, lap splice, dan hubungan dengan elemen struktur lainnya.

Fungsi Pelat Pendekat Jembatan

Pelat pendekat memiliki beberapa fungsi penting dalam sistem konstruksi jembatan. Salah satunya adalah membantu menciptakan zona transisi antara jalan pendekat dan struktur jembatan sehingga perubahan kekakuan dan geometri pada area tersebut dapat ditangani melalui elemen struktur yang direncanakan.

Selain itu, approach slab berfungsi sebagai elemen beton bertulang yang menerima dan meneruskan beban yang bekerja dari permukaan jalan menuju sistem struktur pendukungnya. Beban tersebut dapat berasal dari kendaraan, lapisan perkerasan, berat sendiri pelat, maupun beban lain yang diperhitungkan dalam desain.

Pelat pendekat juga dapat membantu menjaga kontinuitas permukaan jalan pada area di belakang abutment. Dengan detail konstruksi yang tepat, sistem ini dapat mendukung kenyamanan kendaraan saat berpindah dari jalan pendekat menuju deck jembatan.

Dalam pekerjaan konstruksi, detail approach slab juga membantu kontraktor dan tim lapangan memahami dimensi, elevasi, posisi tulangan, serta hubungan antara pelat dengan abutment, backfill, pavement, dan elemen struktur lainnya.

Download Detail Penulangan Pelat Pendekat Jembatan Beton Bertulang DWG AutoCAD

Bagi rekan-rekan engineer sipil, bridge engineer, structural engineer, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor jembatan, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil, Detail Penulangan Pelat Pendekat Jembatan Beton Bertulang DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami konstruksi bridge approach slab serta hubungan antara penulangan pelat dengan abutment back wall, pavement, expansion joint, dan elemen pendukung lainnya. Drawing ini memberikan gambaran yang cukup detail mengenai susunan lapisan pelat, konfigurasi tulangan beton, sambungan, serta komponen konstruksi yang berada pada area transisi antara jalan pendekat dan struktur jembatan.

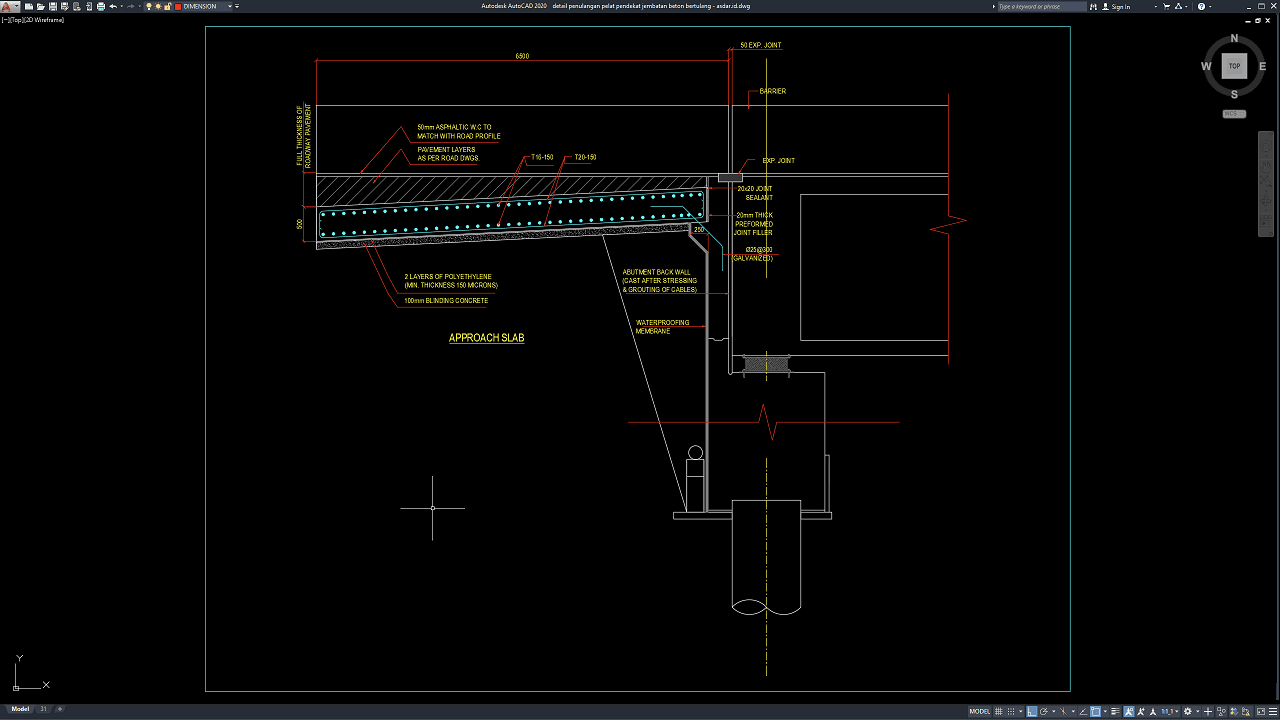

Pada gambar terlihat potongan memanjang approach slab dengan panjang yang ditunjukkan sekitar 6500 mm dan ketebalan pelat sekitar 500 mm. Bagian atas pelat dilengkapi dengan 50 mm asphaltic wearing course yang mengikuti profil jalan, sedangkan di bawahnya terdapat pavement layers sesuai gambar jalan. Struktur beton bertulang ditunjukkan dengan konfigurasi tulangan seperti T16-150 dan T20-150, yang menggambarkan diameter dan spacing tulangan pada bagian approach slab. Detail ini dapat menjadi referensi untuk memahami bagaimana reinforcement ditempatkan di dalam penampang pelat beton bertulang.

Pada bagian bawah approach slab terlihat keterangan mengenai 100 mm blinding concrete serta 2 layers of polyethylene dengan ketebalan minimum yang ditentukan pada drawing. Detail tersebut menunjukkan lapisan pendukung di bawah pelat sebelum terhubung dengan area abutment back wall. Pada sisi sambungan juga terdapat keterangan waterproofing membrane, yang menunjukkan adanya perlindungan terhadap penetrasi air pada area struktur yang berdekatan dengan abutment.

Area pertemuan antara approach slab dan struktur jembatan juga dilengkapi detail 50 EXP. JOINT, 20×20 JOINT SEALANT, 20 mm THICK PREFORMED JOINT FILLER, serta komponen galvanized pada area sambungan. Terdapat pula detail barrier di bagian atas struktur. Informasi tersebut memperlihatkan bahwa drawing tidak hanya berfokus pada pembesian pelat, tetapi juga mendokumentasikan detail konstruksi pada area transisi dan expansion joint.

Secara keseluruhan, gambar ini dapat digunakan sebagai bahan referensi dan pembelajaran untuk memahami bridge approach slab reinforcement detailing, termasuk hubungan antara tulangan T16-150 dan T20-150, ketebalan pelat, lapisan pavement, asphaltic wearing course, blinding concrete, polyethylene layer, waterproofing membrane, expansion joint, dan abutment back wall. File Detail Penulangan Pelat Pendekat Jembatan Beton Bertulang DWG AutoCAD juga relevan untuk pekerjaan structural drafting, bridge reinforcement detailing, reinforcement shop drawing, BIM coordination, quantity takeoff, construction estimation, serta persiapan pekerjaan pembesian dan pengecoran di lapangan.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.

Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Penulangan Pelat Pendekat Jembatan Beton Bertulang DWG AutoCAD dibawah ini:

Password rar: www.asdar.id

Detail Penulangan Pelat Pendekat Jembatan Beton Bertulang DWG AutoCAD merupakan referensi yang bermanfaat untuk mempelajari bagaimana konfigurasi pembesian diterapkan pada struktur bridge approach slab. Drawing dapat memberikan gambaran mengenai susunan top reinforcement, bottom reinforcement, reinforcement direction, spacing, dimensi slab, section detail, serta hubungan pelat pendekat dengan elemen konstruksi jembatan lainnya.

Penggunaan denah dan potongan secara bersamaan membantu pengguna memahami geometri pelat, posisi tulangan, ketebalan beton, concrete cover, detail support, serta hubungan antara reinforcement dan struktur di sekitarnya. File ini juga dapat mendukung proses bridge structural detailing, reinforcement shop drawing, BIM coordination, quantity takeoff, construction estimating, structural drafting, dan persiapan pekerjaan pembesian di lapangan.

Namun, untuk proyek konstruksi aktual, seluruh diameter tulangan, spacing, jumlah bar, slab thickness, development length, lap splice, concrete cover, reinforcement arrangement, concrete strength, serta detail konstruksi lainnya harus ditentukan berdasarkan hasil structural analysis, design calculation, kondisi tanah, beban jembatan, material specification, applicable design standards, dan gambar kerja yang telah disetujui oleh engineer yang berwenang.
