detail potongan sloof, kolom & balok
detail potongan sloof, kolom & balok

Halo sobat arsitek dan sipil dimanapun berada, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Kali ini saya kembali lagi membagikan referensi Detail Potongan Sloof, Kolom, dan Balok DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun.

Pengertian Sloof, Kolom, dan Balok

Sloof adalah struktur bangunan yang terletak di atas pondasi bangunan. Sloof berfungsi mendistribusikan beban dari bangunan atas ke pondasi, sehingga beban yang tersalurkan setiap titik di pondasi tersebar merata. Selain itu sloof juga berfungsi sebagai pengunci dinding dan kolom agar tidak roboh apabila terjadi pergerakan tanah.

Fungsi sloof sangat penting dalam struktur, diantaranya sebagai penahan beban yang ada di atasnya seperti dinding, jendela, kusen untuk di salurkan ke ujung-ujungnya atau ke bagian pondasi sehingga pondasi tidak langsung menerima beban dari atas.

Sloof berfungsi untuk memikul beban dinding, sehingga dinding tersebut “berdiri” pada beton yang kuat, sehingga tidak terjadi penurunan dan pergerakan yang bisa mengakibatkan dinding rumah menjadi retak atau pecah. Mengenai penjelasan kolom yang lebih rinci, silahkan baca artikel Pengertian Sloof: Definisi, Fungsi, Macam-Macam, dan Metode Pelaksanaan Sloof.

Kolom merupakan suatu elemen struktur tekan yang memegang peranan penting dari suatu bangunan, sehingga keruntuhan pada suatu kolom merupakan lokasi kritis yang dapat menyebabkan runtuhnya (collapse) lantai yang bersangkutan dan juga runtuh total (total collapse) seluruh struktur (Sudarmoko, 1996).

Fungsi kolom adalah sebagai penerus beban seluruh bangunan ke pondasi. Bila diumpamakan, kolom itu seperti rangka tubuh manusia yang memastikan sebuah bangunan berdiri. Kolom termasuk struktur utama untuk meneruskan berat bangunan dan beban lain seperti beban hidup (manusia dan barang-barang), serta beban hembusan angin. Mengenai penjelasan kolom yang lebih rinci, silahkan baca artikel Pengertian Kolom: Definisi, Fungsi, Jenis-Jenis, Dasar Perhitungan, Material Penyusun, dan Proses Pekerjaan Kolom.

Balok juga merupakan salah satu pekerjaan beton bertulang. Balok merupakan bagian struktur yang digunakan sebagai dudukan lantai dan pengikat kolom lantai atas. Fungsinya adalah sebagai rangka penguat horizontal bangunan akan beban-beban.

Apabila suatu gelagar balok bentangan sederhana menahan beban yang mengakibatkan timbulnya momen lentur akan terjadi deformasi (regangan) lentur di dalam balok tersebut. Regangan-regangan balok tersebut mengakibatkan timbulnya tegangan yang harus ditahan oleh balok, tegangan tekan di sebelah atas dan tegangan tarik dibagian bawah.

Agar stabilitas terjamin, batang balok sebagai bagian dari sistem yang menahan lentur harus kuat untuk menahan tegangan tekan dan tarik tersebut karena tegangan baja dipasang di daerah tegangan tarik bekerja, di dekat serat terbawah, maka secara teoritis balok disebut sebagai bertulangan baja tarik saja.

Download Detail Potongan Sloof, Kolom, dan Balok DWG AutoCAD

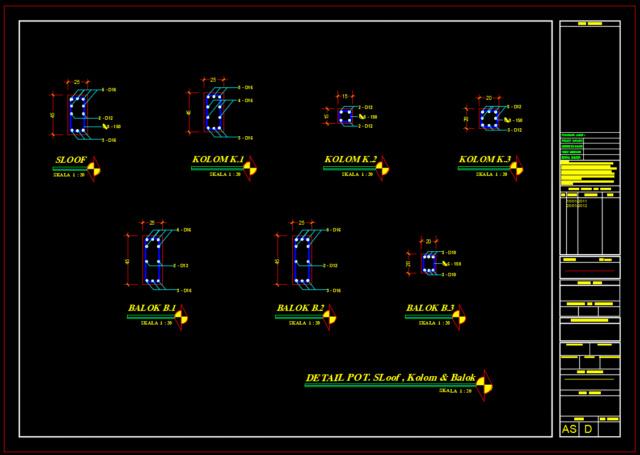

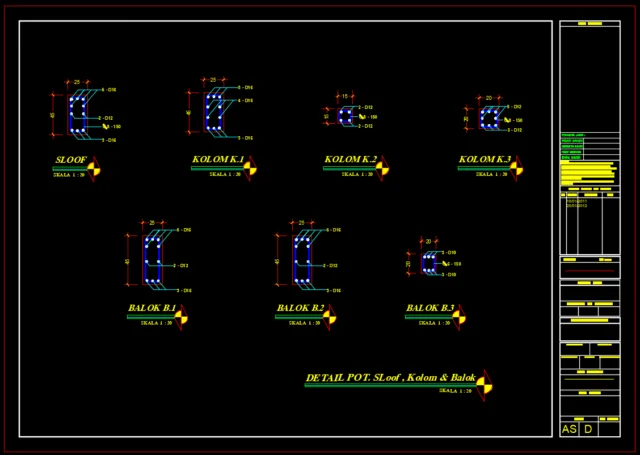

Gambar ini merupakan gambar detail yang digunakan untuk melengkapi gambar kerja pada project-project yang sering dikerjakan dilapangan, namun teman-teman bisa memodifnya sesuka hati untuk sloof, kolom dan balok rumah tinggal ataupun gedung yang kalian inginkan.

Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.

Silahkan didownload Detail Potongan Sloof, Kolom, dan Balok DWG AutoCAD dibawah ini:

Detail Potongan Sloof, Kolom, dan Balok DWG AutoCAD

Google Drive DOWNLOAD[2.77MB]
Mediafire DOWNLOAD[2.77MB]

Password rar: www.asdar.id

Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.

Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.

Sekian postingan singkat kali ini mengenai Detail Potongan Sloof, Kolom, dan Balok DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
