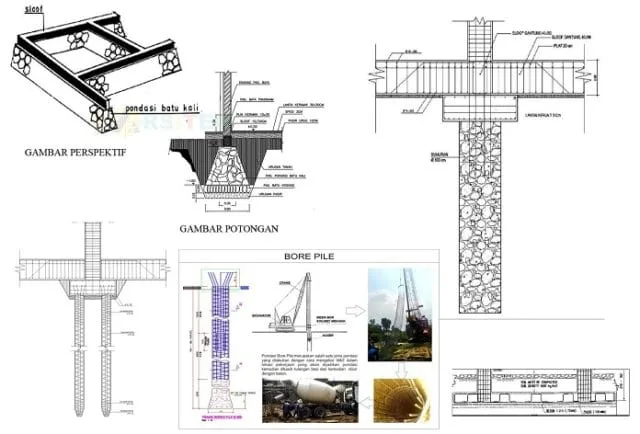

jenis pondasi
jenis pondasi

Pondasi bangunan adalah kontruksi yang paling terpenting pada suatu bangunan. Karena pondasi berfungsi sebagai penahan seluruh beban (hidup dan mati) yang berada di atasnya dan gaya-gaya dari luar. Pondasi merupakan bagian dari struktur yang berfungsi meneruskan beban menuju lapisan tanah pendukung dibawahnya.

Dalam struktur apapun, beban yang terjadi baik yang disebabkan oleh berat sendiri ataupun akibat beban rencana harus disalurkan ke dalam suatu lapisan pendukung dalam hal ini adalah tanah yang ada di bawah struktur tersebut. Beton bertulang adalah material yang paling cocok sebagai pondasi untuk struktur beton bertulang maupun bangunan baja, jembatan, menara, dan struktur lainnya.

Beban dari kolom yang bekerja pada pondasi ini harus disebar ke permukaan tanah yang cukup luas sehingga tanah dapat memikul beban dengan aman. Jika tegangan tekan melebihi tekanan yang diizinkan, maka dapat menggunakan bantuan tiang pancang untuk membantu memikul tegangan tekan pada dinding dan kolom pada struktur.

Pondasi pun memiliki beberapa jenis dengan kelebihan dan kekurangan yang berbeda-beda. Apa sajakah itu? Berikut diuraikan jenis pondasi beserta kelebihan dan kekurangannya.

1. Pondasi Batu Kali

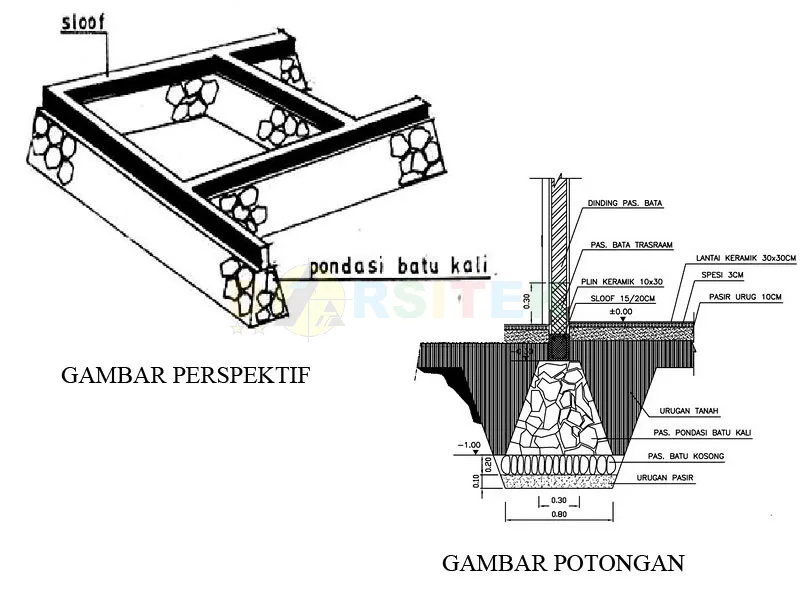

pondasi batu kali atau pondasi menerus
pondasi batu kali atau pondasi menerus

Pondasi ini digunakan pada bangunan sederhana yang kondisi tanah aslinya cukup baik. Biasanya kedalaman pondasi ini antara 60-80 cm. Dengan lebar tapak sama dengan tingginya. Kebutuhan bahan baku untuk pondasi ini adalah:

  • Batu belah (batu kali/ gunung).
  • Pasir pasang.
  • Semen PC (abu-abu).

Baca: Memahami Standar Pondasi Batu Kali Untuk Rumah Tinggal

Kelebihan:

  • Pelaksanaan pondasi mudah.
  • Waktu pengerjaan pondasi cepat.
  • Batu belah mudah didapat, (khususnya pulau jawa).

Kekurangan:

  • Batu belah di daerah tertentu sulit dicari.
  • Membuat pondasi ini memerlukan cost besar (bila sesuai kondisi pertama).
  • Pondasi ini memerlukan biaya lebih mahal jika untuk rumah bertingkat.

2. Pondasi Tapak (Foot Plate)

pondasi tapak
pondasi tapak

Pondasi tapak adalah pondasi yang biasa digunakan untuk bangunan bertingkat atau bangunan di atas tanah lembek. Pondasi ini terbuat dari beton bertulang dan letaknya tepat di bawah kolom/ tiang dan kedalamannya sampai pada tanah keras.
Pondasi tapak ini dapat dikombinasikan dengan pondasi batu belah/ kali.

Pengaplikasiannya juga dapat langsung menggunakan sloof beton dengan dimensi tertentu untuk kepentingan pemasangan dinding. Pondasi ini juga dapat dipersiapkan untuk bangunan di tanah sempit yang akan dikembangkan ke atas. Kebutuhan Bahannya adalah:

  • Batu pecah/ split (2/3).
  • Pasir beton.
  • Semen PC.
  • Besi beton.
  • Papan kayu sebagai bekisting (papan cetakan).

Baca: Tahap dan Proses Membuat Kerangka Besi Pondasi Tapak

Kelebihan:

  • Pondasi ini lebih murah bila dihitung dari sisi biaya.
  • Galian tanah lebih sedikit (hanya pada kolom struktur saja).
  • Untuk bangunan bertingkat penggunaan pondasi foot plate lebih handal daripada pondasi batu belah.

Kekurangan:

  • Harus dipersiapkan bekisting atau cetakan terlebih dulu (persiapan lebih lama).
  • Diperlukan waktu pengerjaan lebih lama (harus menunggu beton kering/ sesuai umur beton).
  • Tidak semua tukang bisa mengerjakannya.
  • Diperlukan pemahaman terhadap ilmu struktur.
  • Pekerjaan rangka besi dibuat dari awal dan harus selesai setelah dilakukan galian tanah.

3. Pondasi Plat Beton Lajur

Pondasi Plat Beton Lajur
Pondasi Plat Beton Lajur

Pondasi pelat beton lajur atau jalur digunakan bila luas penampang yang menggunakan pondasi plat setempat terlalu besar. Karena itu luas penampang tersebut dibagi dengan cara memanjangkan lajur agar tidak terlalu melebar.

Pondasi ini lebih kuat jika dibanding dua jenis pondasi dangkal lainnya. Ini disebabkan seluruhnya terbuat dari beton bertulang. Harganya lebih murah dibandingkan dengan pondasi batu kali untuk bangunan rumah bertingkat.

Ukuran lebar pondasi plat lajur sama dengan lebar bawah pondasi batu kali, yaitu 70-120 cm. Ini disebabkan fungsi pondasi plat lajur adalah menggantikan pondasi batu belah bila batu belah sulit didapat, atau memang sudah ada rencana pengembangan rumah ke atas.

Kelebihan:

  • Pondasi ini lebih murah bila dihitung dari sisi biaya.
  • Galian tanah lebih sedikit karena hanya berada di titik yang terdapat kolom strukturnya.
  • Penggunaannya pada bangunan bertingkat lebih handal dibanding pondasi batu belah, baik sebagai penopang beban vertikal maupun gaya horizontal seperti gempa, angin, ledakan dan lain-lain

Kekurangan:

  • Harus dipersiapkan bekisting atau cetakan terlebih dulu (persiapan lebih lama).
  • Diperlukan waktu pengerjaan lebih lama (harus menunggu beton kering/ sesuai umur beton).
  • Tidak semua tukang bisa mengerjakannya.
  • Diperlukan pemahaman terhadap ilmu struktur.
  • Pekerjaan rangka besi dibuat dari awal dan harus selesai setelah dilakukan galian tanah.

4. Pondasi Sumuran

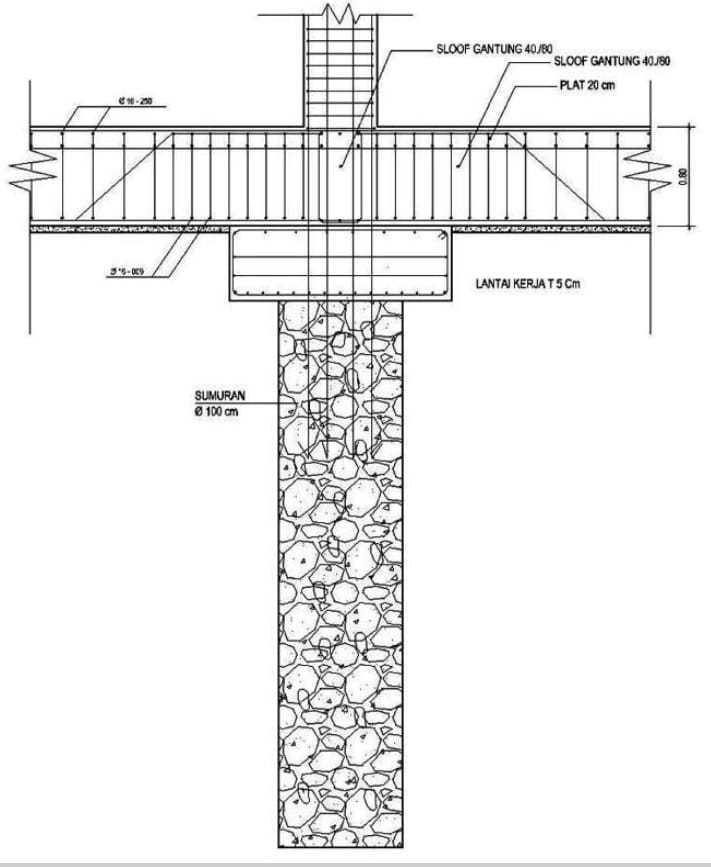

pondasi sumuran
pondasi sumuran

Pondasi sumuran adalah jenis pondasi dalam yang dicor di tempat dengan menggunakan komponen beton dan batu belah sebagai pengisinya. Disebut pondasi sumuran karena pondasi ini dimulai dengan menggali tanah berdiameter 60-80 cm seperti menggali sumur. Kedalaman pondasi ini dapat mencapai 8 meter.

Pada bagian atas pondasi yang mendekati sloof, diberi pembesian untuk mengikat sloof. Pondasi jenis ini digunakan bila lokasi pembangunannya jauh sehingga tidak memungkinkan dilakukan transportasi untuk mengangkut tiang pancang.

Walaupun lokasi pembangunan memungkinkan, pondasi jenis ini jarang digunakan. Selain boros adukan beton, penyebab lainnya adalah sulit dilakukan pengontrolan hasil cor beton di tempat yang dalam.

Kelebihan:

  • Alternatif penggunaan pondasi dalam, jika material batu banyak dan bila tidak dimungkinkan pengangkutan tiang pancang.
  • Tidak diperlukan alat berat.
  • Biayanya lebih murah untuk tempat tertentu.

Kekurangan:

  • Bagian dalam dari hasil pasangan pondasi tidak dapat di kontrol (karena batu dan adukan dilempar/ dituang dari atas).
  • Pemakaian bahan boros.
  • Tidak tahan terhadap gaya horizontal (karena tidak ada tulangan).
  • Untuk tanah lumpur, pondasi ini sangat sulit digunakan karena susah dalam menggalinya.

5. Pondasi Strauss Pile atau Bored Pile

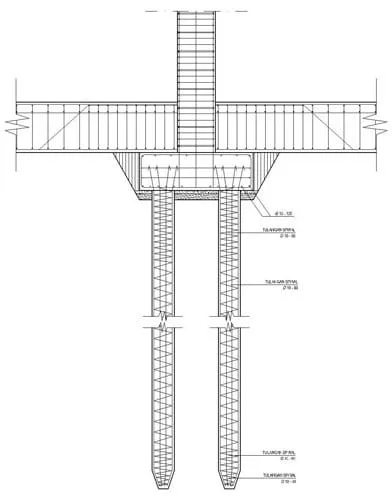

strauss pile
strauss pile

Pondasi strauss pile ini termasuk kategori pondasi dangkal. Pondasi jenis ini biasanya digunakan pada bangunan yang bebannya tidak terlalu berat, misalnya untuk rumah tinggal atau bangunan lain yang memiliki bentang antar kolom tidak panjang.

Cara kerja pemasangan pondasi ini adalah dengan mengebor tanah berdiameter sesuai perhitungan struktur diameter pondasi. Setelah itu digunakan cassing dari pipa PVC yang di cor sambil diangkat cassing-nya. Cassing digunakan pada tanah lembek dan berair. Jika tanah keras dan tidak berair, pondasi dapat langsung di cor tanpa cassing.

Kedalaman pondasi ini dapat mencapai 5 meter dengan mengunakan besi tulangan sepanjang dalamnya pondasi. Biasanya ukuran pondasi yang sering dipakai adalah diameter 20 cm, 30 cm, dan 40 cm, sesuai dengan tersedianya mata bor. Seperti layaknya pondasi tiang, maka pondasi strauss ini ditumpu pada dudukan beton (pile cap). Fungsi dudukan beton adalah mengikatkan tulangan pondasi pada kolom dan sloof. Selain itu fungsinya adalah untuk transfer tekanan beban di atasnya.

Baca: Contoh Perhitungan Biaya Pekerjaan Pondasi Bored Pile

Untuk pondasi bored pile, system kerjanya hampir sama dengan pondasi strauss pile. Perbedaannya hanya terletak pada peralatan bor, peralatan cor, dan system cassing yang menggunakan teknologi lebih modern. Pondasi ini digunakan untuk jenis pondasi dalam dan di atas 2 lantai.

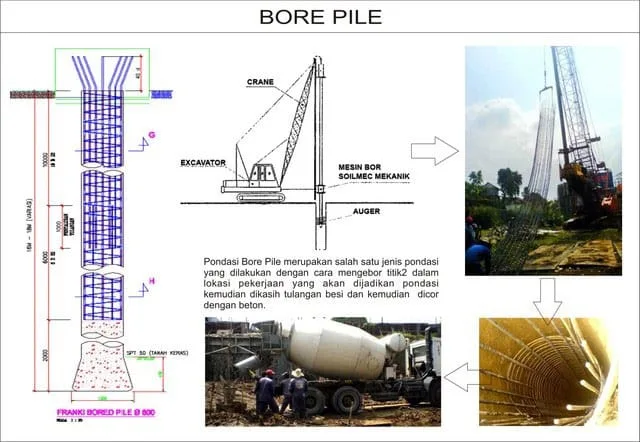

bored pile
bored pile

Kelebihan:

  • Volume betonnya sedikit.
  • Biayanya relative murah.
  • Ujung pondasi bisa bertumpu pada tanah keras.

Kekurangan:

  • Diperlukan peralatan bor.
  • Pelaksanaan pemasangannya relative agak susah.
  • Pelaksanaan yang kurang bagus dapat menyebabkan pondasi keropos, karena unsur semen larut oleh air tanah.

6. Pondasi Tiang Pancang

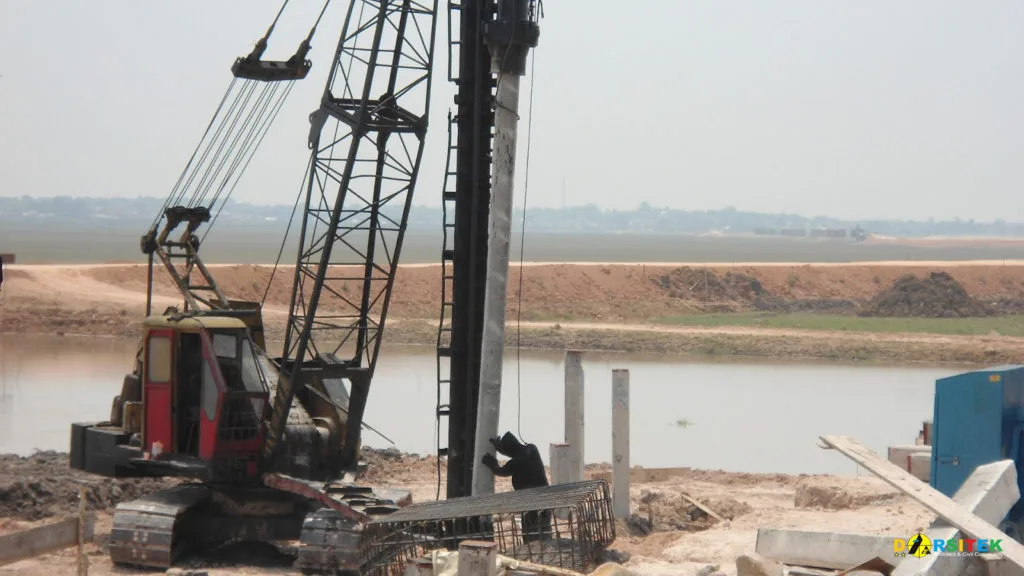

pondasi tiang pancang
pondasi tiang pancang

Pondasi tiang pancang adalah suatu konstruksi pondasi yang mampu menahan gaya orthogonal ke sumbu tiang dengan jalan menyerap lenturan. Pondasi tiang pancang dibuat menjadi satu kesatuan yang monolit dengan menyatukan pangkal tiang pancang yang terdapat di bawah konstruksi dengan tumpuan pondasi.

Pelaksanaan pekerjaan pemancangan menggunakan diesel hammer. Sistem kerja diesel Hammer adalah dengan pemukulan sehingga dapat menimbulkan suara keras dan getaran pada daerah sekitar. Itulah sebabnya cara pemancangan pondasi ini menjadi permasalahan tersendiri pada lingkungan sekitar.

Permasalahan lain adalah cara membawa diesel hammer kelokasi pemancangan harus menggunakan truk tronton yang memiliki crane. Crane berfungsi untuk menaikkan dan menurunkan. Namun saat ini sudah ada alat pancang yang menggunakan system hidraulik hammer dengan berat 3-7 ton.

Pekerjaan pemukulan tiang pancang dihentikan dan dianggap telah mencapai tanah keras jika pada 10 kali pukulan terakhir, tiang pancang masuk ke tanah tidak lebih dari 2 cm.

Baca: Definisi Pondasi Tiang Pancang (Pile Cap Foundation)

Kelebihan:

  • Karena dibuat dengan system pabrikasi, maka mutu beton terjamin.
  • Bisa mencapai daya dukung tanah yang paling keras.
  • Daya dukung tidak hanya dari ujung tiang, tetapi juga lekatan pada sekeliling tiang.
  • Pada penggunaan tiang kelompok atau grup (satu beban tiang ditahan oleh dua atau lebih tiang), daya dukungnya sangat kuat.
  • Harga relative murah bila dibanding pondasi sumuran.

Kekurangan:

  • Untuk daerah proyek yang masuk gang kecil, sulit dikerjakan karena faktor angkutan.
  • Sistem ini baru ada di daerah kota dan sekitarnya.
  • Untuk daerah dan penggunaan volumenya sedikit, harganya jauh lebih mahal.
  • Proses pemancangan menimbulkan getaran dan kebisingan.

Sekian postingan kali ini mengenai Jenis-Jenis Pondasi, semoga bisa bermanfaat untuk ilmu pengetahuan. Jangan lupa share artikel ini ke sosial media agar yang lain dapat membacanya juga. Untuk mengikuti perbaruan konten blog ini, silahkan berlangganan melalui notifikasi yang muncul saat mengakses blog ini.
