Dalam pembangunan infrastruktur transportasi, penampang melintang perkerasan jalan (Roadwork Cross Section Pavement) merupakan salah satu gambar kerja yang sangat penting karena menunjukkan susunan setiap lapisan konstruksi jalan secara vertikal. Melalui gambar ini, engineer dapat mengetahui ketebalan lapisan perkerasan, dimensi badan jalan, kemiringan melintang (cross slope), bahu jalan, saluran drainase, hingga elevasi tanah dasar. Oleh karena itu, Detail Penampang Melintang Perkerasan Jalan DWG AutoCAD menjadi referensi yang sangat dibutuhkan dalam proses perencanaan, pelaksanaan konstruksi, maupun pengawasan pekerjaan jalan.
Bagi engineer sipil, konsultan jalan raya, perencana transportasi, drafter AutoCAD, kontraktor, pengawas proyek, maupun mahasiswa teknik sipil, memiliki referensi Download Detail Penampang Melintang Perkerasan Jalan DWG AutoCAD akan membantu mempercepat penyusunan shop drawing, perhitungan volume pekerjaan, estimasi material, serta koordinasi antar disiplin selama proses pembangunan jalan berlangsung.
Pengertian Penampang Melintang Perkerasan Jalan
Penampang melintang perkerasan jalan adalah gambar teknik yang memperlihatkan kondisi jalan jika dipotong secara tegak lurus terhadap sumbu jalan. Gambar ini menjelaskan susunan seluruh lapisan konstruksi mulai dari permukaan perkerasan hingga tanah dasar (subgrade), lengkap dengan ukuran, elevasi, kemiringan, dan posisi setiap elemen pendukung.
Dalam proyek jalan raya, gambar penampang melintang digunakan sebagai acuan utama untuk memastikan bahwa seluruh pekerjaan konstruksi sesuai dengan spesifikasi desain, standar teknis, serta ketentuan geometrik jalan yang berlaku.
Fungsi Detail Penampang Melintang Perkerasan Jalan
Detail penampang melintang memiliki berbagai fungsi penting dalam proses pembangunan jalan, di antaranya:
- Menunjukkan susunan lapisan perkerasan secara lengkap.
- Menampilkan ketebalan setiap lapisan konstruksi.
- Menjelaskan dimensi badan jalan dan bahu jalan.
- Menentukan kemiringan melintang (cross slope).
- Memperlihatkan posisi saluran drainase.
- Menjadi acuan pekerjaan galian dan timbunan.
- Mempermudah estimasi volume material.
- Mendukung penyusunan shop drawing.
- Mengurangi risiko kesalahan pelaksanaan di lapangan.
- Memastikan konstruksi sesuai standar desain jalan.
Download Detail Penampang Melintang Perkerasan Jalan DWG AutoCAD
Bagi rekan-rekan teknik sipil, engineer jalan raya, konsultan transportasi, perencana perkerasan jalan, drafter AutoCAD, kontraktor, maupun mahasiswa teknik yang terbiasa membaca gambar kerja konstruksi jalan, Detail Penampang Melintang Perkerasan Jalan (Roadwork Cross Section Pavement Details) ini mungkin sekilas hanya terlihat sebagai kumpulan potongan melintang dan detail lapisan perkerasan. Namun apabila diamati lebih teliti, gambar ini memuat informasi teknis yang sangat penting mengenai susunan lapisan AC Wearing Course (ACWC), AC Binder Course (ACBC), crushed aggregate road base, subbase, subgrade, kemiringan melintang (crossfall), bahu jalan, detail penyambungan antara perkerasan baru dan perkerasan eksisting, serta detail trotoar dan kerb. Seluruh informasi tersebut menjadi acuan utama dalam proses penyusunan shop drawing, pekerjaan galian dan timbunan, pemasangan material agregat, penghamparan lapisan aspal, hingga pengawasan mutu konstruksi di lapangan. Apabila ketebalan setiap lapisan, nilai CBR tanah dasar, kemiringan permukaan jalan, maupun metode penyambungan dengan perkerasan lama tidak direncanakan sesuai standar teknis, maka dapat menyebabkan penurunan umur layanan perkerasan, retak dini, deformasi, genangan air, hingga meningkatnya biaya pemeliharaan jalan.

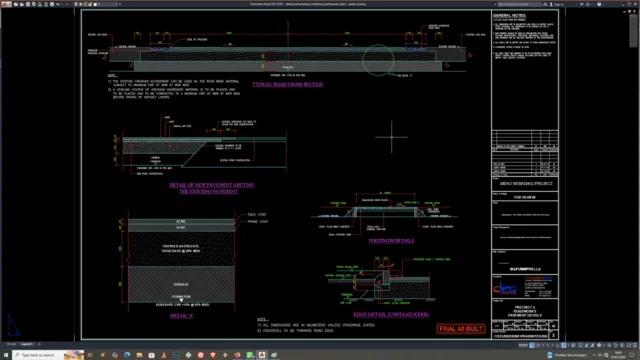

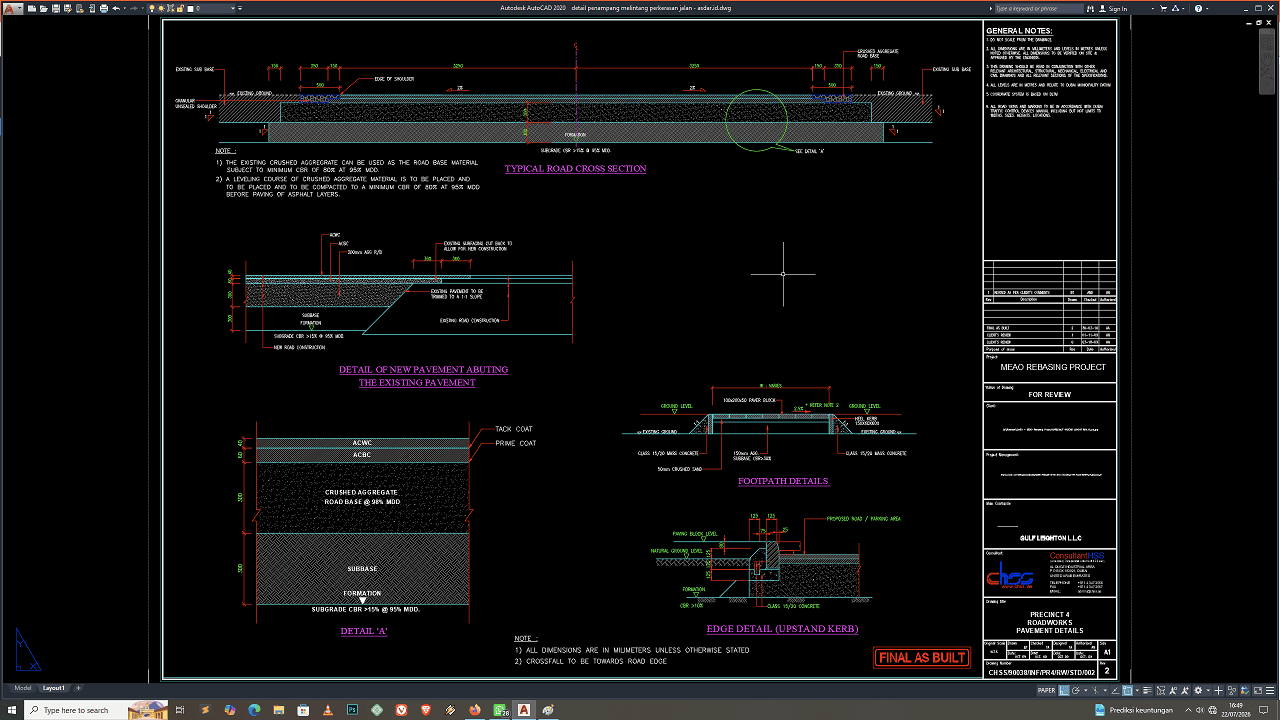

Pada gambar kerja yang ditampilkan terlihat beberapa detail konstruksi yang saling melengkapi, antara lain Typical Road Cross Section, Detail of New Pavement Abutting the Existing Pavement, Detail “A”, Footpath Details, serta Edge Detail (Upstand Kerb). Penampang utama memperlihatkan lebar badan jalan, posisi bahu jalan, arah kemiringan permukaan, serta susunan lapisan perkerasan mulai dari lapisan aspal hingga tanah dasar. Detail penyambungan menjelaskan metode transisi antara konstruksi jalan baru dengan perkerasan eksisting agar sambungan tetap stabil dan mampu menahan beban lalu lintas. Selain itu ditampilkan pula detail trotoar lengkap dengan paving block, lapisan pasir, beton massa, serta kerb beton sebagai pembatas antara area pejalan kaki dan badan jalan. Gambar juga dilengkapi berbagai dimensi, elevasi, notasi teknis, serta catatan umum yang menjadi referensi penting dalam koordinasi pekerjaan sipil, pengendalian mutu material, dan pelaksanaan konstruksi sesuai spesifikasi proyek.
Detail Penampang Melintang Perkerasan Jalan DWG AutoCAD seperti ini sangat dibutuhkan dalam berbagai proyek pembangunan maupun peningkatan jalan nasional, jalan tol, jalan provinsi, jalan kabupaten, jalan perkotaan, kawasan industri, kawasan pergudangan, kawasan perumahan, area parkir, akses bandara, pelabuhan, hingga berbagai proyek infrastruktur transportasi lainnya. Dengan menggunakan gambar kerja yang lengkap dan akurat, proses perencanaan geometri jalan, penyusunan shop drawing, pekerjaan perkerasan, pembangunan trotoar, pemasangan kerb, hingga pengawasan konstruksi dapat dilakukan secara lebih presisi, efisien, aman, dan sesuai standar teknis. Hasil akhirnya adalah struktur perkerasan jalan yang memiliki daya dukung tinggi, permukaan yang nyaman dilalui kendaraan, sistem drainase yang lebih baik, serta umur layanan yang lebih panjang dengan kebutuhan pemeliharaan yang lebih rendah.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Penampang Melintang Perkerasan Jalan DWG AutoCAD dibawah ini:
Detail Penampang Melintang Perkerasan Jalan DWG AutoCAD
| Google Drive | DOWNLOAD[83.20KB] |
| Mediafire | DOWNLOAD[83.20KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Download Detail Penampang Melintang Perkerasan Jalan DWG AutoCAD merupakan referensi yang sangat penting bagi engineer sipil, konsultan jalan raya, drafter AutoCAD, kontraktor, pengawas proyek, maupun mahasiswa teknik sipil yang terlibat dalam pembangunan infrastruktur jalan. Gambar kerja ini menyajikan informasi lengkap mengenai susunan lapisan perkerasan, dimensi badan jalan, kemiringan melintang, sistem drainase, serta berbagai elemen pendukung yang diperlukan dalam proses perencanaan dan pelaksanaan konstruksi. Dengan menggunakan file DWG yang lengkap dan akurat, penyusunan shop drawing, perhitungan volume pekerjaan, estimasi material, pekerjaan konstruksi, hingga pengawasan lapangan dapat dilakukan secara lebih presisi, efisien, aman, dan sesuai standar teknis sehingga menghasilkan struktur perkerasan jalan yang kuat, tahan lama, mudah dipelihara, serta mampu memberikan kenyamanan dan keselamatan bagi seluruh pengguna jalan.
