Halo rekan-rekan arsitek, drafter, kontraktor, mahasiswa teknik sipil, dan praktisi konstruksi. Pada kesempatan kali ini saya akan membagikan referensi Detail Perawatan Atap Bangunan DWG AutoCAD yang dapat digunakan sebagai acuan dalam perencanaan maupun pelaksanaan proyek bangunan modern. Detail ini sangat penting karena menunjukkan bagaimana area atap dirancang agar aman diakses untuk kegiatan inspeksi, perawatan, dan pemeliharaan berbagai fasilitas bangunan yang berada di atas atap.
Pada bangunan komersial, gedung perkantoran, hotel, rumah sakit, maupun pusat perbelanjaan, area atap sering digunakan sebagai lokasi penempatan berbagai peralatan mekanikal dan elektrikal seperti AHU, cooling tower, tangki air, panel surya, sistem ventilasi, hingga jaringan utilitas lainnya. Oleh karena itu, diperlukan detail konstruksi yang baik agar aktivitas perawatan dapat dilakukan secara aman tanpa merusak lapisan waterproofing maupun struktur atap.
Pengertian Detail Perawatan Atap Bangunan
Detail perawatan atap bangunan merupakan gambar kerja yang menjelaskan berbagai elemen konstruksi yang mendukung akses dan aktivitas pemeliharaan pada area atap. Gambar ini biasanya menampilkan jalur akses teknisi, platform perawatan, pelindung waterproofing, elevasi atap, detail drainase, pagar pengaman, serta berbagai komponen pendukung lainnya.
Gambar seperti ini banyak digunakan pada proyek gedung bertingkat, pusat perbelanjaan, hotel, apartemen, fasilitas industri, rumah sakit, kampus, dan berbagai bangunan modern yang memiliki area rooftop aktif.
Fungsi Detail Perawatan Atap dalam Proyek
Keberadaan gambar detail perawatan atap sangat membantu dalam memastikan area rooftop dapat digunakan secara aman dan efisien selama masa operasional bangunan.
Beberapa fungsi utama detail ini antara lain:
- Menyediakan jalur akses yang aman bagi teknisi.
- Melindungi lapisan waterproofing dari kerusakan akibat aktivitas perawatan.
- Mempermudah inspeksi rutin fasilitas rooftop.
- Mengurangi risiko kecelakaan kerja pada area atap.
- Mendukung pemeliharaan peralatan mekanikal dan elektrikal.
- Menjadi pedoman pelaksanaan konstruksi dan operasional gedung.
Dengan detail yang lengkap, proses pemeliharaan bangunan dapat dilakukan secara lebih efektif tanpa mengganggu fungsi utama bangunan.
Download Detail Perawatan Atap Bangunan DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar detail atap dan gambar kerja arsitektur bangunan, detail perawatan atap (roof care roofing system) ini mungkin terlihat cukup sederhana. Namun, bagaimana jika kontraktor atau pelaksana proyek menggunakan gambar tersebut sebagai acuan utama dalam pekerjaan waterproofing dan pemeliharaan atap bangunan? Tentu akan sangat berisiko apabila detail lapisan waterproofing, sistem drainase atap, penetrasi pipa, sambungan parapet, maupun dudukan peralatan mekanikal tidak direncanakan dengan benar. Kesalahan pada bagian-bagian tersebut dapat menyebabkan kebocoran, kerusakan lapisan atap, hingga menurunnya umur layanan bangunan secara keseluruhan.

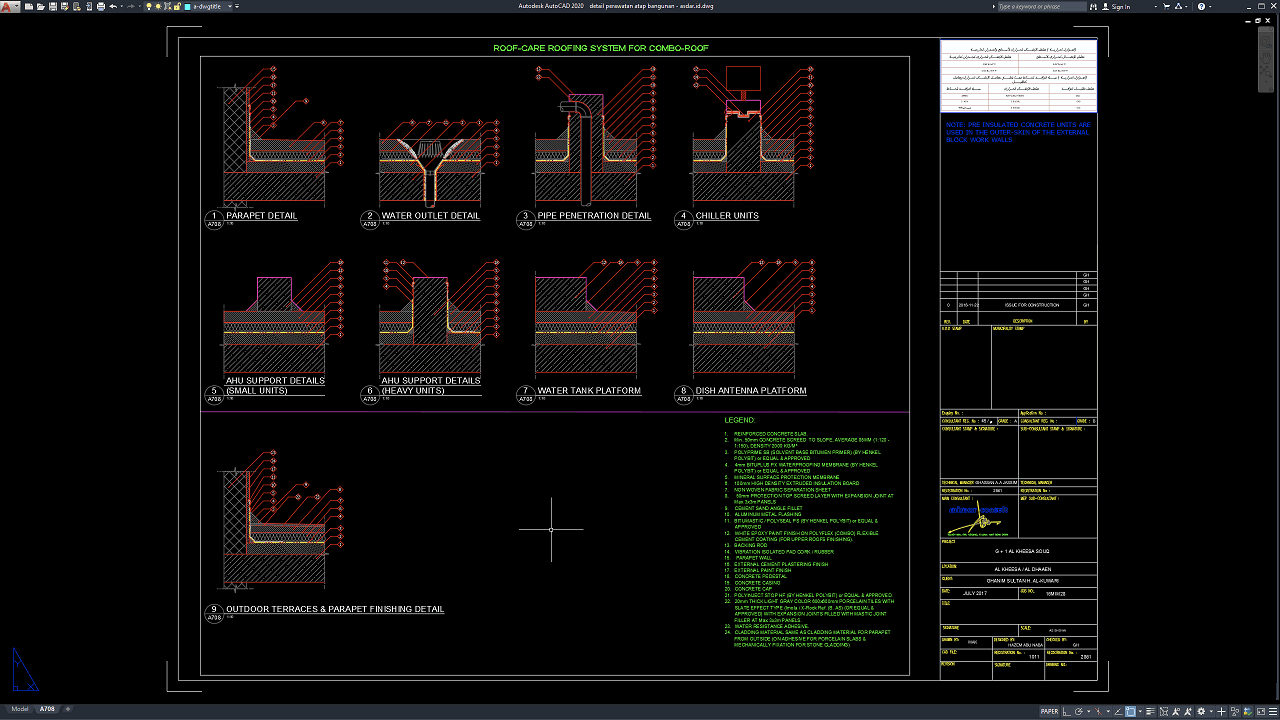

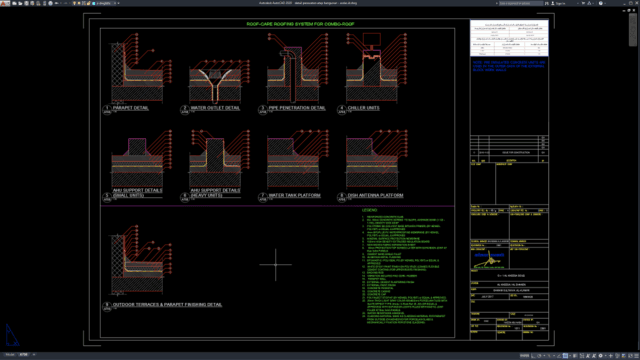

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung sistem perawatan dan perlindungan atap bangunan secara menyeluruh. Gambar menampilkan Parapet Detail, Water Outlet Detail, Pipe Penetration Detail, Chiller Units Detail, AHU Support Detail untuk unit kecil maupun berat, Water Tank Platform, Dish Antenna Platform, hingga Outdoor Terraces & Parapet Finishing Detail. Selain itu, ditunjukkan pula susunan lapisan roofing system yang terdiri dari concrete slab, screed dengan kemiringan, waterproofing membrane, thermal insulation board, protection layer, finishing layer, serta berbagai elemen pendukung lainnya yang saling terintegrasi untuk menjaga ketahanan atap terhadap cuaca, beban peralatan, dan risiko kebocoran. Detail-detail tersebut sangat penting sebagai referensi dalam perencanaan, pembangunan, maupun pemeliharaan gedung komersial, perkantoran, hotel, apartemen, rumah sakit, dan berbagai bangunan modern lainnya agar sistem atap dapat berfungsi secara optimal, aman, dan tahan lama.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
