Desain gerbang masuk dan pagar merupakan bagian penting dalam perencanaan arsitektur bangunan, kawasan perumahan, kompleks komersial, maupun fasilitas publik. Selain berfungsi sebagai pembatas dan pengaman area, gerbang dan pagar juga membentuk identitas visual serta memberikan kesan pertama terhadap suatu kawasan. Oleh karena itu, gambar tampak, dimensi, dan detail konstruksi diperlukan untuk membantu proses perencanaan, penyusunan anggaran, dan pelaksanaan pekerjaan di lapangan.
Artikel ini membahas Gambar Tampak Gerbang Masuk dan Detail Pagar DWG AutoCAD yang dapat digunakan sebagai referensi bagi arsitek, drafter AutoCAD, engineer sipil, konsultan perencana, kontraktor, pelaksana konstruksi, estimator, quantity surveyor, maupun mahasiswa arsitektur dan teknik sipil.
Pengertian Gerbang Masuk dan Pagar
Gerbang masuk adalah elemen akses yang ditempatkan pada jalur masuk dan keluar suatu lahan atau kawasan. Gerbang dapat dirancang menggunakan berbagai material, seperti besi, baja, aluminium, kayu, beton, atau kombinasi beberapa material sesuai kebutuhan keamanan dan konsep arsitektur.
Dalam perencanaan bangunan, desain gerbang masuk mencakup bentuk pintu, ukuran bukaan, pilar penyangga, sistem engsel atau rel, serta detail pemasangan. Pada kawasan tertentu, gerbang juga dapat dilengkapi sistem penguncian, kamera pengawas, interkom, atau perangkat kontrol akses.
Gambar tampak gerbang masuk membantu memperlihatkan bentuk, proporsi, komposisi material, dan hubungan antara pintu gerbang dengan pilar serta pagar di sekitarnya. Informasi tersebut menjadi acuan awal dalam mengembangkan desain arsitektur dan gambar kerja konstruksi.
Pagar adalah struktur pembatas yang digunakan untuk menentukan batas lahan, mengatur akses, menjaga keamanan, dan membentuk tampilan luar suatu properti. Pagar dapat dibuat dari besi, baja, beton, pasangan bata, kayu, atau material lain yang sesuai dengan fungsi dan karakter bangunan.
Perencanaan pagar perlu mempertimbangkan tinggi, panjang, jarak antarbatang, bentuk panel, pilar, fondasi, serta sistem sambungan. Pada desain tertentu, pagar besi dikombinasikan dengan pilar beton atau pasangan bata untuk menghasilkan tampilan yang kokoh sekaligus dekoratif.
Gambar detail pagar memberikan informasi visual mengenai susunan panel, pola ornamen, dimensi, dan hubungan antarbagian. Informasi tersebut berguna untuk membantu proses fabrikasi, estimasi material, dan pemasangan di lapangan.
Fungsi Gerbang Masuk dan Pagar
Gerbang masuk mempunyai beberapa fungsi utama dalam perencanaan kawasan dan bangunan, antara lain:
- Mengatur akses keluar dan masuk: membantu mengendalikan pergerakan penghuni, pengunjung, kendaraan, dan petugas.
- Meningkatkan keamanan: menjadi titik pembatas yang dapat dilengkapi kunci, sistem kontrol akses, atau perangkat pengawasan.
- Membentuk identitas kawasan: desain gerbang dapat mencerminkan karakter arsitektur rumah, perumahan, gedung komersial, maupun fasilitas institusi.
- Menunjang estetika bangunan: bentuk pintu, pilar, ornamen, dan material dapat dirancang agar selaras dengan fasad dan lingkungan.
- Mendukung perencanaan konstruksi: gambar tampak dan potongan membantu menjelaskan dimensi serta hubungan komponen yang perlu diperiksa sebelum pembangunan.
Pagar juga memiliki fungsi penting yang perlu diperhatikan sejak tahap desain, yaitu:
- Menandai batas lahan: memberikan batas visual dan fisik antara area properti dengan lingkungan di sekitarnya.
- Mendukung keamanan properti: membantu membatasi akses dan mengurangi kemungkinan masuknya pihak yang tidak berwenang.
- Mengatur sirkulasi: mengarahkan pergerakan orang dan kendaraan menuju akses yang telah ditentukan.
- Meningkatkan nilai estetika: pemilihan bentuk, warna, material, dan ornamen dapat memperkuat tampilan bangunan.
- Mempermudah pekerjaan konstruksi: gambar kerja membantu menentukan kebutuhan panel, pilar, sambungan, fondasi, dan material yang diperlukan.
Download Gambar Tampak Gerbang Masuk dan Detail Pagar DWG AutoCAD
Bagi rekan-rekan arsitek, drafter AutoCAD, engineer sipil, konsultan perencana, kontraktor bangunan, site engineer, estimator, quantity surveyor, maupun mahasiswa arsitektur dan teknik sipil, Gambar Tampak Gerbang Masuk dan Detail Pagar DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami penyusunan gambar kerja gerbang masuk dan pagar pembatas kawasan. Drawing memperlihatkan tampak depan gerbang utama, pagar besi, pilar dekoratif, elemen penutup atap, dimensi, serta potongan detail konstruksi yang menggambarkan komposisi desain dan hubungan antara komponen gerbang dengan pagar di sekitarnya.

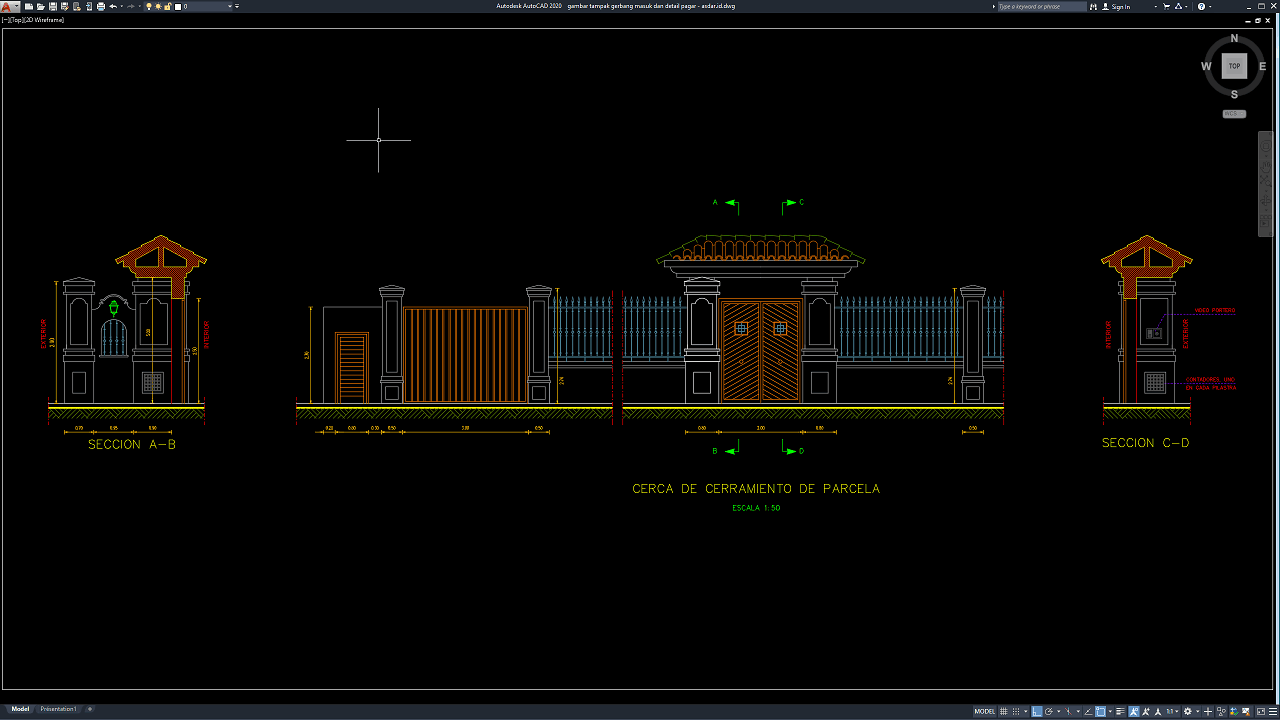

Pada bagian tengah gambar terlihat tampak depan gerbang masuk dan pagar pembatas lahan (Cerca de Cerramiento de Parcela). Gerbang utama menggunakan dua daun pintu dengan pola diagonal dan dilengkapi pilar dekoratif pada kedua sisinya. Di bagian atas terdapat elemen penutup menyerupai atap dengan susunan genteng, sedangkan pagar besi bermotif vertikal membentang ke sisi kiri dan kanan. Susunan ini memberikan gambaran mengenai desain akses masuk yang memadukan fungsi pembatas kawasan dengan elemen arsitektur dekoratif.
Pada bagian kiri gambar terdapat detail potongan A-B, yang memperlihatkan profil vertikal pilar, elemen atap, bagian dasar, serta beberapa komponen yang membentuk struktur gerbang. Sementara itu, bagian kanan menampilkan potongan C-D dengan detail elemen pada pilar, termasuk komponen yang diberi keterangan terkait perangkat atau instalasi. Kedua potongan tersebut membantu memahami bentuk dan susunan komponen dari arah berbeda. Garis dimensi yang tercantum juga dapat dijadikan acuan awal untuk membaca proporsi dan ukuran desain, dengan tetap memeriksa ukuran sebenarnya melalui file DWG asli.
Kombinasi tampak gerbang utama, pagar besi, pilar dekoratif, detail penutup atap, garis dimensi, dan potongan konstruksi menjadikan file Gambar Tampak Gerbang Masuk dan Detail Pagar DWG AutoCAD relevan sebagai bahan referensi dan pembelajaran untuk pekerjaan entrance gate design, fence design, architectural drafting, elevation drawing, gate detailing, construction drawing, CAD documentation, dan quantity takeoff. Gambar ini dapat dipelajari sebagai acuan awal untuk mengembangkan desain gerbang dan pagar pada kawasan perumahan, kompleks komersial, bangunan institusi, maupun properti pribadi.
Untuk penerapan pada proyek nyata, desain gerbang dan pagar perlu disesuaikan dengan lebar akses, tinggi pagar, kebutuhan keamanan, pola sirkulasi kendaraan, material, serta kondisi tapak. Dimensi pilar, sistem sambungan, fondasi, kestabilan pagar, dan mekanisme buka-tutup pintu harus diperiksa berdasarkan file CAD asli serta perhitungan teknis yang sesuai. Apabila gerbang dilengkapi perangkat elektronik atau sistem kontrol akses, kebutuhan instalasi listrik dan perangkat keamanan juga perlu direncanakan secara terpisah. Dengan demikian, gambar ini dapat dimanfaatkan sebagai referensi awal untuk mengembangkan gambar kerja gerbang masuk dan pagar yang fungsional, aman, dan selaras dengan desain arsitektur kawasan.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
