Ramp akses merupakan elemen penting dalam perencanaan bangunan yang berfungsi menghubungkan area dengan elevasi berbeda melalui jalur yang memiliki kemiringan tertentu. Dalam proyek konstruksi, desain ramp perlu memperhatikan dimensi, kemiringan, sistem struktur, pagar pengaman, serta kondisi lingkungan agar jalur akses dapat digunakan dengan aman dan nyaman.
Bagi rekan-rekan arsitek, engineer sipil, drafter AutoCAD, konsultan perencana, kontraktor bangunan, site engineer, estimator, quantity surveyor, maupun mahasiswa arsitektur dan teknik sipil, Gambar Tampak dan Detail Ramp Akses Bangunan DWG AutoCAD ini dapat dijadikan referensi untuk mempelajari gambar elevasi ramp, detail konstruksi, dan perencanaan jalur akses bangunan. Gambar memperlihatkan ramp masuk sekolah, ramp akses servis, serta hubungan jalur ramp dengan area plaza, lengkap dengan dimensi, kemiringan, kolom penyangga, balok baja, pagar pengaman, dan atap pelindung.
Pengertian Ramp Akses Bangunan
Ramp akses bangunan adalah jalur miring yang dirancang untuk menghubungkan dua area dengan perbedaan ketinggian. Ramp dapat digunakan oleh pejalan kaki, pengguna kursi roda, petugas operasional, maupun untuk kebutuhan akses servis sesuai fungsi dan rancangan bangunan.
Berbeda dengan tangga yang menggunakan anak tangga, ramp menyediakan permukaan jalur yang berkesinambungan. Karena itu, perencanaannya perlu mempertimbangkan panjang jalur, kemiringan, lebar efektif, permukaan antiselip, drainase, serta ruang untuk berbelok atau beristirahat apabila diperlukan.
Dalam gambar teknik arsitektur dan sipil, gambar tampak atau elevasi ramp digunakan untuk menunjukkan profil vertikal jalur, perubahan elevasi, posisi kolom, susunan balok, serta hubungan ramp dengan struktur bangunan di sekitarnya. Sementara itu, detail konstruksi memberikan informasi tambahan mengenai material, sambungan, pagar pengaman, dan elemen pendukung lainnya.
Fungsi Ramp Akses Bangunan
Ramp akses mempunyai beberapa fungsi penting dalam perencanaan dan operasional bangunan, antara lain:
- Menghubungkan perbedaan elevasi: menyediakan jalur penghubung antara area yang memiliki ketinggian berbeda, seperti halaman, plaza, dan pintu masuk bangunan.
- Mendukung aksesibilitas: dapat membantu mobilitas pengguna dengan kebutuhan akses khusus apabila kemiringan, lebar, bordes, dan fasilitas pendukungnya memenuhi standar yang berlaku.
- Memfasilitasi akses servis: menyediakan jalur untuk aktivitas operasional dan pelayanan bangunan sesuai kebutuhan proyek.
- Meningkatkan keselamatan pengguna: dapat dilengkapi pagar pengaman, pegangan tangan, permukaan antiselip, dan pencahayaan yang sesuai.
- Membantu koordinasi konstruksi: gambar elevasi dan detail ramp menjadi acuan untuk memahami profil jalur, posisi struktur penyangga, serta hubungan antara elemen arsitektur dan struktur.
- Mendukung estimasi biaya: informasi dimensi dan material dapat membantu menghitung kebutuhan pekerjaan konstruksi setelah data pada file CAD diverifikasi.
Download Gambar Tampak dan Detail Ramp Akses Bangunan DWG AutoCAD
Bagi rekan-rekan arsitek, drafter AutoCAD, engineer sipil, konsultan perencana, kontraktor bangunan, site engineer, estimator, quantity surveyor, maupun mahasiswa arsitektur dan teknik sipil, gambar Tampak dan Detail Ramp Akses Bangunan DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami perencanaan jalur ramp atau bidang miring yang menghubungkan perbedaan elevasi pada kawasan bangunan. Drawing memperlihatkan beberapa tampak elevasi ramp akses menuju bangunan sekolah, ramp akses servis, serta ramp penghubung dari area plaza menuju jalur masuk. Gambar dilengkapi dimensi, keterangan kemiringan, struktur penyangga, pagar pengaman, dan elemen penutup yang membantu menjelaskan konfigurasi desain ramp.

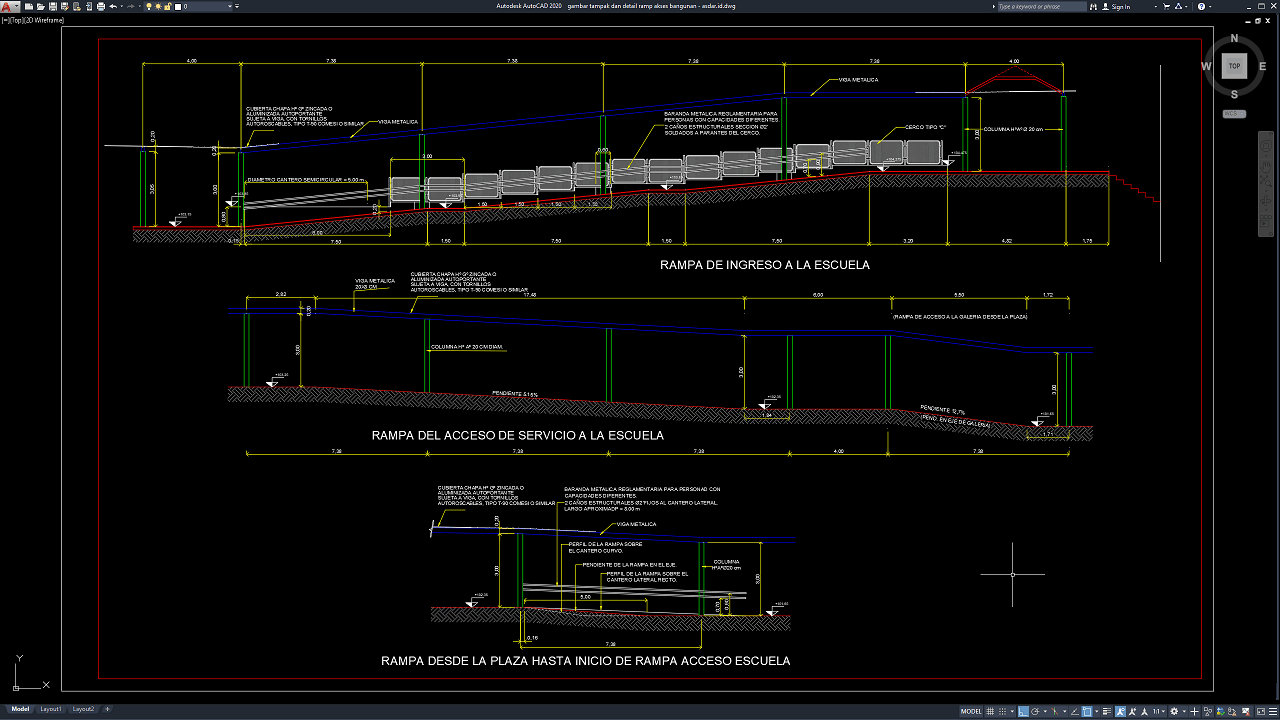

Pada bagian atas gambar terlihat tampak elevasi ramp akses menuju sekolah (Rampa de Ingreso a la Escuela). Ramp memanjang mengikuti perubahan elevasi permukaan tanah dan dilengkapi pagar pengaman pada sisi jalurnya. Terlihat pula kolom penyangga, balok atau rangka baja, serta penutup atap yang melindungi sebagian area akses. Garis dimensi horizontal dan vertikal memberikan gambaran mengenai panjang bentang, jarak antarpenyangga, dan ketinggian elemen konstruksi. Susunan ini dapat dipelajari sebagai referensi awal untuk memahami hubungan antara kemiringan ramp, struktur pendukung, dan perlindungan pengguna.
Pada bagian tengah gambar terdapat tampak ramp akses servis menuju sekolah (Rampa del Acceso de Servicio a la Escuela). Ilustrasi tersebut memperlihatkan jalur dengan elevasi yang berubah secara bertahap, kolom penyangga vertikal, serta rangka atap memanjang. Keterangan kemiringan pada gambar membantu menunjukkan bahwa perencanaan ramp perlu memperhatikan perbedaan level tanah dan kebutuhan sirkulasi. Detail tersebut relevan untuk mempelajari akses servis yang menghubungkan beberapa area bangunan tanpa mengabaikan kebutuhan ruang dan kondisi topografi.
Sementara itu, bagian bawah gambar menampilkan detail ramp dari plaza menuju awal ramp akses sekolah. Potongan elevasi ini memperlihatkan profil jalur, hubungan antara permukaan ramp dan tanah, posisi kolom, serta beberapa keterangan teknis terkait kemiringan dan elemen konstruksi. Kombinasi tampak tersebut memberikan gambaran mengenai kesinambungan jalur akses, perubahan elevasi, dan koordinasi struktur penyangga pada beberapa segmen ramp.
Secara keseluruhan, file Tampak dan Detail Ramp Akses Bangunan DWG AutoCAD ini dapat dimanfaatkan sebagai bahan referensi dan pembelajaran untuk pekerjaan ramp design, building access planning, architectural drafting, elevation drawing, steel structure detailing, construction documentation, dan quantity takeoff. Gambar juga dapat menjadi acuan awal dalam mengembangkan ramp untuk bangunan pendidikan, fasilitas umum, gedung komersial, maupun area servis yang membutuhkan koneksi antarelevasi.
Dalam penerapan pada proyek nyata, desain ramp perlu disesuaikan dengan kondisi topografi, fungsi bangunan, intensitas pengguna, kebutuhan aksesibilitas, serta peraturan teknis yang berlaku. Kemiringan, panjang dan lebar jalur, area istirahat, permukaan antiselip, pagar pengaman, drainase, fondasi, serta dimensi struktur penyangga harus diperiksa melalui file DWG asli dan perhitungan teknis. Apabila ramp digunakan oleh penyandang disabilitas atau pengguna dengan mobilitas terbatas, persyaratan aksesibilitas perlu menjadi pertimbangan utama.
Dengan demikian, Tampak dan Detail Ramp Akses Bangunan DWG AutoCAD dapat membantu arsitek, perencana, dan pelaksana konstruksi memahami penyajian gambar elevasi ramp serta menjadi referensi awal dalam mengembangkan gambar kerja yang aman, fungsional, dan sesuai dengan kebutuhan proyek.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Spanyol, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
