Halo rekan-rekan teknik sipil, engineer struktur, drafter, kontraktor, konsultan perencana, maupun mahasiswa yang sedang mencari referensi gambar kerja penulangan beton. Pada kesempatan kali ini saya akan membagikan Detail Selimut Beton Tulangan Sesuai ACI 318M DWG AutoCAD yang dapat digunakan sebagai referensi dalam perencanaan, detailing, pemeriksaan shop drawing, maupun pelaksanaan pekerjaan struktur beton bertulang di lapangan.
Selimut beton (concrete cover) merupakan salah satu aspek penting dalam desain struktur beton bertulang yang sering kali dianggap sederhana, namun memiliki pengaruh besar terhadap umur layanan dan ketahanan struktur. Selimut beton berfungsi melindungi tulangan dari korosi, pengaruh cuaca, bahan kimia agresif, suhu tinggi akibat kebakaran, serta berbagai faktor lingkungan yang dapat menurunkan kinerja struktur. Oleh karena itu, ketentuan selimut beton minimum harus mengikuti standar yang berlaku, salah satunya adalah ACI 318M yang banyak digunakan dalam perencanaan struktur beton di berbagai negara.
Pengertian Selimut Beton (Concrete Cover)
Selimut beton adalah jarak antara permukaan luar beton dengan permukaan terluar tulangan baja yang tertanam di dalamnya. Ketebalan selimut beton berbeda-beda tergantung pada jenis elemen struktur, kondisi lingkungan, serta tingkat eksposur terhadap cuaca atau zat korosif.
Dalam standar ACI 318M, ketentuan selimut beton dirancang untuk memberikan perlindungan yang memadai terhadap tulangan sehingga struktur dapat bekerja secara optimal selama umur rencana bangunan.
Fungsi Selimut Beton
Selimut beton memiliki berbagai fungsi penting dalam struktur beton bertulang, antara lain:
- Melindungi tulangan dari korosi.
- Menambah ketahanan struktur terhadap kebakaran.
- Menjaga daya lekat antara beton dan tulangan.
- Mengurangi risiko kerusakan akibat cuaca dan lingkungan agresif.
- Meningkatkan umur layanan struktur.
- Melindungi tulangan dari benturan dan kerusakan mekanis.
- Menjamin kinerja struktur sesuai perencanaan.
Karena perannya yang sangat penting, ketebalan selimut beton harus diperhatikan sejak tahap desain hingga pelaksanaan konstruksi.
Download Detail Selimut Beton Tulangan Sesuai ACI 318M DWG AutoCAD
Bagi rekan-rekan yang sudah terbiasa membaca gambar detailing tulangan beton bertulang dan gambar kerja struktur bangunan, detail Selimut Beton Tulangan Sesuai ACI 318M (Concrete Protection for Reinforcement ACI 318M) ini mungkin terlihat cukup sederhana karena hanya menampilkan ketentuan ketebalan selimut beton (concrete cover) pada beberapa elemen struktur seperti pondasi, pile cap, ground beam, kolom, balok, pelat lantai, pelat tanah, dan dinding beton. Namun, bagaimana jika konsultan struktur, drafter, kontraktor, atau tim pelaksana menggunakan gambar tersebut sebagai acuan utama dalam pekerjaan pembesian dan pengecoran struktur beton bertulang? Tentu akan sangat berisiko apabila ketebalan selimut beton, posisi tulangan terhadap permukaan beton, kondisi eksposur lingkungan, maupun ketentuan perlindungan tulangan tidak direncanakan sesuai standar ACI 318M. Kesalahan pada bagian-bagian tersebut dapat menyebabkan tulangan lebih mudah mengalami korosi, berkurangnya daya tahan struktur terhadap lingkungan agresif, menurunnya ketahanan terhadap kebakaran, retak dini pada beton, berkurangnya umur layanan bangunan, hingga meningkatnya biaya perbaikan dan pemeliharaan di masa mendatang.

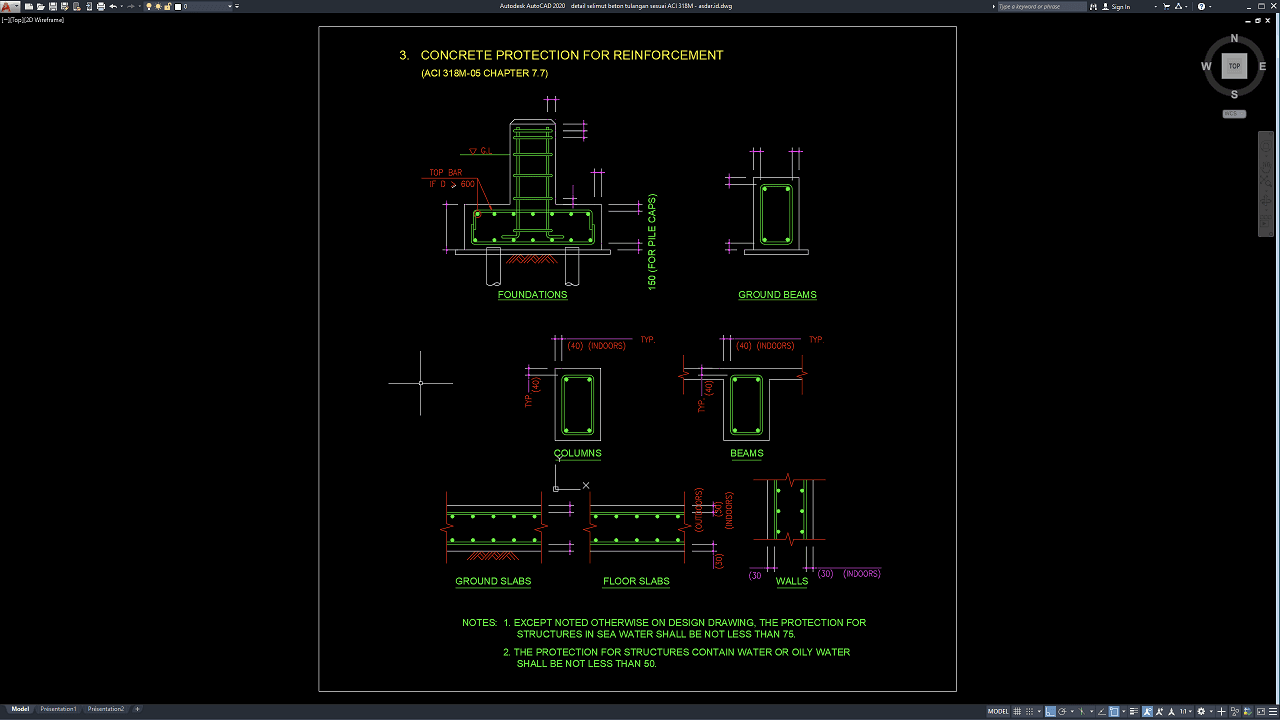

Pada gambar kerja ini terlihat berbagai detail penting yang mendukung proses detailing dan pemasangan tulangan beton secara menyeluruh. Gambar menampilkan ketentuan Concrete Protection for Reinforcement berdasarkan ACI 318M-05 Chapter 7.7, lengkap dengan ilustrasi penempatan tulangan pada berbagai elemen struktur. Pada bagian pondasi (foundations) ditunjukkan ketebalan selimut beton untuk pondasi dan pile cap yang berhubungan langsung dengan tanah. Selain itu terdapat detail ground beam, kolom (columns), balok (beams), ground slabs, floor slabs, dan walls yang memperlihatkan jarak minimum antara permukaan beton dan tulangan utama. Gambar juga memberikan keterangan khusus mengenai kondisi struktur interior (indoors), struktur yang terpapar lingkungan luar (outdoors), serta ketentuan tambahan untuk struktur yang berhubungan dengan air atau air limbah. Berbagai dimensi dan catatan teknis yang ditampilkan menjadi acuan penting dalam penyusunan shop drawing, pemasangan spacer, kontrol kualitas pembesian, pemeriksaan sebelum pengecoran, hingga pengawasan pekerjaan di lapangan agar seluruh tulangan memperoleh perlindungan beton yang memadai sesuai standar desain.
Detail-detail tersebut sangat penting sebagai referensi dalam perencanaan struktur beton bertulang pada gedung bertingkat, rumah tinggal, jembatan, retaining wall, tangki beton, fasilitas industri, bangunan bawah tanah, maupun berbagai proyek infrastruktur sipil lainnya. Dengan gambar kerja yang lengkap dan akurat, proses fabrikasi, pemasangan tulangan, serta pelaksanaan pengecoran dapat dilakukan secara lebih presisi, aman, efisien, dan sesuai dengan standar ACI yang berlaku sehingga menghasilkan struktur beton bertulang yang kuat, tahan lama, memiliki ketahanan yang baik terhadap korosi dan pengaruh lingkungan, serta mampu mencapai umur rencana bangunan secara optimal.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
