Halo rekan-rekan arsitek dan sipil, apa kabar kalian hari ini? Saya doakan semoga kalian sehat selalu. Hari ini saya akan membagikan Gambar Jembatan Kabel Pancang DWG AutoCAD kepada kalian secara gratis tanpa dipungut biaya apapun. Gambar ini sangat cocok untuk anda yang mencari referensi gambar AutoCAD, terlebih lagi untuk pelajar khususnya mahasiswa. File ini bisa dijadikan referensi untuk belajar gambar.
Pengertian Jembatan Kabel Pancang
Cable stayed bridge atau jembatan kabel pancang adalah jenis jembatan di mana dek (lantai jembatan) didukung oleh kabel-kabel yang terhubung langsung ke satu atau lebih tiang penyangga (pylon). Kabel-kabel ini membentang secara diagonal dari tiang ke dek, sehingga mendistribusikan beban jembatan ke tiang penyangga dan fondasi di bawahnya.
Berikut adalah karakteristik utama jembatan kabel pancang:
- Tiang penyangga (pylon): Biasanya satu atau lebih tiang penyangga vertikal yang sangat tinggi, menjadi titik tumpu utama untuk kabel-kabel.
- Kabel pancang: Kabel-kabel baja yang terpasang dari tiang penyangga ke berbagai titik di sepanjang dek jembatan. Kabel-kabel ini memikul beban vertikal dan mendistribusikannya ke tiang.
- Dek: Bagian jalan atau permukaan jembatan yang didukung oleh kabel-kabel.
Keunggulan dari jembatan kabel pancang adalah bahwa mereka memungkinkan bentang yang lebih panjang daripada jembatan balok biasa, tetapi lebih sederhana dalam konstruksi daripada jembatan gantung. Mereka sering dipilih karena estetika visual yang ikonik serta efisiensi struktur. Jembatan ini dapat ditemukan di banyak lokasi yang memerlukan struktur yang kuat namun elegan, seperti di atas sungai, teluk, atau lembah yang luas.
Contoh terkenal dari jembatan kabel pancang adalah Jembatan Suramadu di Indonesia dan Millau Viaduct di Prancis.
Download Gambar Jembatan Kabel Pancang DWG AutoCAD

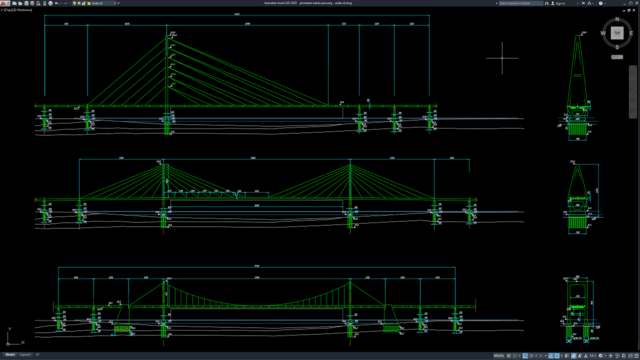

Gambar AutoCAD ini adalah jembatan kabel pancang yang digunakan untuk menghubungkan antara wilayah yang satu dengan wilayah lainnya. File gambar yang saya bagikan kali ini terdiri dari tampak dan potongan. Hanya sekedar untuk memberikan referensi pembelajaran ataupun acuan gambar kerja. Ini sangat bagus untuk pemula atau yang baru menekuni bidang teknik sipil dan arsitektur.
Gambar Jembatan Kabel File AutoCAD adalah merupakan salah satu contoh desain gambar yang ada pada umumnya diterapkan pada pekerjaan terkait dan biasa diterapkan di perkotaan dan wilayah diseluruh Indonesia.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Jembatan Kabel Pancang DWG AutoCAD dibawah ini:
Gambar Jembatan Kabel Pancang DWG AutoCAD
| Google Drive | DOWNLOAD[305.25KB] |
| Mediafire | DOWNLOAD[305.25KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Sekian postingan singkat kali ini mengenai Gambar Jembatan Kabel Pancang DWG AutoCAD, semoga bisa bermanfaat untuk yang lagi belajar desain atau sekedar menjadikan koleksi referensi. Jangan lupa untuk selalu berbagi satu kebaikan dengan cara share atau bagikan artikel ini ke teman-teman di sosial media, cukup dengan klik tombol SHARE disitus ini, terimakasih!
