Halo rekan-rekan arsitek, façade engineer, engineer sipil, engineer struktur, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor façade, estimator, quantity surveyor, maupun mahasiswa teknik dan arsitektur. Pada artikel kali ini saya akan membagikan referensi Detail Tampak Curtain Wall DWG AutoCAD yang dapat digunakan untuk mempelajari sistem façade kaca pada bangunan, mulai dari pembagian modul, mullion, transom, panel kaca, aluminium frame, sambungan, hingga detail hubungan curtain wall dengan struktur utama.
Curtain wall menjadi salah satu sistem façade yang banyak diterapkan pada gedung perkantoran, hotel, apartemen, pusat perbelanjaan, rumah sakit, bandara, gedung institusi, showroom, dan bangunan bertingkat. Sistem ini berfungsi sebagai selubung luar bangunan tanpa menjadi struktur utama pemikul beban lantai. Karena itu, desainnya membutuhkan koordinasi antara arsitektur, struktur, façade engineering, mechanical system, waterproofing, serta pekerjaan interior.
File DWG seperti ini dapat menjadi referensi untuk pekerjaan façade design, curtain wall engineering, architectural detailing, structural glazing, BIM coordination, façade shop drawing, quantity takeoff, construction cost estimation, hingga perencanaan fabrikasi dan instalasi curtain wall.
Pengertian Curtain Wall
Curtain wall adalah sistem dinding luar non-struktural yang dipasang pada rangka utama bangunan. Beban utama bangunan tetap dipikul oleh kolom, balok, slab, dan elemen struktur lainnya, sedangkan curtain wall berfungsi sebagai selubung bangunan.
Walaupun tidak memikul beban lantai, curtain wall tetap harus mampu menerima beban yang bekerja pada dirinya sendiri seperti:
- berat sendiri;
- tekanan dan hisapan angin;
- pergerakan antar lantai;
- thermal expansion;
- tekanan air hujan;
- deformasi struktur;
- beban akibat maintenance tertentu.
Karena itu, curtain wall tetap membutuhkan perencanaan teknis yang cukup kompleks.
Fungsi Curtain Wall pada Bangunan
Curtain wall memiliki beberapa fungsi utama. Pertama, sistem ini melindungi interior dari hujan, angin, dan kondisi lingkungan luar. Kedua, curtain wall membantu mengontrol pencahayaan alami dan performa termal bangunan. Ketiga, façade menjadi salah satu elemen utama pembentuk karakter visual bangunan.
Pada bangunan modern, façade bahkan dapat menjadi bagian dari strategi energy-efficient building design karena jenis kaca, shading, thermal break, dan konfigurasi panel sangat memengaruhi konsumsi energi HVAC.
Oleh karena itu, desain curtain wall bukan sekadar pekerjaan estetika, tetapi juga terkait dengan performa bangunan secara keseluruhan.
Download Detail Tampak Curtain Wall DWG AutoCAD
Bagi rekan-rekan arsitek, façade engineer, engineer sipil, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor façade, estimator, quantity surveyor, maupun mahasiswa teknik, Detail Tampak Curtain Wall ini menampilkan gambar elevasi façade bangunan bertingkat dengan pembagian modul curtain wall yang tersusun mengikuti grid dan level setiap lantai.

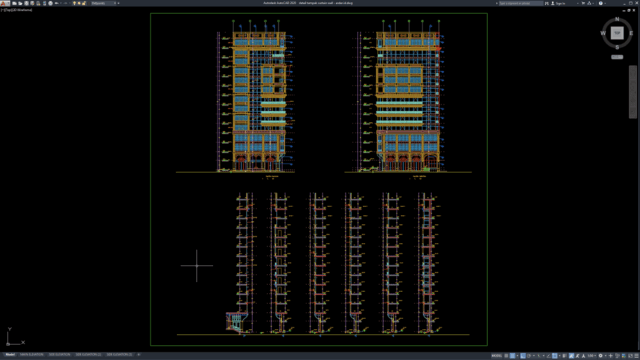

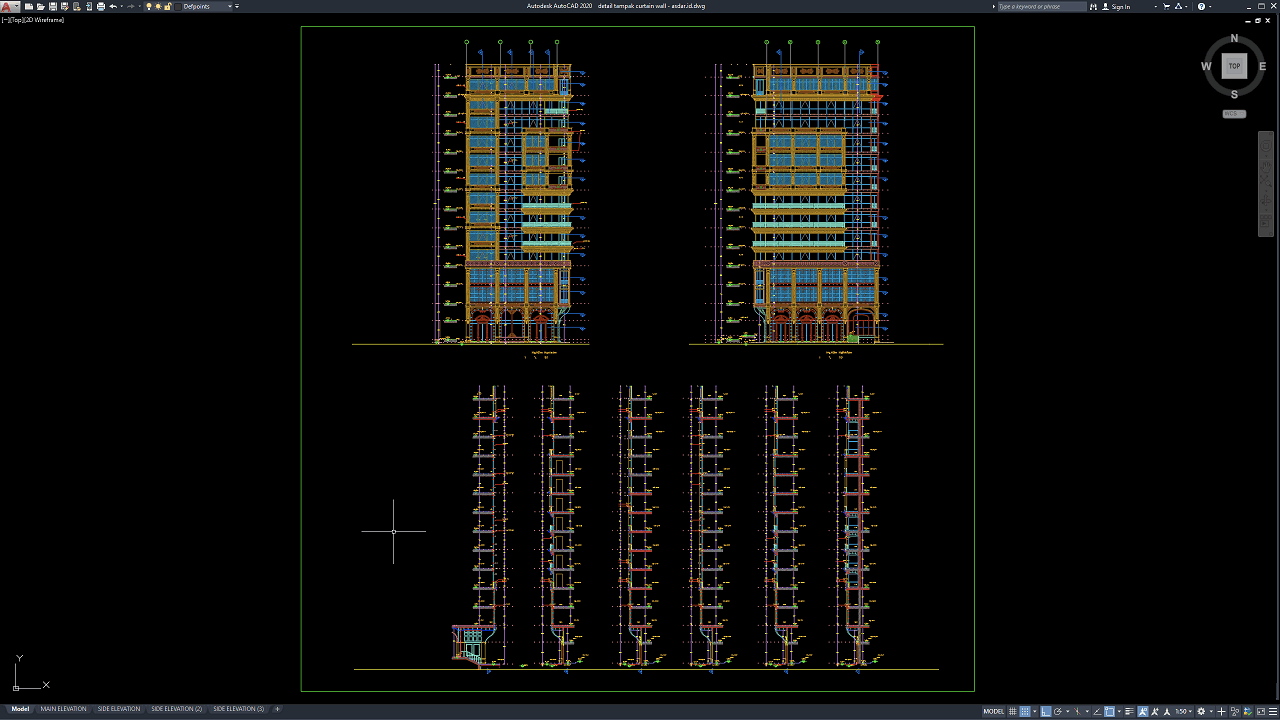

Pada gambar terlihat beberapa main elevation dan side elevation yang memperlihatkan komposisi façade dari berbagai sisi bangunan. Area curtain wall ditampilkan dalam pola modular dengan susunan panel kaca, mullion vertikal, transom horizontal, bidang spandrel, bukaan façade, serta elemen cladding yang berubah mengikuti karakter masing-masing lantai. Drawing juga dilengkapi grid, level lantai, dimensi vertikal, serta beberapa potongan/tampak samping memanjang untuk membantu memahami hubungan sistem façade dengan struktur bangunan dari podium hingga lantai atas.
Detail Tampak Curtain Wall DWG AutoCAD dapat digunakan sebagai referensi untuk gedung perkantoran, hotel, apartemen, bangunan komersial, high-rise building, maupun proyek façade kaca bertingkat. Kelengkapan main elevation, side elevation, pembagian modul kaca, mullion, transom, dan elemen façade dapat membantu proses façade detailing, curtain wall shop drawing, BIM coordination, panel scheduling, quantity takeoff, estimasi kebutuhan kaca dan aluminium, serta koordinasi fabrikasi dan pemasangan curtain wall agar lebih terarah dan presisi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Tampak Curtain Wall DWG AutoCAD dibawah ini:
Detail Tampak Curtain Wall DWG AutoCAD
| Google Drive | DOWNLOAD[1.63MB] |
| Mediafire | DOWNLOAD[1.63MB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Tampak Curtain Wall DWG AutoCAD merupakan referensi teknis yang bermanfaat untuk memahami bagaimana sistem façade kaca dibagi menjadi modul serta dihubungkan dengan struktur bangunan. Curtain wall harus mampu mengendalikan wind load, water penetration, air infiltration, thermal movement, structural movement, sekaligus memenuhi target visual dan energy performance.
Kelengkapan elevation, mullion, transom, glass panel, anchor, gasket, sealant, spandrel, dan interface dengan slab menjadi bagian penting dalam desain. Penggunaan file DWG dapat membantu proses façade detailing, BIM coordination, shop drawing, quantity takeoff, construction estimating, procurement, fabrication, dan installation menjadi lebih terarah.
Untuk proyek aktual, seluruh profil aluminium, glass type, glass thickness, anchor, sealant, fire stopping, thermal performance, waterproofing, dan construction detail tetap harus diverifikasi berdasarkan façade engineering calculation, project specification, manufacturer system, mock-up testing, kondisi site, dan standar teknis yang berlaku.
