Halo rekan-rekan engineer mekanikal, drafter, serta praktisi konstruksi yang sedang mengerjakan proyek sistem perpipaan dan utilitas. Pada artikel ini saya akan membagikan referensi Gambar Detail Instalasi Niche Gate Valve DWG AutoCAD yang dapat digunakan sebagai acuan dalam penyusunan gambar kerja instalasi gate valve pada niche atau ruang khusus valve.
Gate valve merupakan salah satu jenis katup yang paling umum digunakan dalam sistem perpipaan untuk mengatur aliran fluida. Pada beberapa instalasi, gate valve ditempatkan di dalam niche atau chamber agar lebih aman, rapi, dan mudah diakses untuk proses perawatan.
Pengertian Niche Gate Valve
Niche gate valve adalah instalasi gate valve yang ditempatkan pada ruang khusus (niche/chamber) di dalam struktur bangunan atau area utilitas. Niche ini berfungsi sebagai tempat perlindungan sekaligus area akses untuk pengoperasian dan maintenance valve.
Gate valve sendiri bekerja dengan sistem buka-tutup menggunakan gerakan vertikal pada gate atau pelat penutup aliran.
Fungsi dan Keunggulan Instalasi Niche Gate Valve
Instalasi niche gate valve memiliki fungsi utama untuk mengontrol aliran fluida pada sistem perpipaan sekaligus memberikan akses yang lebih aman dan terorganisir terhadap valve.
Keunggulan sistem ini antara lain mempermudah perawatan, melindungi valve dari kerusakan eksternal, serta menciptakan instalasi perpipaan yang lebih rapi. Selain itu, niche juga membantu meningkatkan keamanan operasional pada area utilitas.
Download Gambar Detail Instalasi Niche Gate Valve DWG AutoCAD
File yang dibagikan dalam artikel ini berupa gambar kerja dalam format DWG AutoCAD yang dapat digunakan sebagai referensi maupun dikembangkan sesuai kebutuhan proyek Anda.
File ini kompatibel dengan berbagai versi AutoCAD dan dapat diedit sesuai standar desain serta spesifikasi teknis yang digunakan.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Gambar Detail Instalasi Niche Gate Valve DWG AutoCAD dibawah ini:

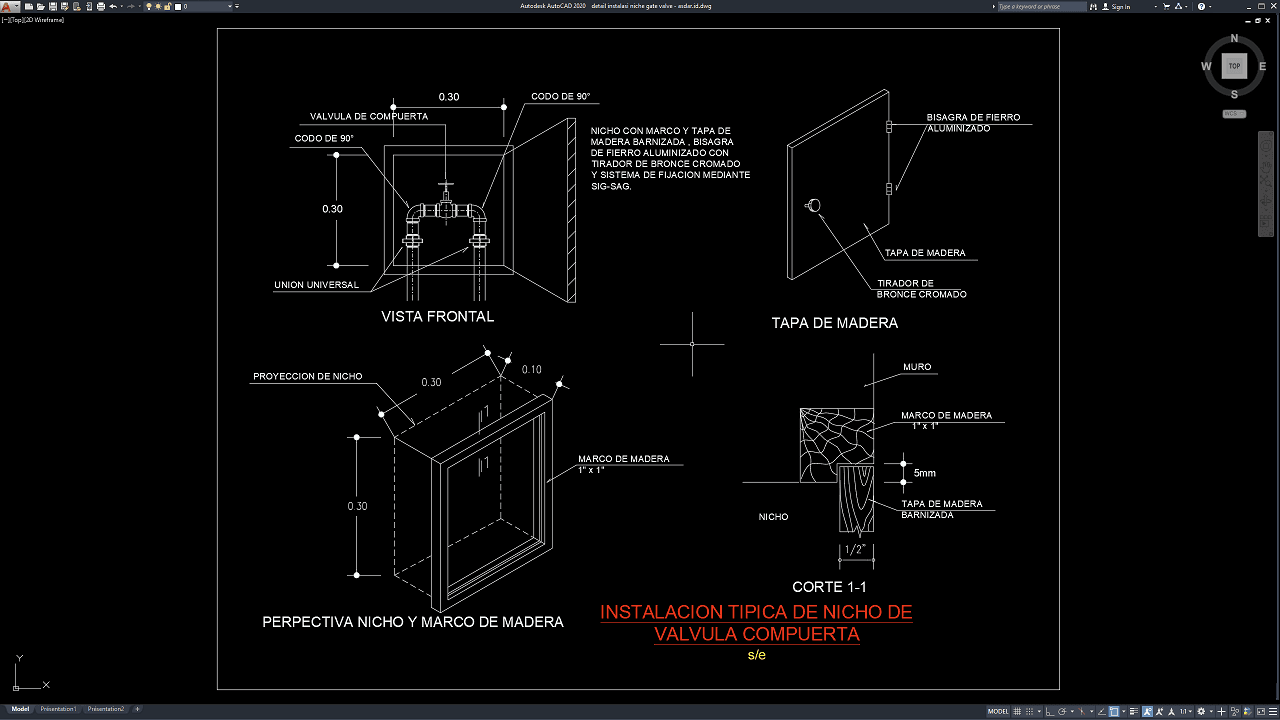

Detail Instalasi Niche Gate Valve DWG AutoCAD
