Halo rekan-rekan engineer sipil, engineer struktur, structural engineer, arsitek, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil dan arsitektur. Pada artikel kali ini saya membagikan referensi Detail Sambungan Dilatasi Dinding DWG AutoCAD yang dapat digunakan untuk mempelajari berbagai detail sambungan pada dinding beton, termasuk expansion joint, construction joint, water stop, waterproofing membrane, shear connector, serta detail sambungan pada kondisi ketebalan dinding yang berbeda.
Sambungan merupakan bagian penting dalam konstruksi beton karena struktur tidak selalu dapat dibuat sebagai satu elemen menerus tanpa adanya pemisahan atau tahapan pengecoran. Perubahan temperatur, penyusutan beton, pergerakan struktur, urutan konstruksi, serta kebutuhan waterproofing dapat memengaruhi detail sambungan yang digunakan.
Karena itu, gambar Detail Sambungan Dilatasi Dinding DWG AutoCAD dapat menjadi referensi untuk pekerjaan structural detailing, reinforced concrete detailing, waterproofing detailing, BIM coordination, quantity takeoff, construction cost estimation, shop drawing, hingga penyusunan dokumentasi konstruksi dan as-built drawing.
Pengertian Sambungan Dilatasi Dinding
Sambungan dilatasi atau expansion joint pada dinding adalah detail sambungan yang menyediakan ruang atau sistem tertentu untuk mengakomodasi pergerakan relatif antarbagian struktur.
Pergerakan tersebut dapat disebabkan oleh perubahan temperatur, shrinkage, settlement, movement struktur, atau perubahan kondisi lainnya.
Dengan adanya joint, bagian struktur dapat bergerak sesuai kebutuhan desain tanpa menghasilkan tegangan yang tidak terkendali pada elemen dinding.
Detail sambungan harus dirancang secara menyeluruh karena selain memungkinkan movement, dinding juga harus tetap mampu menjaga fungsi struktural dan perlindungan terhadap air.
Fungsi Sambungan Dilatasi Dinding
Fungsi utama sambungan dilatasi adalah memberikan kemampuan bagi bagian struktur untuk mengalami pergerakan tertentu tanpa menimbulkan kerusakan yang tidak diinginkan.
Pada dinding beton, expansion joint juga dapat membantu mengontrol: thermal movement, shrinkage, differential movement, serta potensi retak akibat pembatasan deformasi.
Pada struktur yang berhubungan dengan air atau tanah, detail joint juga perlu mempertahankan water tightness.
Karena itu, expansion joint sering dikombinasikan dengan water stop dan waterproofing system.
Download Detail Sambungan Dilatasi Dinding DWG AutoCAD
Bagi rekan-rekan engineer sipil, engineer struktur, structural engineer, drafter AutoCAD, BIM modeler, konsultan perencana, kontraktor, site engineer, estimator, quantity surveyor, maupun mahasiswa teknik sipil, Detail Sambungan Dilatasi Dinding DWG AutoCAD ini dapat digunakan sebagai referensi untuk memahami berbagai konfigurasi expansion joint dan construction joint pada dinding beton, termasuk hubungan sambungan dengan water stop, waterproofing membrane, protection board, shear connector, serta reinforcement. Detail seperti ini penting karena sambungan harus mampu mengakomodasi pergerakan atau tahapan pengecoran tanpa mengurangi fungsi struktural dan perlindungan terhadap air.

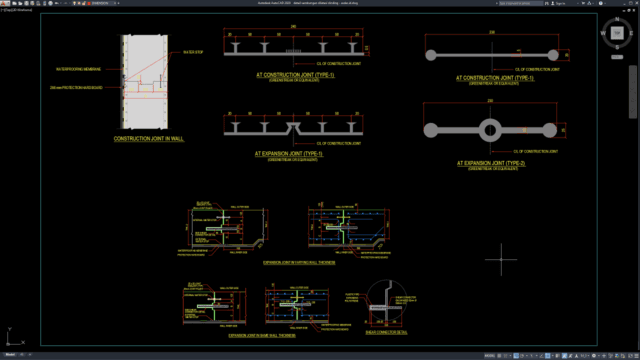

Pada gambar terlihat beberapa detail seperti Construction Joint in Wall, At Construction Joint (Type-1), At Expansion Joint (Type-1), dan At Expansion Joint (Type-2). Drawing juga memperlihatkan CL of Construction Joint, dimensi sambungan, serta beberapa variasi detail Expansion Joint in Varying Wall Thickness dan Expansion Joint in Same Wall Thickness. Pada salah satu potongan terlihat penggunaan water stop, waterproofing membrane, protection hardboard, dan elemen sambungan di antara dua bagian dinding. Bagian kanan bawah juga menampilkan Shear Connector Detail yang memperlihatkan hubungan connector dengan struktur dinding.
File Detail Sambungan Dilatasi Dinding DWG AutoCAD dapat digunakan sebagai bahan referensi dan pembelajaran untuk pekerjaan structural detailing, reinforced concrete detailing, construction joint detailing, expansion joint detailing, waterproofing detailing, BIM coordination, quantity takeoff, estimasi material joint, serta penyusunan shop drawing. Kelengkapan beberapa tipe sambungan dan detail waterproofing membantu memahami bagaimana movement joint, construction joint, water stop, reinforcement, dan shear connector perlu dikoordinasikan agar detail sambungan dapat diterapkan dengan lebih tepat pada pekerjaan konstruksi.
Gambar ini sudah dalam format .dwg yang artinya anda bisa langsung membukanya melalui aplikasi autocad versi terbaru atau paling lama versi 2004, selain itu anda juga bisa mengedit langsung untuk memodifikasi agar sesuai selera atau kebutuhan desain anda. Keterangan pada gambar berbahasa Inggris, jadi teman-teman perlu mentranslatenya ke bahasa Indonesia agar dapat memahaminya.
Bagi teman-teman yang tidak ingin banyak embel-embel saat mendownload file di asdar.id, saya menyediakan Member Premium Download untuk mempermudah teman-teman mendownload langsung ke file aslinya. Jadi tidak perlu terganggu lagi dengan banyak iklan atau halaman yang terbuka, yang minat silahkan daftar DISINI. Silahkan didownload Detail Sambungan Dilatasi Dinding DWG AutoCAD dibawah ini:
Detail Sambungan Dilatasi Dinding DWG AutoCAD
| Google Drive | DOWNLOAD[152.91KB] |
| Mediafire | DOWNLOAD[152.91KB] |
Password rar: www.asdar.id
Catatan penting: Ketika menemukan file winrar tidak bisa di extract atau corrupt, maka solusinya adalah dengan mengupdate aplikasi winrar di komputer anda ke versi yang baru, download winrar terbaru disini.
Jika ingin mencopy artikel ini, mohon cantumkan juga sumbernya karena saya melihat ada blog yang copas tidak menyertakan sumbernya. Atau jika tidak, tulislah dengan bahasa masing-masing. Hargailah setiap karya dan usaha orang lain.
Detail Sambungan Dilatasi Dinding DWG AutoCAD merupakan referensi teknis yang bermanfaat untuk memahami bagaimana sambungan dirancang agar struktur dapat mengakomodasi pergerakan sekaligus mempertahankan kekuatan dan perlindungan terhadap air. Pada drawing, detail mencakup construction joint, expansion joint Type-1, expansion joint Type-2, joint pada dinding dengan ketebalan berbeda maupun sama, water stop, waterproofing membrane, serta shear connector.
Pemilihan dan penempatan joint tidak dapat dilakukan hanya berdasarkan gambar referensi. Faktor seperti panjang bangunan, thermal movement, shrinkage, settlement, groundwater, fungsi struktur, serta kebutuhan waterproofing harus dianalisis pada setiap proyek.
Untuk proyek aktual, seluruh lebar expansion joint, tipe water stop, reinforcement arrangement, shear connector, joint filler, waterproofing membrane, dan detail lainnya harus ditentukan berdasarkan structural analysis, geotechnical condition, product specification, construction method, serta standar teknis yang berlaku.
